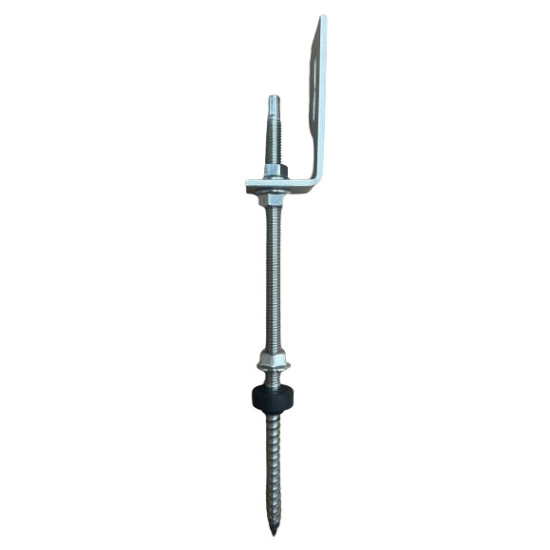

Surub ISO cu dublu filet Hangerboard fara placa montaj

Este piesa care ține efectiv panourile pe acoperiș: un șurub lung cu două tipuri de filet, câte unul la fiecare capăt. Un capăt se înșurubează în lemnul acoperișului, ca un șurub obișnuit de lemn, iar celălalt are filet metric, ca o tijă filetată, pe care se prind piulițele și piesa de legătură cu șina panourilor. Această variantă se livrează fără placa de montaj, adică fără adaptorul care se cuplează direct la șină - acela se cumpără separat.

Varianta fără placă are sens când legătura cu șina se face altfel: printr-un adaptor L, o bridă sau un suport cu reglaj pe înălțime, ori când instalatorul are deja în stoc adaptorul potrivit profilului folosit. Un avantaj practic este că punctul de prindere poate fi ridicat sau coborât prin poziționarea piulițelor pe filetul metric, ceea ce ajută la compensarea denivelărilor învelitorii - acoperișurile reale nu sunt niciodată perfect plane. Găurirea învelitorii se etanșează cu o șaibă de EPDM, un cauciuc care se comprimă la strângere și blochează apa. Lungimea se alege în funcție de grosimea pachetului de învelitoare și de cât de adânc trebuie să intre filetul în lemn.

Material standard oțel inoxidabil A2; dimensiuni uzuale M10 în lungimi de 180 / 200 / 250 mm și M12 în lungimi de 200 / 250 / 300 mm. Etanșare cu șaibă EPDM plus șaibă metalică. Capacitatea de ancorare depinde de specia și clasa de rezistență a lemnului și de adâncimea filetului în căprior; se verifică prin calcul la smulgere și forfecare pentru încărcările de vânt și zăpadă din amplasament. Livrarea nu include placa sau adaptorul de montaj pe șină.

Pentru cine este potrivit

Potrivit pentru instalatorul care are deja adaptorul de șină ales sau folosește o altă interfață decât placa standard, pe acoperiș cu șarpantă de lemn.

Termeni explicați

• Șurub cu dublu filet (hanger bolt): Șurub cu filet de lemn la un capăt și filet metric la celălalt, care leagă lemnul acoperișului de structura metalică a panourilor.
• Căprior: Grinda de lemn înclinată din structura acoperișului, singurul element în care șurubul poate fi ancorat cu adevărat rezistent.
• Șaibă EPDM: Garnitură de cauciuc care se turtește la strângere și oprește pătrunderea apei prin gaura făcută în învelitoare.

Specificații tehnice

Aplicații recomandate

• Ancorarea structurii FV în căpriori de lemn, prin învelitoare
• Acoperisuri din tabla ondulată, trapezoidală sau fibrociment
• Montaj cu adaptor de sina ales separat, în funcție de profilul folosit
• Compensarea denivelărilor învelitorii prin reglaj pe filetul metric

Detalii tehnice

Produs generic — specificații standard

Articolul este surubul cu dublu filet, tip hanger bolt, livrat în varianta fără placă de montaj, adică fără adaptorul care face legătura directă cu sina. Surubul are un capăt cu filet pentru lemn, care se insurubează în caprior sau în astereala, și un capăt cu filet metric pe care se montează șaibele, șaibă de etansare și piulițele de reglaj, respectiv adaptorul de sina achiziționat separat.

Varianta fără placă este folosită atunci când legătura cu șina se face printr-un alt tip de element - de exemplu un adaptor L, o bridă sau un suport cu reglaj pe înălțime - sau când instalatorul folosește un adaptor deja existent în stoc. Ea permite și ajustarea pe înălțime a punctului de prindere prin poziționarea piulițelor pe filetul metric, util la compensarea denivelărilor învelitorii.

Materialul standard este otelul inoxidabil Ă2, cu dimensiuni uzuale M10 si M12 si lungimi totale între 180 si 300 mm, alese în functie de grosimea pachetului de învelitoare si de adâncimea de insurubare necesara în lemn. Etansarea strapungerii se face cu saiba EPDM comprimată pe învelitoare. Capacitatea de ancorare depinde de specia si clasa de rezistenta a lemnului si de adâncimea filetului în caprior, si se verifică prin calcul la smulgere si forfecare pentru incarcarile de vant si zapada.
