Surub dublu filet ISO

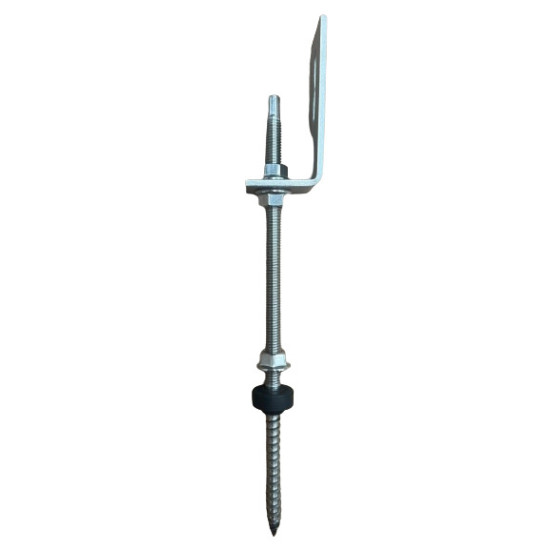

Șurubul cu dublu filet arată ca un știft metalic cu două tipuri de filet: la un capăt filet gros, de lemn, care se înșurubează în grinda acoperișului, iar la celălalt capăt filet obișnuit de piuliță. Este soluția folosită atunci când învelitoarea nu poate fi ridicată, ci trebuie străpunsă, cum se întâmplă la tabla ondulată sau la plăcile de fibrociment. După strângere, pe capătul filetat se montează adaptorul care susține șina.

Dimensiunile uzuale sunt M10, în lungimi de 180, 200 sau 250 mm, și M12, în lungimi de 200, 250 sau 300 mm; lungimea se alege în funcție de grosimea învelitorii, de stratul de izolație și de cât de adânc trebuie să pătrundă în lemn. Etanșarea găurii se face cu o șaibă de cauciuc EPDM strivită pe învelitoare, dublată de o șaibă metalică și, uneori, de bandă butilică, iar dacă acest pas este executat corect, străpungerea nu prezintă risc de infiltrație. Materialul este oțel inoxidabil A2, deci prinderile rezistă fără să ruginească pe durata de viață a instalației. Șuruburile se dau întotdeauna în creasta ondulei, nu în vale, unde se scurge apa.

Șurub cu dublu filet (hanger bolt / stockschraube) din oțel inoxidabil A2, cu filet pentru lemn la un capăt și filet metric la celălalt, în dimensiuni uzuale M10 (180 / 200 / 250 mm) și M12 (200 / 250 / 300 mm). Substrat: șarpantă de lemn, cu prindere în căprior sau în astereală și etanșare prin șaibă EPDM montată împreună cu șaibă metalică. Capacitatea portantă a îmbinării este dată de adâncimea de înșurubare în lemn și de clasa de rezistență a lemnului și se verifică prin calcul static la smulgere și forfecare, pentru încărcările de vânt și zăpadă din amplasament.

Pentru cine este potrivit

Potrivit pentru anexe, grajduri și hale cu învelitoare din fibrociment ondulat sau tablă ondulată așezată pe șarpantă de lemn, unde prinderea se face prin acoperiș.

Termeni explicați

• Filet metric (M10, M12): Filetul standard de șurub, la care numărul indică diametrul în milimetri.
• Smulgere: Forța cu care vântul trage șurubul în sus, încercând să-l scoată din lemn; de ea depinde adâncimea necesară de înșurubare.
• Bandă butilică: O bandă lipicioasă și elastică, aplicată suplimentar sub piesa de prindere, ca apa să nu ajungă la gaură.

Specificații tehnice

Aplicații recomandate

• Fixarea structurii FV pe acoperișuri din fibrociment ondulat
• Acoperisuri din tabla ondulată sau trapezoidală pe sarpantă de lemn
• Montaj cu adaptor de șină înșurubat pe filetul metric
• Clădiri agricole și anexe cu învelitoare pe suport de lemn

Detalii tehnice

Produs generic — specificații standard

Surubul cu dublu filet, cunoscut și ca hanger bolt sau stockschraube, este elementul de ancorare folosit atunci când structura fotovoltaică se prinde direct în capriorul sau în astereala de lemn, prin învelitoare. Un capat are filet de tip surub pentru lemn, care se insurubează în caprior, iar celălalt capat are filet metric pe care se montează piulița, saibele și adaptorul de sina.

Dimensiunile uzuale pe piață sunt M10 și M12, cu lungimi totale între 180 și 300 mm, alese în funcție de grosimea învelitorii, a stratului de izolație și a adâncimii de înșurubare necesare în lemn. Materialul standard este oțelul inoxidabil A2, pentru rezistență la coroziune pe durata de viață a instalației, iar etanșarea străpungerii se realizează cu șaibă de etanșare din EPDM comprimată pe suprafața învelitorii, uneori dublată de o șaibă metalică și de bandă butilică.

Soluția este folosită în principal pe acoperișuri din fibrociment ondulat, tablă ondulată sau trapezoidală montate pe șarpantă de lemn, unde prinderea se face în creasta ondulei. Capacitatea portantă a îmbinării este dată de adâncimea de înșurubare în lemn și de clasa de rezistență a lemnului, și trebuie verificată prin calcul static la smulgere și forfecare pentru încărcările de vânt și zăpadă din amplasament.
