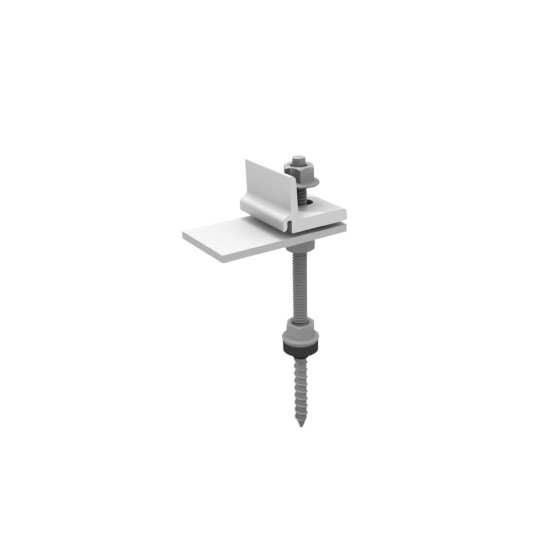

Surub cu dublu filet K2 Single Rail

Este piesa care leagă structura panourilor de scheletul de lemn al acoperișului atunci când nu se pot folosi cârlige clasice de țiglă. Are două filete diferite: unul de lemn, care intră în căprior ca un șurub obișnuit, și unul metric, ca al unei tije filetate, pe care se montează suportul șinei. Trecerea prin învelitoare este etanșată cu o garnitură de cauciuc, ca să nu intre apa pe lângă șurub.

Pentru că suportul se reglează pe filetul metric, se pot compensa denivelările învelitorii, iar șinele ies drepte chiar dacă acoperișul nu este perfect plan. Garnitura inclusă este gândită pentru plăci ondulate de fibrociment (azbociment), învelitoarea tipică a multor hale agricole și anexe. Lungimea se alege în funcție de grosimea învelitorii și de adâncimea de ancorare dorită: variantele M10 au 180, 200 sau 250 mm, iar cele M12 au 200, 250 sau 300 mm. Materialele - inox, aluminiu și cauciuc EPDM - nu cer întreținere, iar livrarea se face în cutii de 50 de bucăți, respectiv 1.200 de bucăți pe palet.

Prezon cu dublu filet (hanger bolt / Stockschraube) pentru K2 SingleRail, executat din oțel inoxidabil A2-40, aluminiu EN AW-6063 T66 și EPDM, cu antrenare prin locaș hexagonal (imbus 7). La varianta M10x250 (cod 2003274), filetul metric măsoară 85 mm, iar filetul de lemn 67 mm. Coduri de catalog: M10 - 2003272 (180 mm), 2003273 (200 mm), 2003274 (250 mm); M12 - 2003275 (200 mm), 2003276 (250 mm), 2003277 (300 mm). Produsul deține agrement tehnic general Z-14.4-602 și garanție de produs K2 de 12 ani, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp.

Pentru cine este potrivit

Potrivit pentru acoperișuri înclinate cu învelitoare din fibrociment ondulat - hale agricole, anexe, ateliere - unde șinele SingleRail se prind prin placă direct în căprior.

Termeni explicați

• Prezon cu dublu filet: O tijă cu două capete filetate diferit: un capăt se înșurubează în lemn, iar pe celălalt, filetat ca un șurub obișnuit, se montează suportul metalic.
• EPDM: Un cauciuc rezistent la soare, ger și ozon, folosit pentru garniturile care opresc apa la locul în care șurubul trece prin acoperiș.
• Filet metric M10 / M12: Grosimea standardizată a părții filetate metalice: M10 înseamnă 10 mm diametru, M12 înseamnă 12 mm, deci o prindere mai robustă.

Specificații tehnice

Aplicații recomandate

• Fixarea sinelor SingleRail prin învelitoare de azbociment ondulat în structura de lemn
• Montaj fotovoltaic pe hale agricole și anexe cu plăci ondulate
• Ancorare în caprior cu reglaj pe înălțime pentru compensarea denivelărilor
• Acoperișuri înclinate unde nu se pot folosi cârlige clasice de țiglă

Garanție

12 ani garanție de produs K2 Systems, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

Prezonul cu dublu filet (hanger bolt / Stockschraube) K2 SingleRail este elementul de ancorare folosit atunci când sinele se fixează prin învelitoare direct în structura de lemn. Are două filete distincte: un filet de lemn, care se înșurubează în caprior sau în sipcă, și un filet metric (M10 sau M12), pe care se montează suportul de sina SingleRail. Această construcție permite reglarea pe înălțime și preluarea diferențelor de nivel ale învelitorii.

Ansamblul este realizat din otel inoxidabil Ă2-40, aluminiu EN AW-6063 T66 si EPDM, si include garnitura de etansare pentru placi de azbociment ondulat, care asigura hidroizolarea strapungerii. Antrenarea se face cu locas hexagonal. La varianta M10x250 (cod 2003274), filetul metric are 85 mm, iar filetul de lemn 67 mm.

Gama K2 cuprinde variantele M10 în lungimile 180 mm (2003272), 200 mm (2003273) și 250 mm (2003274), respectiv M12 în 200 mm (2003275), 250 mm (2003276) și 300 mm (2003277). Ambalare 50 buc/cutie, 1.200 buc/palet. Produsul beneficiază de agrement tehnic general Z-14.4-602 și este destinat sistemului K2 SingleRail pe acoperișuri înclinate, în special cu învelitoare din fibrociment ondulat.
