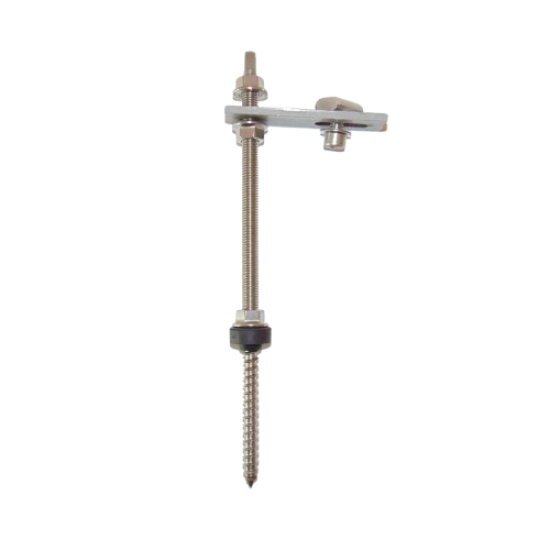

Surub cu dublu filet Hangerboard 250x10 + placa montaj

Unele acoperișuri, cum sunt cele din tablă tip țiglă sau din plăci ondulate, sunt prea subțiri ca să susțină ele panourile. Acest șurub rezolvă problema: are filet de lemn la un capăt, care se înfige în grinda de sub acoperiș, și filet obișnuit la celălalt, care rămâne afară. Gaura prin acoperiș se etanșează cu o garnitură de cauciuc strânsă sub o șaibă lată, iar deasupra se prinde o plăcuță pe care se așează șina panourilor.

Lungimea de 250 mm este aleasă ca să treacă prin învelitori cu profil înalt și să mai pătrundă suficient în lemn. Placa de montaj se reglează pe înălțime din piulițele de pe tijă, ceea ce înseamnă că rândul de panouri poate ieși drept chiar dacă acoperișul are denivelări. Un detaliu important la montaj: garnitura se poziționează obligatoriu în coama profilului, adică pe partea de sus a valului, niciodată în vale, ca să nu stea în calea apei. O bucată cântărește 0,165 kg și se livrează în cutii de 50, împreună cu setul de piulițe și garnitura EPDM.

Cod Corab M524, EAN 4043377230829, oțel inoxidabil A2, filet metric M10, lungime 250 mm, masă 0,165 kg/buc, ambalaj 50 buc/cutie, livrat cu set piulițe și garnitură EPDM. Destinație declarată de producător: acoperișuri din tablă tip țiglă și plăci ondulate tip azbociment. Filetul de lemn se înșurubează în căprior sau în astereală prin învelitoare, iar capătul metric preia placa de montaj și șina longitudinală de aluminiu. Adâncimea efectivă de înșurubare în lemn și numărul de puncte de ancorare se stabilesc în funcție de secțiunea și esența lemnului și de încărcările locale din vânt și zăpadă.

Pentru cine este potrivit

Potrivit pentru acoperișuri din tablă tip țiglă sau plăci ondulate, cu structură de lemn dedesubt, unde cârligele de țiglă nu se pot folosi.

Termeni explicați

• Filet de lemn: Filetul mare și rar care se înfige în lemn ca un holșurub, spre deosebire de filetul metric, fin, pe care intră piulița.
• Coama profilului: Partea de sus a valului învelitorii; acolo se face găurirea, ca apa care curge prin vale să nu ajungă la ea.
• Placă de montaj (adaptor): Piesa care se prinde pe capătul filetat rămas afară și pe care se așează șina de aluminiu.

Specificații tehnice

Aplicații recomandate

• Ancorarea structurii fotovoltaice în căpriori, prin învelitoare de tablă tip țiglă
• Acoperisuri din placi ondulate, unde învelitoarea nu preia sarcini
• Montaj cu placă de reglaj pentru compensarea denivelărilor acoperișului
• Înlocuirea carligelor de țiglă acolo unde acestea nu pot fi folosite

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

Surubul cu dublu filet M10x250 este elementul de ancorare pentru acoperisurile la care sina de aluminiu nu se poate prinde direct in invelitoare. In catalogul Corab este listat cu codul M524, EAN 4043377230829, executat din otel inoxidabil A2, cu masa de 0,165 kg pe bucata si ambalaj de 50 de bucati pe cutie. Se livreaza împreună cu setul de piulițe și cu garnitura EPDM de etansare.

Surubul are două zone filetate: un filet de lemn, care se înșurubează în caprior sau în astereala prin învelitoare, și un filet metric M10, care rămâne deasupra acoperisului. Producătorul indică utilizarea pentru fixarea pe acoperisuri cu tabla tip țiglă și pe învelitori din plăci ondulate tip azbociment, unde învelitoarea nu poate prelua singura sarcinile.

Etanșarea se realizează cu garnitură EPDM comprimată sub șaibă lată, montată obligatoriu în coama profilului învelitoarei, nu în vale, pentru a nu obstrucționa scurgerea apei. Pe capătul metric se montează placa de montaj (adaptorul), care preia șina longitudinală de aluminiu și permite reglajul pe înălțime prin piulițele de pe tijă, compensând denivelările planului acoperișului.

Lungimea de 250 mm permite traversarea unor învelitori cu profil înalt și patrunderea suficientă în lemn. Adâncimea efectivă de insurubare în caprior și numărul de puncte de ancorare se stabilesc în funcție de secțiunea și esența lemnului și de incarcările locale din vânt și zăpadă.
