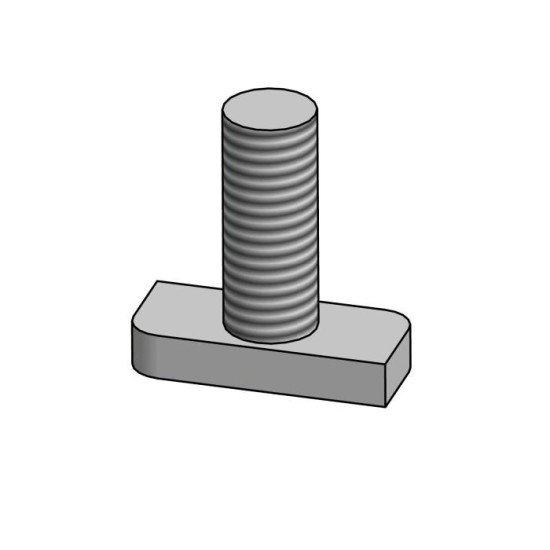

Surub cap T-BOLT, M8x25 28/15 A2

Șinele de aluminiu au pe fața superioară un canal, ca o șină de perdea. Acest șurub are capul dreptunghiular: îl introduci în canal, îl rotești un sfert de tură și se blochează acolo, ca un zăvor. De aceea i se spune șurub cu cap ciocan. Pe el se prind clemele care țin panourile și celelalte accesorii ale structurii.

Avantajul practic este că poți monta și muta piesele oriunde pe lungimea șinei, fără să le introduci pe la capătul profilului, deci o poziție se poate corecta și după ce structura este parțial montată. Se strânge de regulă la 15-20 Nm, conform indicațiilor producătorului structurii, împreună cu piulița și șaiba grower corespunzătoare. O bucată cântărește 0,015 kg, iar ambalajul standard are 100 de bucăți. Fiind din inox, nu ruginește și rămâne demontabil și după ani de expunere, atunci când ar fi nevoie să scoți un panou.

Cod Corab M546, EAN 4043377228901, filet M8, lungime 25 mm, cap 28x15 mm dimensionat pentru canalul de tip T al șinelor Corab, oțel inoxidabil A2 (1.4301), echivalent AISI 304, masa 0,015 kg/buc, ambalaj 100 buc. Inoxul austenitic și aluminiul formează un cuplu galvanic slab, fără coroziune semnificativă în condiții normale de expunere. Montaj prin introducerea capului în canal și rotire cu 90 de grade, cu strângere uzuală de 15-20 Nm. Destinat exclusiv utilizării ca element de îmbinare în structuri de susținere pentru module fotovoltaice.

Pentru cine este potrivit

Potrivit instalatorului sau celui care completează un sistem existent și are nevoie de șuruburi de canal pentru cleme, conectori și suporți.

Termeni explicați

• Canal tip T: Șanțul de pe fața șinei de aluminiu, în care intră capul șurubului și pe care acesta se poate deplasa liber.
• Cap ciocan (T-bolt): Cap dreptunghiular care se blochează în canal după o rotire de 90 de grade, fără acces la capătul profilului.
• Inox A2 (1.4301): Oțel inoxidabil uzual pentru exterior, echivalent AISI 304, compatibil cu piesele de aluminiu.

Specificații tehnice

Aplicații recomandate

• Fixarea clemelor de mijloc și de capăt pe sinele de aluminiu
• Prinderea conectorilor și a suporților în canalul T al profilelor
• Montaj și repoziționare pe sina fără acces la capătul profilului
• Imbinări expuse la exterior, care necesită oțel inoxidabil

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Surubul cu cap ciocan (T-bolt, hammer head) Corab M546 este elementul de legătură între profilele de aluminiu și accesoriile sistemului de montaj. Are filet M8, lungime 25 mm și cap dreptunghiular de 28x15 mm, dimensionat pentru canalul de tip T al sinelor de montaj Corab. Codul EAN este 4043377228901, masa netă este de 0,015 kg pe bucată, iar ambalajul standard conține 100 de bucăți.

Materialul este otel inoxidabil Ă2 (1.4301), echivalent AISI 304, alegere obligatorie pentru elemente de îmbinare expuse permanent la întemperii și în contact direct cu aluminiul profilelor: inoxul austenitic și aluminiul formează un cuplu galvanic slab, care nu generează coroziune semnificativă în condiții normale de expunere.

Montajul se face prin introducerea capului în canalul T al sinei, următa de o rotire de 90 de grade, care blochează capul în canal fără acces la capatul profilului. Aceasta permite poziționarea și repoziționarea liberă a clemelor, conectorilor și suportilor de-a lungul șinei, inclusiv după ce structura este parțial montată. Strangerea se face de regulă la un cuplu de ordinul a 15-20 Nm, conform indicațiilor producătorului structurii.

Surubul se folosește împreună cu piulița și șaibă grower corespunzătoare și este destinat exclusiv utilizării ca parte a structurilor de susținere pentru module fotovoltaice.
