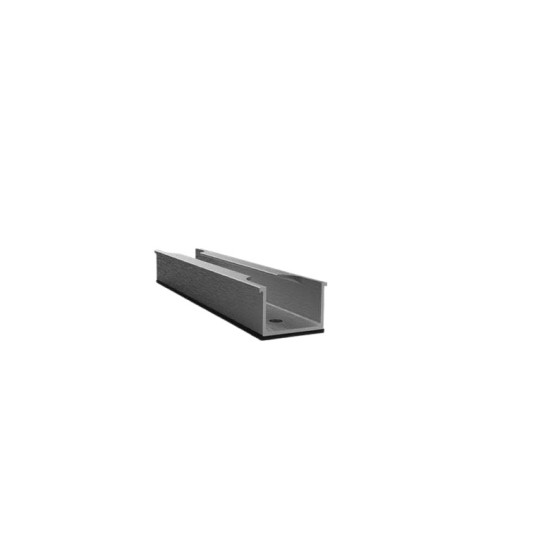

Suport U acoperis metalic

Suportul de tip U este piesa de legătură dintre tabla acoperișului și bara de aluminiu pe care stau panourile. Arată ca un etrier: are o talpă care se așază pe tablă și două aripi verticale de care se prinde șina. Fără el, pe un acoperiș metalic șina nu ar avea de ce să se fixeze.

Aripile au găuri sau un canal vertical, așa că șina poate fi ridicată sau coborâtă câțiva milimetri la montaj, lucru util pentru că nicio învelitoare nu este perfect plană, iar rândul de panouri trebuie să iasă drept. Prinderea se face cu șuruburi autoforante prevăzute cu șaibă de cauciuc EPDM, care se strivește la strângere și etanșează gaura, iar suplimentar se poate aplica bandă butilică sub talpa suportului. Șuruburile se dau întotdeauna în creasta cutei, adică în partea de sus a ondulei, nu în vale, unde se scurge apa. Soluția se alege atunci când se urmărește un număr cât mai mic de străpungeri ale învelitorii.

Suport tip U (etrier) din aluminiu sau oțel inoxidabil, materiale compatibile galvanic cu șinele de aluminiu și cu elementele de strângere din inox A2. Fixare cu șuruburi autoforante sau autofiletante cu șaibă de etanșare EPDM, în creasta cutei tablei trapezoidale, a tablei cutate sau a panoului sandwich; legătura cu șina se realizează prin șurub și piuliță, cu reglaj pe înălțime. Numărul de suporți și pasul lor se stabilesc prin calcul, în funcție de încărcările de vânt și zăpadă, de grosimea tablei și de lățimea crestei.

Pentru cine este potrivit

Potrivit pentru hale, ateliere și clădiri agricole cu învelitoare din tablă trapezoidală sau panouri sandwich, unde numărul de străpungeri ale acoperișului trebuie ținut la minim.

Termeni explicați

• Creasta cutei: Partea de sus a ondulei tablei, singurul loc unde se dau găuri, pentru că acolo nu băltește apa.
• Șaibă EPDM: Garnitura de cauciuc de sub capul șurubului, care se strivește la strângere și astupă gaura din tablă.
• Compatibilitate galvanică: Alegerea unor metale care nu se corodează reciproc atunci când se ating și se udă.

Specificații tehnice

Aplicații recomandate

• Fixarea sinelor de aluminiu pe acoperisuri de hale din tabla trapezoidală
• Acoperisuri din panouri sandwich, unde prinderea se face în cuta superioară
• Compensarea denivelărilor învelitorii metalice la montajul sinelor
• Instalații FV pe clădiri agricole și industriale cu învelitoare metalică

Detalii tehnice

Produs generic — specificații standard

Suportul de tip U este piesa de legătură între învelitoarea metalică a acoperisului și sina portantă a sistemului fotovoltaic. Are forma de etrier, cu talpa de așezare gaurită pentru șuruburile de prindere în tablă și cu aripi verticale prevăzute cu găuri sau slot vertical pentru cuplarea sinei, ceea ce permite o ajustare pe înălțime la montaj și compensarea denivelărilor învelitorii.

Suporții se execută uzual din aluminiu extrudat sau din oțel inoxidabil, materiale compatibile galvanic cu șinele de aluminiu și cu elementele de strângere din inox A2. Fixarea pe acoperiș se face cu șuruburi autoforante sau autofiletante cu șaibă de etanșare EPDM, înșurubate în creasta cutei tablei trapezoidale sau în panoul sandwich; șaiba EPDM comprimată realizează etanșarea străpungerii, iar suplimentar se poate aplica bandă butilică sub talpa suportului.

Numărul de suporti și pasul lor se stabilesc prin calcul, în funcție de incarcările de vânt și zăpadă, de grosimea tablei și de latimea crestei. Soluția este preferată acolo unde nu se dorește o sină scurtă pe toatâ latimea cutei și unde se urmărește minimizarea numărului de strapungeri ale învelitorii.
