Sistem Stocare Deye BOS-A HV 76.8 Kwh

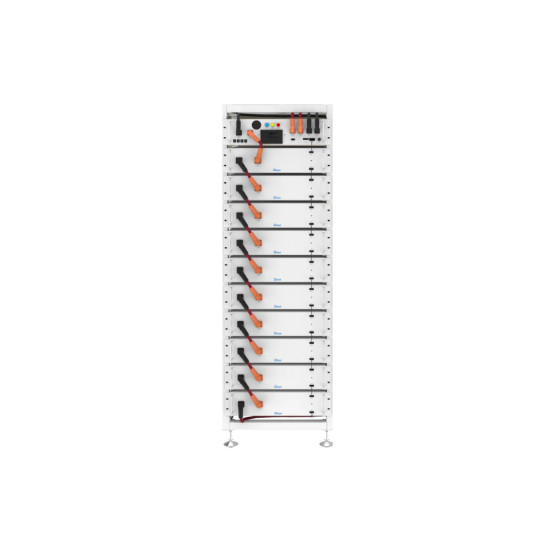

Este un dulap cu baterii care păstrează energia atunci când o ai din belșug - de la panouri sau din rețea, în orele în care curentul e mai ieftin - și ți-o dă înapoi când ai nevoie de ea. Bateriile sunt de tip LiFePO4, adică litiu-fier-fosfat, o chimie aleasă pentru că se încălzește greu și suportă mii de încărcări. Zece cutii identice se așază una peste alta într-un dulap metalic, iar deasupra lor stă o unitate de control care le supraveghează pe toate și discută cu invertorul.

Cele 76,8 kWh rezultă din 10 module de câte 7,68 kWh, suficient cât să acopere consumul de seară și de noapte al unei clădiri comerciale sau să țină în funcțiune echipamentele importante dintr-o hală pe durata unei pene de curent. Sistemul încarcă și descarcă în mod curent la 100 A și poate merge până la 160 A pentru vârfuri scurte, cum sunt pornirile de motoare. Producătorul declară minimum 6000 de cicluri la 90% adâncime de descărcare, ceea ce, orientativ, înseamnă peste 16 ani la un ciclu complet pe zi. Fiecare modul cântărește circa 70 kg, deci ansamblul se montează în interior, pe o pardoseală care suportă greutatea, iar dacă nevoia de energie crește se pot adăuga module până la 161,28 kWh.

Configurație: 10 x BOS-A-Pack7.68 în serie, 384 V nominal la nivel de banc, module de 38,4 V / 200 Ah, 601,5 x 520 x 135 mm și circa 70 kg fiecare. Curent nominal de încărcare/descărcare 100 A, curent maxim de descărcare 160 A, valori valabile și la nivel de cluster datorită conexiunii serie. BMS-ul realizează echilibrarea celulelor și protecțiile la supratensiune, supracurent, scurtcircuit și temperatură, cu comunicație CAN 2.0 prin unitatea de control BOS-A-PDU-2 (HVB 750V/160A-EU). Seria acceptă 7-21 module (53,76-161,28 kWh), grad de protecție IP20 cu montaj în interior, încărcare la 0...55 grade C, descărcare la -20...55 grade C, umiditate 5-85% RH, altitudine maximă 3000 m, dimensionat pentru invertoare din clasa 50-100 kW.

Pentru cine este potrivit

Potrivit pentru o hală, o fermă sau un spațiu comercial care lucrează cu invertoare Deye de 50-100 kW și vrea să taie vârfurile de consum, având în același timp rezervă pentru procesele care nu au voie să se oprească.

Termeni explicați

• LiFePO4: Un tip de baterie cu litiu și fosfat de fier, preferată pentru că se încălzește greu și rezistă la un număr mare de încărcări și descărcări.
• BMS: Electronica de supraveghere a bateriei: măsoară fiecare celulă, oprește încărcarea sau descărcarea când ceva iese din limite și ține celulele la același nivel.
• Ciclu la 90% DOD: Un ciclu înseamnă o golire și o reumplere a bateriei, iar 90% DOD arată că din energia stocată se folosesc nouă părți din zece.

Specificații tehnice

Aplicații recomandate

• Stocare comercială și industrială pe invertoare Deye de 50 - 100 kW
• Reducerea vărfurilor de consum și optimizarea facturii de energie
• Backup pentru procese de producție și utilități critice
• Sisteme extensibile până la 161,28 kWh prin adăugarea de module

Garanție

10 ani

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

Sistemul Deye BOS-A HV de 76,8 kWh este un cluster de stocare de înaltă tensiune compus din 10 module BOS-A-Pack7.68 de câte 7,68 kWh, conectate în serie, montate într-un dulap rack împreună cu unitatea de control BOS-A-PDU-2. Tensiunea nominală a bancului este de 384 V.

Fiecare modul are celule LiFePO4, tensiune nominală 38,4 V și capacitate 200 Ah, cu dimensiuni 601,5 x 520 x 135 mm și masa de circa 70 kg. Curentul nominal de încărcare și descărcare este de 100 A, iar descărcarea maximă ajunge la 160 A, valori valabile și la nivel de cluster datorită conexiunii serie.

BMS-ul gestionează automat ciclurile și echilibrarea celulelor, cu protecții la supratensiune, supracurent, scurtcircuit și temperatură, și comunică prin CAN 2.0. Durata de viață declarată a modulelor este de minimum 6000 de cicluri la 90% DOD.

Seria BOS-A accepta între 7 și 21 de module în serie, adică între 53,76 și 161,28 kWh, iar configurația de 76,8 kWh se afla în zona de mijloc, potrivită pentru invertoare din clasa 50 - 100 kW. Gradul de protecție este IP20, cu montaj în interior, la temperaturi de încărcare 0...55 grade C și de descărcare -20...55 grade C, umiditate 5 - 85% și altitudine de maximum 3000 m.
