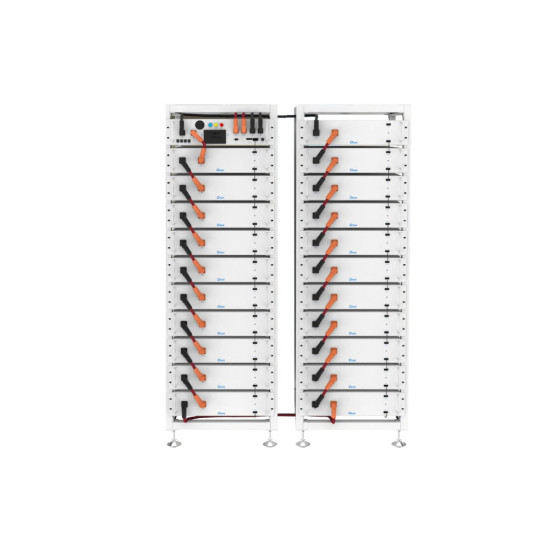

Sistem Stocare Deye BOS-A HV 161.28Kwh

Este un depozit de energie electrică la scară industrială: un dulap plin cu module de baterii care adună curentul ieftin sau produs de panouri și îl restituie când producția scade ori când energia din rețea este scumpă. Toate modulele sunt legate unul după altul, iar o unitate de control comună le urmărește permanent și comunică cu invertorul. Chimia folosită, litiu-fier-fosfat, este aceeași care se alege în general acolo unde contează siguranța și durata lungă de viață.

Cei 161,28 kWh vin din 21 de module de câte 7,68 kWh și reprezintă capacitatea maximă a seriei BOS-A pe un singur cluster. La un curent nominal de 100 A, sistemul poate încărca sau descărca ore în șir, iar pentru vârfuri scurte urcă până la 160 A. Producătorul declară minimum 6000 de cicluri la 25 grade C, adică, orientativ, peste 16 ani dacă bateria face un ciclu complet pe zi. Un detaliu care nu trebuie ignorat: ansamblul complet echipat cântărește circa 1586 kg, deci amplasamentul trebuie verificat structural înainte de montaj, iar instalarea se face în interior.

Configurație: 21 x BOS-A-Pack7.68 în serie, 806,4 V nominal, domeniu de lucru 705,6-919,8 V; module de 38,4 V / 200 Ah, 601,5 x 520 x 135 mm și circa 70 kg fiecare. Curent nominal de încărcare/descărcare 100 A, curent maxim de descărcare 160 A. BMS-ul asigură echilibrarea celulelor, protecțiile la supratensiune, supracurent, scurtcircuit și temperatură, plus monitorizarea în timp real a tensiunii, curentului, temperaturii și stării de încărcare, cu comunicație CAN 2.0 prin unitatea BOS-A-PDU-2 (HVB 750V/160A-EU). Grad de protecție IP20, montaj în rack în interior, umiditate 5-85%, altitudine maximă 3000 m, dimensionat pentru invertoare din clasa 50-100 kW; certificări CE, IEC 62619, IEC 62040, UN38.3, VDE-2510.

Pentru cine este potrivit

Potrivit pentru o hală de producție sau un consumator industrial cu invertoare de 50-100 kW, care are nevoie de rezervă mare de energie și dispune de un spațiu tehnic interior cu pardoseală capabilă să susțină aproximativ 1,6 tone.

Termeni explicați

• Cluster: Grupul de module de baterie legate între ele și gestionate de o singură unitate de control, care se comportă în fața invertorului ca o baterie unică.
• Înaltă tensiune (HV): Modulele sunt legate în lanț, astfel încât tensiunea totală urcă la sute de volți; astfel curge mai puțin curent prin cabluri și pierderile sunt mai mici.
• Peak shaving: Acoperirea din baterie a vârfurilor scurte de consum, ca să nu fie nevoie de o putere contractată mai mare de la furnizor.

Specificații tehnice

Aplicații recomandate

• Stocare industrială de mare capacitate pe invertoare de 50 - 100 kW
• Peak shaving și arbitraj de pret pentru consumatori industriali
• Backup pentru procese critice în hale de producție
• Proiecte comerciale cu extindere prin paralelarea mai multor clustere

Garanție

10 ani

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

Sistemul Deye BOS-A HV de 161,28 kWh este configurația maximă a seriei BOS-A pe un singur cluster: 21 de module BOS-A-Pack7.68 de câte 7,68 kWh, conectate în serie, gestionate de unitatea de control BOS-A-PDU-2. Tensiunea nominală rezultată este de 806,4 V, cu un domeniu de lucru de 705,6 - 919,8 V pentru această configurație.

Fiecare modul are celule LiFePO4, 38,4 V nominal și 200 Ah, cu dimensiuni 601,5 x 520 x 135 mm și masă de circa 70 kg. Curentul nominal de încărcare și descărcare este de 100 A, cu descărcare maximă de 160 A. Masa totală a sistemului complet echipat cu 21 de module este de aproximativ 1586 kg, deci amplasamentul trebuie verificat structural.

BMS-ul asigură echilibrarea celulelor și protecțiile la supratensiune, supracurent, scurtcircuit și temperatură, cu monitorizare în timp real a tensiunii, curentului, temperaturii și stării de încărcare. Comunicația se face prin CAN 2.0. Durata de viață declarată este de minimum 6000 de cicluri la 25 grade C.

Sistemul este dimensionat pentru invertoare din clasa 50 - 100 kW si se instaleaza în interior, în dulapuri rack cu grad de protecție IP20, la o umiditate de 5 - 85% si altitudine maxima de 3000 m. Certificări: CE, IEC 62619, IEC 62040, UN38.3, VDE-2510.
