Sistem montaj T-021.2

Este un kit gata pregătit pentru montarea panourilor pe un acoperiș din tablă cutată. Conține atât șinele scurte de aluminiu care se așază peste cute, cât și toate șuruburile necesare, cu garnituri care opresc apa la locul găurii. Nu trebuie calculat ce și cât se comandă: setul acoperă o instalație mică, de aproximativ 1 kW.

Un kilowatt înseamnă în practică aproximativ 4 module - dimensiunea potrivită pentru un început modest sau pentru o extindere pas cu pas a unui sistem existent. Kitul cântărește doar 5,4 kg, deci adaugă foarte puțină greutate pe acoperiș, mult mai puțină decât o soluție cu șine continue de 3 metri, păstrând totuși un număr controlat de puncte de fixare în tablă. Sistemul este de tip click și acceptă montajul modulelor atât pe verticală, cât și pe orizontală, clemele fixându-se pe latura scurtă a panoului. De reținut: clemele de mijloc și de capăt nu sunt incluse și se comandă separat, în funcție de grosimea ramei modulului, tipic 30-42 mm.

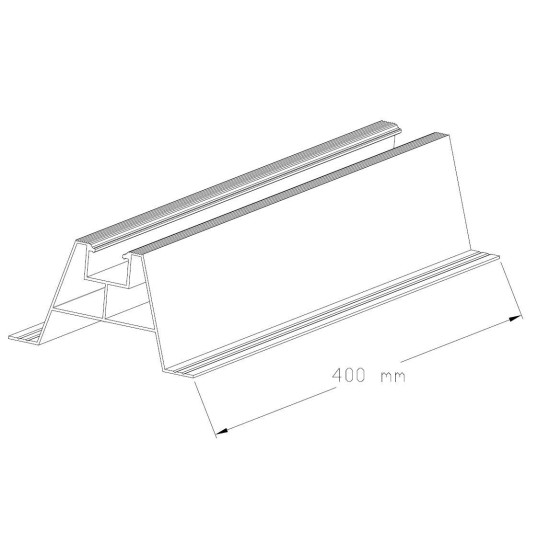

Cod de catalog XFS_T021.2, EAN 5904378627447, masă kit 5,4 kg. Conținut: 10 șine scurte de aluminiu SMT-68/400 AL, cu dimensiunea 60x400 mm, și 60 de șuruburi autoforante cod M529, 6x25 mm, cu dublu filet și șaibă EPDM, din oțel inoxidabil A2. Șinele se montează punctual peste cutele tablei, câte una în dreptul fiecărui punct de prindere al modulului, iar șuruburile cu șaibă EPDM asigură simultan fixarea și etanșarea străpungerii. Garanție Corab: 10 ani standard, extensibil la 15 ani prin înregistrare.

Pentru cine este potrivit

Potrivit pentru instalații mici, de circa 1 kW, pe hale, ateliere sau anexe cu tablă trapezoidală, inclusiv pentru extinderi făcute în trepte de câte 4 module.

Termeni explicați

• 1 kW / 4 module: Puterea instalației acoperite de acest kit; orientativ, patru panouri fotovoltaice obișnuite.
• Șaibă EPDM: O rondelă de cauciuc montată sub capul șurubului, care se strivește la strângere și blochează intrarea apei prin gaura din tablă.
• Cleme de mijloc și de capăt: Piesele care apasă panoul pe șină: cele de mijloc prind două module alăturate, cele de capăt prind ultimul modul din rând.

Specificații tehnice

Aplicații recomandate

• Instalații fotovoltaice mici pe hale și anexe cu tablă trapezoidală
• Extinderi de sistem în trepte de câte 1 kW
• Acoperisuri unde se dorește greutate adăugată minimă
• Montaj rapid, cu prindere directă în cută tablei

Garanție

Politica Corab pentru structuri de montaj: 10 ani standard, extensibil la 15 ani prin înregistrare

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Corab T-021.2 este un kit complet de prindere pentru acoperisuri acoperite cu tabla trapezoidală, dimensionat pentru o instalație de 1 kW, adică aproximativ 4 module fotovoltaice. Codul de catalog este XFS_T021.2, EAN 5904378627447, iar masa kitului este de 5,4 kg.

Setul conține 10 șine scurte de aluminiu SMT-68/400 AL, cu dimensiunea de 60x400 mm, și 60 de șuruburi autoforante cod M529, 6x25 mm, cu dublu filet și șaibă EPDM, din oțel inoxidabil A2. Șinele se montează punctual peste cutele tablei, câte una în dreptul fiecărui punct de prindere al modulului, iar șuruburile cu șaibă EPDM asigură fixarea și etanșarea străpungerii în învelitoare.

Sistemul este de tip click și permite atât montajul vertical, cât și cel orizontal al modulelor, clemele fixându-se pe latura scurtă a panoului. Kitul nu include clemele de mijloc și de capăt, care se comandă separat în funcție de grosimea ramei modulului (tipic 30-42 mm). Față de soluția cu sine continue de 3 m, aceasta abordare reduce cantitatea de aluminiu și greutatea adăugată pe acoperis, păstrând însă un număr controlat de puncte de fixare în tablă.
