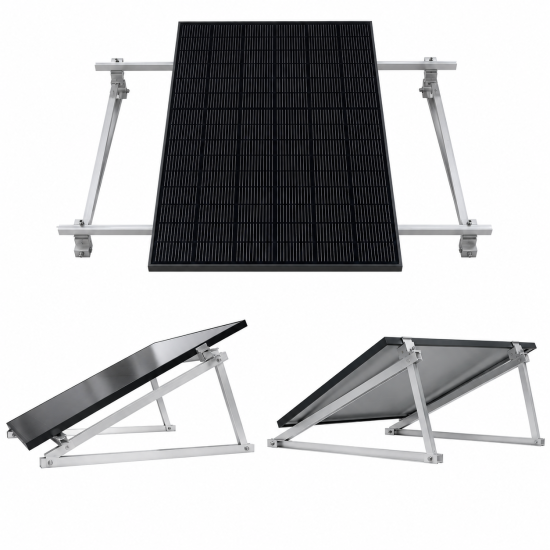

Sistem montaj PI-057.1

Pe majoritatea teraselor, structura panourilor este ținută la locul ei de greutăți. Sunt însă acoperișuri prea ușoare pentru asta sau zone unde vântul bate prea tare, iar atunci soluția este prinderea directă în structura clădirii. Acest set face exact acest lucru: se ancorează mecanic în acoperiș și susține modulele așezate în picioare, pe verticală.

Setul cântărește doar 7,58 kg, pentru că nu are nevoie de balast - toată forța este preluată de ancore. Este alegerea logică pentru acoperișuri ușoare, cu capacitate portantă redusă, sau pentru amplasamente expuse, unde cantitatea de dale de beton necesară ar fi excesivă. Unghiul la care stau panourile nu este fix: se schimbă prin alegerea grinzilor verticale, comercializate separat, configurația de referință a producătorului fiind cea de 15 grade. Combinația aluminiu și oțel inoxidabil rezistă la coroziune pe termen lung fără acoperiri suplimentare, inclusiv în medii cu agresivitate ridicată, deci nu cere întreținere.

Cod produs XFS_PI057.1, EAN 5904378628734, structură invazivă pentru acoperiș plat, module în poziție verticală (portret), masă set 7,58 kg, materiale aluminiu și oțel inoxidabil. Conținut: 4 buc. bază L1360 (PF_K029), 4 buc. grindă diagonală L1360 (PF_K030.1), 1 pungă cu șuruburi pentru montarea șinelor (PF_PB017.1) și 2 pungi cu șuruburi pentru sistemul PI (PF_PB033.1). Unghiul rezultat depinde de lungimea grinzilor verticale alese, care nu sunt incluse - de exemplu grinda verticală L395, secțiune 40x40x3 mm, cod XPF_PI057.1. Garanție Corab: 10 ani standard, extensibil la 15 ani prin înregistrare.

Pentru cine este potrivit

Potrivit pentru acoperișuri plate ușoare sau amplasamente expuse la vânt puternic, unde balastul necesar ar depăși ce poate susține clădirea.

Termeni explicați

• Structură invazivă: Suportul se prinde cu ancore direct în acoperiș, în loc să fie ținut de greutăți; punctele de prindere se etanșează la montaj.
• Poziție verticală (portret): Panoul este așezat în picioare, cu latura lungă pe verticală, nu culcat pe orizontală.
• Grindă verticală: Stâlpul din spatele structurii care stabilește înălțimea și deci unghiul de înclinare; se comandă separat, în funcție de unghiul dorit.

Specificații tehnice

Aplicații recomandate

• Acoperișuri plate cu capacitate portantă redusă, unde balastul nu este posibil
• Zone cu încarcări mari din vant, care necesita ancorare mecanică
• Instalații cu module în poziție verticală pe terase
• Configurații cu unghi ajustabil prin schimbarea grinzii verticale

Garanție

Politica Corab pentru structuri de montaj: 10 ani standard, extensibil la 15 ani prin înregistrare

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Corab PI-057.1 este o structură invazivă pentru acoperisuri plate, cod XFS_PI057.1, EAN 5904378628734, în care modulele fotovoltaice se montează în poziție verticală (portret). Spre deosebire de sistemele balastate, aceasta se ancorează mecanic în structura acoperisului, soluție preferată la acoperisuri usoare, cu capacitate portantă redusă, sau în zone cu încărcări mari din vânt, unde balastul necesar ar fi excesiv.

Setul este realizat din aluminiu și oțel inoxidabil, cu masa de 7,58 kg, și conține: 4 bucati baza L1360 (PF_K029), 4 bucati grinda diagonală L1360 (PF_K030.1), 1 punga cu suruburi pentru montarea sinelor (PF_PB017.1) și 2 pungi cu suruburi pentru sistemul PI (PF_PB033.1).

Unghiul de înclinare rezultat depinde de lungimea grinzilor verticale alese, acestea fiind comercializate separat (de exemplu grinda verticală L395, secțiune 40x40x3 mm, cod XPF_PI057.1). Astfel, aceeași structură de bază poate fi configurată pe un domeniu de înclinări, configurația de referință a producătorului fiind cea de 15 grade. Combinația aluminiu și inox asigură rezistență la coroziune pe termen lung fără acoperiri suplimentare, inclusiv în medii cu agresivitate ridicată.
