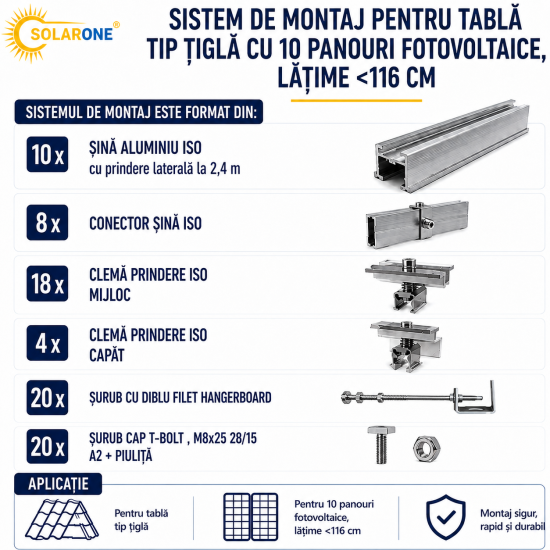

Sistem montaj pentru TABLA tip TIGLA - 10 panouri

Tabla tip țiglă imită țigla ceramică, dar este subțire și nu poate ține singură greutatea panourilor. De aceea, acest set nu se prinde de tablă, ci trece prin ea și se înșurubează în lemnul acoperișului de dedesubt. Fiecare gaură este etanșată cu o garnitură de cauciuc strânsă sub o șaibă lată. Pe capetele filetate care rămân deasupra se montează șine de aluminiu, iar pe ele panourile.

Setul acoperă 10 module, cât are în mod obișnuit o instalație rezidențială de circa 4-5 kW. Ancorarea în căprori sau în astereală înseamnă că sistemul rezistă la vânt și zăpadă indiferent de grosimea tablei, iar clemele reglabile pentru rame de 30-42 mm acceptă practic orice panou de pe piață. Panourile pot fi montate în picioare sau culcat, pe unul sau mai multe rânduri, în funcție de forma acoperișului. Întreținerea se rezumă la o verificare periodică a strângerii și a garniturilor; combinația aluminiu - inox nu ruginește și nu cere tratamente.

Ancorare cu suruburi cu dublu filet (hanger bolt), tipic M10x200 sau M10x250, inox A2: filetul de lemn in caprori sau in sipca, capatul metric M10 deasupra invelitorii, cu garnitura EPDM comprimata sub saiba lata, pozitionata in coama profilului. Pe capatul metric se monteaza adaptorul sau placa de reglaj, apoi sina longitudinala de aluminiu cu canal tip T; modulele se prind cu cleme de mijloc si de capat reglabile 30-42 mm, cu suruburi M8 si piulite de canal. Perechea aluminiu - inox A2 asigura compatibilitate galvanica corecta cu rama modulului. Lungimea suruburilor, pasul intre sine si numarul punctelor de prindere se dimensioneaza dupa sectiunea si pasul caprorilor si dupa incarcarile locale din vant si zapada, conform normativelor in vigoare.

Pentru cine este potrivit

Potrivit pentru o casă individuală cu acoperiș din tablă tip țiglă și șarpantă din lemn, care vrea o instalație de circa 4-5 kW.

Termeni explicați

• Tabla tip tigla: Tablă profilată care imită la exterior țigla ceramică, dar este subțire și nu preia singură greutatea.
• Șurub cu dublu filet (hanger bolt): Șurub cu filet de lemn la un capăt și filet metric la celălalt: intră în lemn și lasă afară un capăt pe care se prinde structura.
• Caprori si astereala: Elementele de lemn de sub învelitoare care susțin de fapt acoperișul și preiau greutatea.

Specificații tehnice

Aplicații recomandate

• Sisteme fotovoltaice rezidentiale de cca. 4-5 kW pe acoperisuri cu tabla tip țiglă
• Case individuale cu sărpanța din lemn și învelitoare metalică profilată
• Instalații unde este necesara ancorarea în structura de rezistență a acoperișului
• Montaj module în dispunere verticală sau orizontală, pe două sau mai multe rânduri

Detalii tehnice

Produs generic — specificații standard

Kit de structură destinat acoperișurilor înclinate acoperite cu tablă tip țiglă (tablă profilată care imită țigla ceramică), dimensionat pentru 10 module fotovoltaice. La acest tip de învelitoare, fixarea nu se poate face doar în tablă, deoarece aceasta este subțire și nu preia sarcini; prinderea se realizează mecanic în astereală sau în căpriorii de sub învelitoare.

Soluția tehnică standard folosește șuruburi cu dublu filet (șurub prezon tip hanger bolt), tipic M10x200 sau M10x250 din oțel inoxidabil A2: capătul cu filet de lemn se înșurubează în capriori sau în șipca, iar capătul metric M10 rămâne deasupra învelitoarei. Etanșarea străpungerii se face cu garnitura EPDM comprimată sub o șaibă lată, montată în coama profilului tablei. Pe capătul metric se fixează un adaptor sau o placă de reglaj, iar pe acesta se montează sina longitudinală de aluminiu.

Modulele se fixează pe sine cu cleme de mijloc și cleme de capăt reglabile pentru rame de 30-42 mm, cu șuruburi M8 și piulițe în canalul T al profilului. Aluminiul sinelor și oțelul inoxidabil al elementelor de fixare asigură compatibilitate galvanică corectă cu rama de aluminiu a modulelor și rezistență la coroziune pe termen lung.

Dimensionarea numărului de puncte de prindere, a distanței între șine și a lungimii șuruburilor se face în funcție de secțiunea căpriorilor, de pasul acestora și de încărcările locale din vânt și zăpadă, conform normativelor în vigoare.
