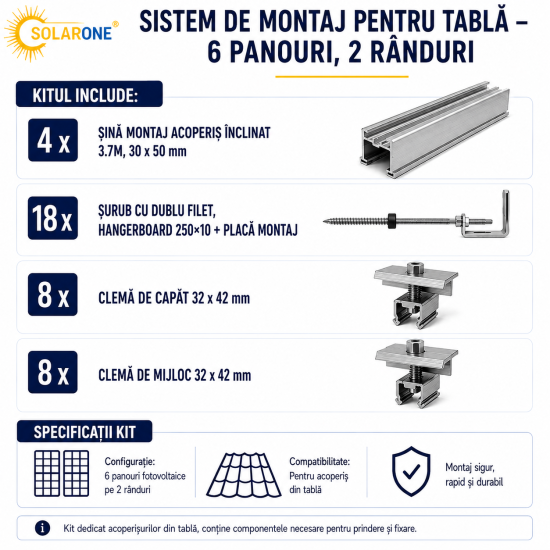

Sistem montaj pentru TABLA - 6 panouri

Acoperișul de tablă cutată are cute în relief, iar acest set folosește chiar vârful cutei ca punct de sprijin. Peste cute se așează bucăți scurte de șină din aluminiu, prinse cu șuruburi speciale care își fac singure gaura și au sub cap o garnitură de cauciuc ce astupă gaura pe loc. Pe aceste șine se prind apoi panourile, cu cleme reglabile. Practic, acoperișul devine el însuși suportul panourilor.

Setul este dimensionat pentru 6 module fotovoltaice, adică o instalație mică sau extinderea uneia existente. Nu ai nevoie de o structură intermediară pe căprori: greutatea panourilor se transmite direct în tablă și în panele de sub ea, deci montajul este mai rapid și mai ieftin. Clemele acceptă rame de 30-42 mm grosime, adică practic orice panou uzual, iar modulele pot fi așezate atât în picioare (vertical), cât și culcat (orizontal), în funcție de forma acoperișului. Punctul care cere atenție pe termen lung este etanșarea: garnitura EPDM comprimată sub fiecare șurub este cea care ține acoperișul uscat.

Șine scurte de aluminiu tip SMT, montate transversal peste cute în dreptul punctelor de prindere ale modulului, fixate în coama cutei cu șuruburi autoforante 6x25 mm cu dublu filet și șaibă de etanșare EPDM, inox A2 (cod Corab M529). Canal superior tip T pentru șuruburi cu cap ciocan M8; cleme de mijloc și de capăt reglabile pentru rame de 30-42 mm. Dimensionarea numărului de puncte de prindere pe modul se face conform indicațiilor producătorului panoului, corelat cu pasul cutelor și cu încărcările locale din vânt și zăpadă. Nu a fost identificat în catalogul public Corab un cod dedicat exact configurației de 6 panouri, deci conținutul exact al setului se confirmă la comandă.

Pentru cine este potrivit

Potrivit pentru o casă, o anexă sau o hală cu învelitoare de tablă cutată, unde vrei să montezi 6 panouri sau să extinzi un sistem existent.

Termeni explicați

• Tabla trapezoidala: Tablă de acoperiș cu cute drepte în relief, folosită des la hale, anexe și acoperișuri simple.
• Surub autoforant: Șurub care își face singur gaura în tablă, fără să fie nevoie să găurești în prealabil.
• Garnitura EPDM: Inel de cauciuc rezistent la soare și îngheț, care se turtește sub capul șurubului și astupă gaura din tablă.

Specificații tehnice

Aplicații recomandate

• Instalații fotovoltaice rezidențiale și de mică putere pe hale sau anexe cu tablă cutată
• Extinderi de sistem cu 6 module
• Acoperișuri metalice unde nu se dorește structură suplimentară pe căpriori
• Montaj rapid cu prindere directă în coama cutei

Detalii tehnice

Produs generic — specificații standard

Kit de prindere destinat acoperișurilor înclinate acoperite cu tablă trapezoidală, dimensionat pentru montarea a 6 module fotovoltaice. Concepia de bază Corab pentru acest tip de învelitoare folosește șine scurte de aluminiu tip SMT, așezate transversal peste cutele tablei în dreptul punctelor de prindere ale modulului, fixate direct în coama cutei cu șuruburi autoforante 6x25 mm cu dublu filet și șaibă de etanșare EPDM din oțel inoxidabil A2 (cod Corab M529).

Principiul de montaj elimină necesitatea unei structuri intermediare pe căpriori: sarcina modulelor se transferă direct în tablă și în panele de sub aceasta. Șinele au canal superior de tip T, în care intră șuruburile cu cap ciocan M8, iar modulele se fixează cu cleme de mijloc și cleme de capăt reglabile, potrivite pentru rame de 30-42 mm grosime. Configurația permite atât dispunerea verticală, cât și orizontală a modulelor.

La dimensionare se ține cont de numărul de puncte de prindere pe modul recomandat de producătorul panourilor, de distanța între cutele tablei și de încărcările locale din vânt și zăpadă. Etanșarea fiecărei străpungeri prin șaiba EPDM comprimată este elementul critic pentru menținerea etanșeității acoperișului pe durata de viață a instalației.

Mențiune de transparență: nu am identificat în catalogul public Corab un cod dedicat exact configurației de 6 panouri; descrierea reflectă construcția și componentele standard ale kiturilor Corab pentru tablă trapezoidală. Conținutul exact al setului se confirmă la comandă.
