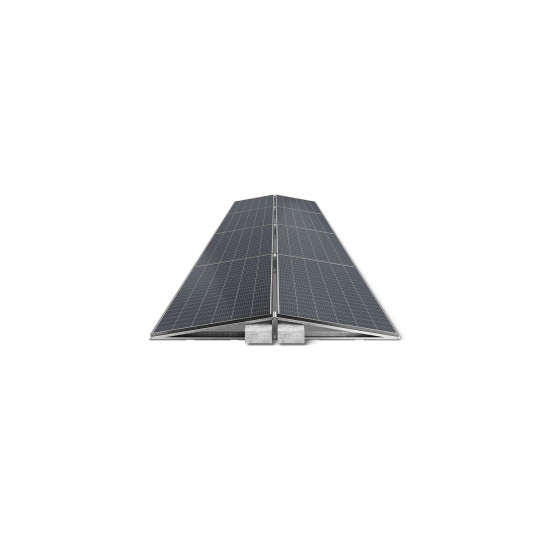

Sistem montaj acoperis plat PB-098

Pe o terasă plată panourile nu pot sta culcate, pentru că ar produce puțin și s-ar murdări, deci au nevoie de o structură care să le ridice sub un unghi. Setul face exact acest lucru: cadre triunghiulare sau suporți față-spate de înălțimi diferite, peste care se montează șinele și apoi modulele. Elementele de contravântuire leagă rândul și îl fac rigid, ca vântul să nu îl clatine.

Tălpile pe care se sprijină structura au covorașe de cauciuc sau EPDM, care distribuie apăsarea pe o suprafață mai mare și protejează hidroizolația terasei. Ai două moduri de fixare: prin balastare, cu dale de beton sau greutăți așezate pe tălpi, fără să găurești deloc hidroizolația, sau prin ancorare mecanică în structura de rezistență, cu etanșarea ulterioară a străpungerilor. Alegerea depinde de câtă greutate mai suportă planșeul și de vântul din zonă, iar la colțuri și pe margini solicitarea este mai mare, deci acolo se prevede balast suplimentar. Aluminiul și inoxul folosite nu ruginesc, așa că structura are o durată de viață comparabilă cu a panourilor.

Profile din aluminiu extrudat și elemente de îmbinare din oțel inoxidabil, alese pentru compatibilitate galvanică și rezistență la coroziune pe terasă; tălpi cu covorașe de protecție din cauciuc sau EPDM pentru distribuirea presiunii pe membrană. Configurație cu elemente triunghiulare sau suporți față-spate de înălțimi diferite, șine longitudinale pentru module și contravântuiri de rigidizare. Dimensionarea balastului sau a ancorajelor se face conform SR EN 1991-1-4, cu valori diferențiate pe zonele de colț, de margine și de câmp interior, ținând cont de înălțimea clădirii și de capacitatea portantă a planșeului.

Pentru cine este potrivit

Potrivit pentru terase de bloc, clădiri de birouri și hale cu acoperiș plat, mai ales acolo unde hidroizolația nu poate fi străpunsă și fixarea se face cu greutăți.

Termeni explicați

• Balastare: Ținerea structurii pe loc cu greutăți, de obicei dale de beton, în loc de șuruburi, ca să nu se găurească acoperișul.
• Hidroizolație: Stratul impermeabil de pe terasă, membrană sau bitum, care oprește apa; orice străpungere a lui trebuie etanșată.
• Contravântuire: Bare montate în diagonală, care rigidizează structura și o împiedică să se deformeze la vânt.

Specificații tehnice

Aplicații recomandate

• Instalații FV pe terase de blocuri și clădiri de birouri
• Acoperisuri plate industriale cu hidroizolatie bituminoasă sau membrană PVC
• Sisteme unde nu este permisă străpungerea hidroizolației și se folosește balast
• Extinderi de capacitate pe clădiri existente cu planșeu de beton

Detalii tehnice

Produs generic — specificații standard

Sistemul de montaj pentru acoperis plat este o structură suport care așează modulele fotovoltaice sub un unghi de înclinare pe o suprafață orizontală sau cu panta foarte mică. Constructiv, un astfel de kit este format din elemente triunghiulare sau din suporti față-spate de înălțimi diferite, sine longitudinale pe care se prind modulele și elemente de contravântuire care rigidizează rândul.

Materialele folosite sunt aluminiul extrudat pentru profile și otelul inoxidabil pentru suruburi și elemente de imbinare, combinație aleasă pentru compatibilitate galvanică și pentru rezistența la coroziune în mediul de pe terasă. Talpile de așezare sunt prevăzute cu covorașe de protecție din cauciuc sau EPDM, care distribuie presiunea pe hidroizolație și impiedică deteriorarea membranei.

Fixarea pe acoperis se face în două moduri: prin balastare, cu dale de beton sau greutăți așezate pe talpile sistemului, soluție care evită strapungerea hidroizolației, sau prin ancorare mecanică în structura de rezistență, cu etansarea ulterioară a strapungerilor. Alegerea între cele două depinde de capacitatea portantă a planșeului și de încărcarea de vânt calculată conform SR EN 1991-1-4, ținând cont de înălțimea clădirii, de zonă și de poziția în câmpul de module (zonele de colț și de margine necesită balast suplimentar).
