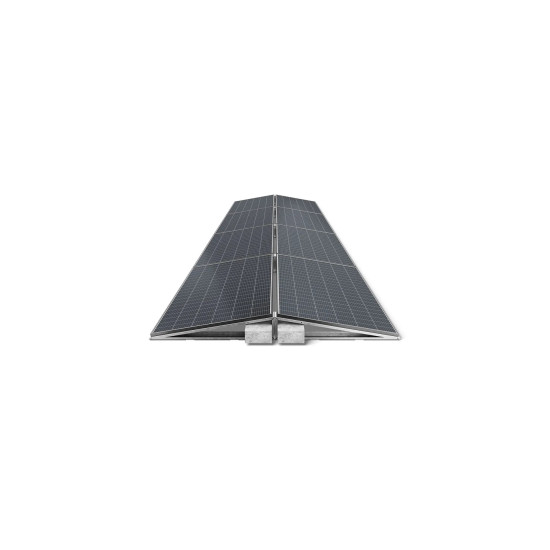

Sistem montaj acoperis plat PB-096

Pe un acoperiș orizontal panourile nu pot fi așezate paralel cu suprafața, așa că au nevoie de un cadru care să le încline spre soare. Setul cuprinde suporți frontali și posteriori de înălțimi diferite sau cadre triunghiulare, șinele pe care se prind modulele și elementele de legătură între rânduri. Dacă se alege varianta cu greutăți, montajul se face în întregime pe suprafață, fără intervenții în structura clădirii.

Tălpile au suprafețe de așezare acoperite cu material elastomeric, un cauciuc tehnic care distribuie greutatea și evită punctele de presiune concentrată pe hidroizolație. Fixarea se poate face în două feluri: prin balastare, cu dale de beton așezate pe tălpile prevăzute în acest scop, sau prin ancorare mecanică în structura de rezistență a acoperișului. Cantitatea de balast sau numărul de ancore nu se aleg din experiență, ci se calculează pentru amplasamentul concret și pe zone, colțurile și marginile terasei cerând mai mult decât zona din mijloc. Profilele fiind din aluminiu, iar șuruburile din inox, ansamblul rezistă în exterior fără întreținere, cu durată de viață comparabilă cu a modulelor.

Profile din aluminiu extrudat, șuruburi, piulițe și elemente de îmbinare din oțel inoxidabil, pentru evitarea coroziunii galvanice; tălpi cu suprafață de așezare din material elastomeric. Configurație cu suporți față-spate sau cadre triunghiulare pentru înclinarea modulelor, în montaj sud sau est-vest. Dimensionarea balastului și a ancorajelor se face pe baza calculului de încărcări de vânt și zăpadă pentru amplasament, cu valori diferențiate pe zonele de colț, de margine și de câmp interior, și în funcție de capacitatea portantă reziduală a planșeului.

Pentru cine este potrivit

Potrivit pentru instalații comerciale și industriale pe clădiri cu acoperiș orizontal de beton, unde se urmărește o configurație sud sau est-vest cu balastare calculată.

Termeni explicați

• Configurație est-vest: Așezarea panourilor pe două pante opuse, care dă o producție mai uniformă dimineața și seara și folosește mai bine suprafața terasei.
• Capacitate portantă reziduală: Câtă greutate mai poate primi planșeul peste ce suportă deja; ea limitează cantitatea de balast care se poate pune.
• Material elastomeric: Un cauciuc tehnic montat sub tălpi, care protejează membrana acoperișului de presiunea structurii.

Specificații tehnice

Aplicații recomandate

• Montaj module FV pe terase de beton
• Acoperisuri plate cu membrana PVC sau hidroizolatie bituminoasă
• Instalații comerciale și industriale pe clădiri cu acoperis orizontal
• Configurații sud sau est-vest, cu balastare calculată pe zone de acoperis

Detalii tehnice

Produs generic — specificații standard

Setul de montaj pentru acoperis plat asigură poziționarea înclinată a modulelor fotovoltaice pe suprafețe orizontale, unde modulele nu pot fi așezate paralel cu planul acoperisului. Ansamblul cuprinde suporti frontali și posteriori de înălțimi diferite sau cadre triunghiulare, sine de susținere a modulelor și elemente de legătură între rânduri.

Profilele sunt din aluminiu extrudat, iar suruburile, piulitele și elementele de imbinare din oțel inoxidabil, pentru a evita coroziunea galvanică și pentru durata de viață comparabilă cu cea a modulelor. Talpile sunt prevăzute cu suprafețe de așezare protejate cu material elastomeric, care distribuie încărcarea pe hidroizolație și evită punctele de presiune concentrată.

Sistemul se ancorează fie prin balastare cu dale de beton pe talpile prevăzute în acest scop, fie mecanic în structura de rezistență a acoperișului. Dimensionarea balastului și a ancorajelor se face pe baza calculului de încărcări de vânt și zăpadă pentru amplasamentul concret, cu valori diferențiate pe zonele de colț, de margine și de camp interior ale acoperișului, și ținând cont de capacitatea portantă reziduală a planșeului.
