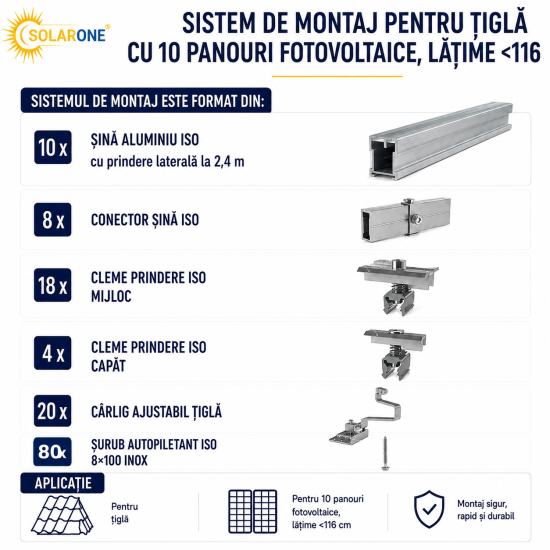

Sistem de montaj pentru TIGLA cu 10 panouri fotovoltaice, latime <116 cm

Pe un acoperiș de țiglă nu se găurește nimic în învelitoare. Se ridică pe rând câteva țigle, se prind în lemnul de dedesubt cârlige de inox, iar acestea ies pe sub rândul de țigle de deasupra, care se pune la loc. Pe cârlige se montează șine de aluminiu, iar pe șine panourile. Acoperișul rămâne, practic, exact așa cum era.

Setul este dimensionat pentru 10 module cu lățimea de până la 116 cm, adică formatul obișnuit de panou rezidențial; lățimea contează pentru că ea stabilește distanța dintre șine, lungimea lor și implicit numărul de cârlige și de profile din set. Ca ordin de mărime, 10 module înseamnă o instalație casnică de circa 4-5 kW. Cârligele sunt reglabile pe una sau mai multe direcții, ceea ce permite corectarea denivelărilor acoperișului, astfel încât rândul de panouri să iasă drept chiar dacă țiglele nu sunt perfect în plan. Clemele acceptă rame de 30-42 mm, deci panouri de la orice producător, iar montajul se poate face pe unul sau două rânduri.

Ancorare cu cârlige de țiglă din oțel inoxidabil, fixate cu șuruburi pentru lemn direct în căprori sau în șipcile de susținere; cârligul iese pe sub rândul superior de țigle, fără a solicita țigla, cu prelucrarea ușoară a țiglei acoperitoare acolo unde este necesar pentru a evita bascularea. Șine longitudinale de aluminiu cu canal tip T, cleme de mijloc și de capăt reglabile pentru rame de 30-42 mm, strângere cu șuruburi M8 și piulițe de canal. Combinația inox - aluminiu evită cuplul galvanic cu rama modulului. Numărul și poziționarea cârligelor, precum și eventuala dublare în zonele de margine și de colț, se stabilesc după încărcările din vânt și zăpadă specifice amplasamentului și după secțiunea și pasul căprorilor.

Pentru cine este potrivit

Potrivit pentru o casă cu învelitoare din țiglă ceramică sau din beton și șarpantă din lemn, cu panouri de lățime standard, sub 116 cm.

Termeni explicați

• Carlig de tigla: Piesă metalică în formă de cârlig, prinsă în lemnul de sub țiglă, care iese pe sub țigla de deasupra și susține șina panourilor.
• Sipca de sustinere: Riglă de lemn bătută transversal peste căprori, pe care se agață țiglele.
• Cuplu galvanic: Coroziunea care apare când două metale diferite stau în contact în ploaie; inoxul cu aluminiul formează o pereche sigură.

Specificații tehnice

Aplicații recomandate

• Sisteme fotovoltaice rezidentiale de cca. 4-5 kW pe case cu invelitoare din țiglă
• Acoperisuri cu sarpantă din lemn și sipci de susținere
• Instalații unde este obligatorie păstrarea integrității învelitoarei de țiglă
• Montaj cu module de latime standard sub 116 cm, în unul sau două rânduri

Detalii tehnice

Produs generic — specificații standard

Kit de structură pentru acoperisuri inclinate acoperite cu țiglă ceramică sau țiglă din beton, dimensionat pentru 10 module fotovoltaice cu lățimea de până la 116 cm. Limitarea de lățime este relevantă pentru dimensionarea kitului: lățimea modulului determină pasul între sinele longitudinale și lungimea totală a acestora, deci și numărul de carlige și de profile incluse în set.

Ancorarea se realizează cu carlige de țiglă din oțel inoxidabil, fixate cu suruburi pentru lemn direct în capriori sau în sipcile de susținere, sub țiglă. Carligul iese pe sub rândul superior de țigle, fără a solicita țigla în sine; la nevoie se prelucrează ușor țigla acoperitoare pentru a evita bascularea. Carligele uzuale sunt reglabile pe una sau mai multe direcții, ceea ce permite compensarea neregularităților planului acoperisului și alinierea corectă a sinelor.

Pe carlige se monteaza sinele longitudinale de aluminiu cu canal tip T, iar modulele se prind cu cleme de mijloc si cleme de capat reglabile, potrivite pentru rame de 30-42 mm grosime, strangere cu suruburi M8 si piulite de canal. Combinatia otel inoxidabil pentru carlige si aluminiu pentru sine si cleme evita cuplul galvanic cu rama modulului si asigura durabilitate pe întreaga durata de viata a instalatiei.

Numărul de carlige, poziționarea lor și eventuala dublare în zonele de margine și de colț se stabilesc în funcție de incarcările din vant și zapada specifice amplasamentului și de secțiunea și pasul capriorilor.
