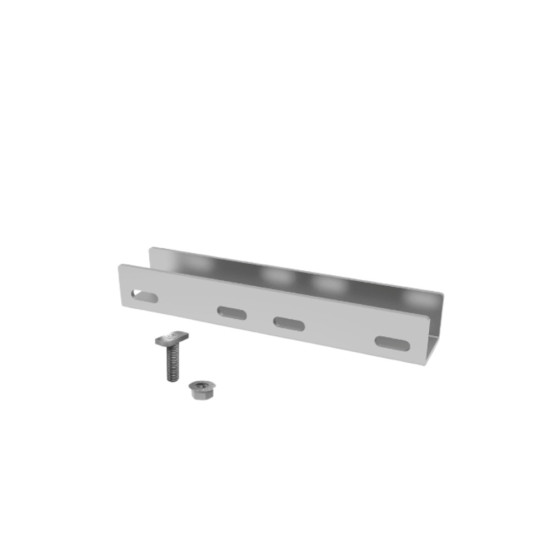

Single Rail-Conector K2 Sina

Un rând lung de panouri are nevoie de o șină mai lungă decât cea livrată dintr-o bucată, așa că șinele trebuie înnădite. Conectorul este piesa care face asta: se introduce prin glisare în capătul șinei și leagă cele două tronsoane într-un profil continuu. Nu are nevoie de scule și nici de alte piese ajutătoare, ceea ce scurtează vizibil timpul petrecut pe acoperiș.

Piesa cântărește 0,241 kg și are înăuntru o clemă arc care face trei lucruri deodată: oprește șina exact în poziția corectă la montaj, asigură legătura electrică între cele două tronsoane și blochează conectorul, ca îmbinarea să nu se plimbe din dilatarea provocată de căldură sau din vibrațiile de vânt. Legătura electrică între tronsoane este importantă pentru siguranța instalației, iar aici se rezolvă automat, fără cabluri suplimentare de punte. Combinația de aluminiu cu oțel inoxidabil nu ruginește și nu cere întreținere. Livrarea se face în pungi de 10 bucăți, cutii de 70 și paleți de 1.680 de bucăți. Garanția de produs K2 este de 12 ani, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp.

Cod articol K2 2003605, GTIN 4251786215676. SingleRail 36/50 RailConnector, aluminiu EN AW-6063 T66 cu element elastic din oțel inoxidabil 1.4310; masă 0,241 kg/buc, ambalare 10 buc/pungă, 70 buc/cutie, 1.680 buc/palet. Montaj prin glisare în canalul șinei, fără scule și fără accesorii suplimentare. Clema arc integrată asigură opritor de poziționare, echipotențializare și blocare în poziție. Compatibil cu șinele SingleRail 36 (2,40 / 3,65 / 4,80 / 5,95 m), SingleRail 36 Light 4,80 m și SingleRail 50 4,80 m, în sistemul K2 SingleRail pentru acoperișuri înclinate.

Pentru cine este potrivit

Potrivit pentru montajele pe acoperiș înclinat cu rânduri de panouri mai lungi decât o singură șină, unde tronsoanele trebuie înnădite rapid și legate electric între ele.

Termeni explicați

• Conector de șină: Piesa care se introduce în capetele a două șine și le unește într-un profil continuu, ca o mufă între ele.
• Clemă arc: Un element metalic elastic care apasă permanent din interior, ținând piesa fixă și asigurând contactul metalic dintre cele două șine.
• Echipotențializare: Legarea electrică a pieselor metalice între ele, ca întreaga structură să fie la același potențial electric.

Specificații tehnice

Aplicații recomandate

• Prelungirea șinelor pe rânduri lungi de module pe acoperiș înclinat
• Realizarea continuității electrice între tronsoanele de șină
• Montaje pe acoperișuri cu țiglă, tablă fălțuită sau azbociment, cu sistem SingleRail
• Reducerea timpului de montaj prin imbinare fără scule

Garanție

12 ani garanție de produs K2 Systems, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

SingleRail 36/50 RailConnector este elementul de îmbinare care prelungește șinele SingleRail într-un profil continuu. Se introduce prin glisare în capătul șinei, fără accesorii suplimentare și fără scule, ceea ce reduce semnificativ timpul de montaj pe acoperiș. Cod articol K2 2003605, GTIN 4251786215676.

Clema arc integrată îndeplinește trei funcții simultan: acționează ca opritor fiabil la poziționarea sinelor, asigură echipotentializarea (continuitatea electrică) între cele două tronsoane și blochează conectorul în poziție, împiedicând deplasarea din dilatare sau vibrații. Constructia combină aluminiu EN AW-6063 T66 cu oțel inoxidabil 1.4310 pentru elementul elastic; greutatea unitară este de 0,241 kg.

Conectorul este compatibil cu sinele SingleRail 36 (lungimi 2,40 / 3,65 / 4,80 / 5,95 m), SingleRail 36 Light (4,80 m) și SingleRail 50 (4,80 m). Ambalarea de fabrica este 10 buc/punga, 70 buc/cutie și 1.680 buc/palet. Se utilizează în sistemul K2 SingleRail pentru acoperisuri inclinate.
