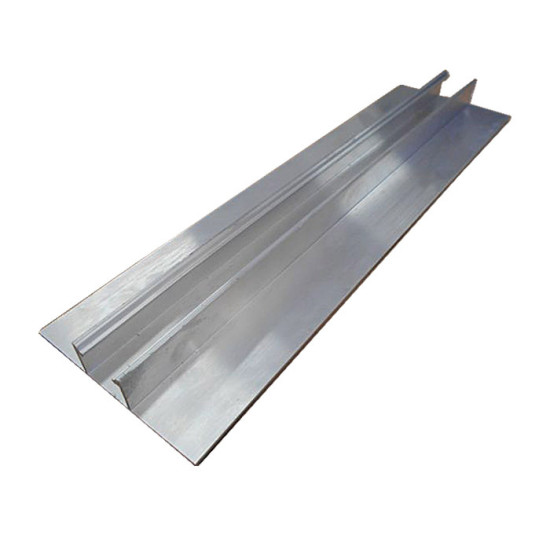

Sina trapezoidala panou sandwich L=3m

Acoperișurile din panouri sandwich au cutele mai înalte și mai depărtate decât tabla obișnuită, așa că o șină subțire s-ar îndoi între ele. Acest profil este mai înalt și mai lat tocmai ca să treacă peste cute fără să se deformeze și ca să împartă greutatea panourilor în mai multe puncte de sprijin. Se așază peste coamele cutelor și devine baza pe care se prind modulele.

Înălțimea de 60 mm dă rigiditatea necesară pentru a traversa cutele înalte, iar lățimea de 110 mm oferă suprafață bună de rezemare pe coama cutei. Profilul are 3 metri și cântărește 3,78 kg pe bucată. Fixarea se face în coamă, cu șuruburi autoforante 6x25 cu dublu filet și șaibă EPDM, care etanșează străpungerea; la panourile sandwich este esențial ca prinderea să fie în tabla superioară, în coamă, fără comprimarea miezului izolant - altfel se strică izolația halei. Profilul se livrează fără garnitură, iar banda autoadezivă EPDM de 20x3 mm și șuruburile corespunzătoare se comandă separat.

Profil Corab S.A., cod XPF_SM030B, EAN 5904378627805, lungime 3000 mm, secțiune 110x60 mm, aliaj de aluminiu 6060 T66, masă 3,78 kg, finisaj argintiu natural, parte din construcția Corab T-02. Canalul de tip T de pe fața superioară preia șuruburi cu cap ciocan M8 pentru clemele de mijloc și de capăt, permițând montaj orizontal sau vertical al modulelor. Mențiune de transparență: Corab nu listează în catalogul B2B un cod dedicat exclusiv panourilor sandwich; profilul de 110x60 mm este varianta din gamă cu geometria potrivită pentru astfel de învelitori. Garanție Corab: 10 ani standard, extensibil la 15 ani prin înregistrare.

Pentru cine este potrivit

Potrivit pentru hale industriale și ferme cu acoperiș din panouri sandwich sau tablă cu cute înalte, unde sarcina trebuie distribuită pe mai multe cute.

Termeni explicați

• Panou sandwich: Element de acoperiș format din două foi de tablă cu un miez izolant între ele; prinderea se face doar în tabla de sus, ca izolația să nu fie strivită.
• Coama cutei: Partea de sus a ondulației tablei; acolo se prinde șina, pentru că este punctul cel mai rigid și cel mai ferit de apă.
• Aliaj 6060 T66: Un tip de aluminiu tratat termic, ales pentru că este ușor și în același timp suficient de rigid pentru profile portante.

Specificații tehnice

Aplicații recomandate

• Montaj module fotovoltaice pe acoperișuri din panouri sandwich
• Învelitori metalice cu cute înalte, la hale industriale și ferme
• Situații care necesită traversarea mai multor cute pentru distribuția încărcării
• Montaj orizontal sau vertical al modulelor, cu cleme pe canalul T

Garanție

Politica Corab pentru structuri de montaj: 10 ani standard, extensibil la 15 ani prin înregistrare

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

Pentru acoperisurile realizate din panouri sandwich, unde cutele învelitoarei sunt mai înalte și mai distanțate decât la tabla trapezoidală subtire, Corab folosește profilul SMT L3000 în secțiunea înaltă 110x60 mm, cod XPF_SM030B, EAN 5904378627805. Profilul are 3000 mm lungime, este executat din aliaj de aluminiu 6060 T66, cantarește 3,78 kg și este livrat în finisaj argintiu natural. Face parte din construcția Corab T-02.

Inaltimea de 60 mm a profilului asigura rigiditatea necesara pentru a traversa cutele înalte și pentru a distribui incarcarile pe mai multe puncte de prindere, în timp ce latimea de 110 mm ofera suprafata de rezemare pe coama cutei. Fixarea se face în coama, cu suruburi autoforante 6x25 cu dublu filet și saiba EPDM, care asigura etansarea strapungerii; pentru panouri sandwich este esential ca prinderea sa se faca în tabla superioara, în coama, fara comprimarea miezului izolant.

Profilul se livrează fără garnitura. Ca accesorii se pot adăuga banda autoadezivă EPDM 20x3 mm pentru etansare suplimentară pe talpă și șuruburile autoforante corespunzătoare. Canalul de tip T de pe fața superioară preia șuruburi cap ciocan M8 pentru clemele de mijloc și de capăt, permițând montaj orizontal sau vertical al modulelor.

Mentiune de transparenta: Corab nu listeaza in catalogul B2B un cod dedicat exclusiv panourilor sandwich; profilul de 110x60 mm este varianta din gama cu geometria potrivita pentru astfel de învelitori.
