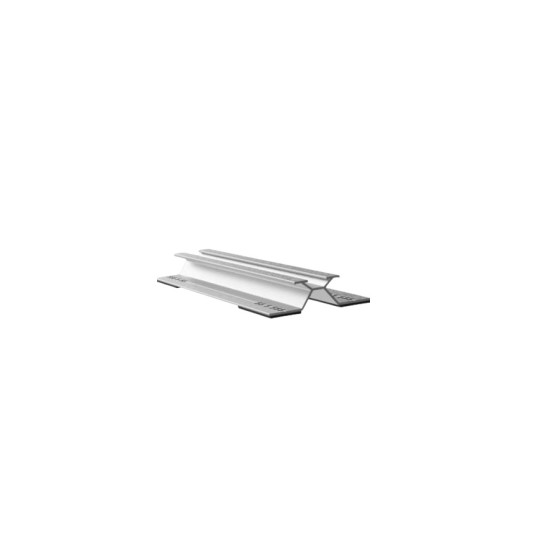

Sina profil aluminiu Mini Rail 380mm

Este o bucată scurtă de profil din aluminiu care se prinde direct pe acoperișul de tablă și devine punctul pe care se sprijină panoul. În loc să acoperi tot acoperișul cu șine lungi, montezi mai multe astfel de piese mici, exact acolo unde ajung marginile panourilor. Rezultă o structură mai ușoară și mai ieftină, cu mai puțin material urcat pe acoperiș.

Lungimea de 380 mm o face mai ușoară și mai ieftină pe punct de prindere decât varianta de 540 mm, însă forța se distribuie pe mai puține cute ale tablei, așa că se folosește pe table cu profil rigid și în zone cu încărcări moderate din vânt și zăpadă. În mod obișnuit se montează două mini-șine pe modul, respectiv patru pentru module mari sau amplasamente expuse. Fiecare piesă se așază pe creasta cutei și se prinde cu șuruburi autoforante cu șaibă de etanșare EPDM, cu strat de etanșare între profil și tablă. Canalul de sus primește clemele care strâng rama panoului, deci panoul nu se găurește niciodată. Nu cere întreținere propriu-zisă, doar verificarea periodică a strângerii și a etanșării la șuruburi.

Profil de aluminiu extrudat, lungime 380 mm, cu canal superior pentru cleme de mijloc și de capăt și găuri sau fante de fixare în talpă. Fixare pe creasta cutei cu șuruburi autoforante etanșate cu șaibă EPDM; poziționarea mini-șinelor se corelează cu zonele de prindere admise pe rama modulului, indicate de producătorul panoului. Numărul de puncte de fixare și de șuruburi per șină rezultă din calculul de încărcare pentru locație, categoria de teren și zona de acoperiș, zonele de margine și de colț necesitând densitate mai mare de prinderi.

Pentru cine este potrivit

Potrivit pentru hale, anexe și construcții agricole cu acoperiș din tablă trapezoidală rigidă, în zone cu încărcări moderate din vânt și zăpadă, unde se dorește o structură ușoară.

Termeni explicați

• Tablă trapezoidală: Tablă de acoperiș îndoită în valuri cu formă de trapez, cu creste înalte și văi; prinderea se face pe creastă, ca apa să nu stea în jurul șurubului.
• Clemă de mijloc și de capăt: Piesele mici care apasă pe rama panoului și îl țin pe șină: cea de mijloc prinde două panouri vecine, cea de capăt prinde panoul de la marginea rândului.
• Șaibă EPDM: O șaibă cu garnitură de cauciuc care se comprimă sub șurub și astupă gaura din tablă, ca să nu intre apa.

Specificații tehnice

Aplicații recomandate

• Fixarea panourilor fotovoltaice pe acoperisuri industriale din tabla cutată
• Montaj punctual, ca alternativă la sinele continue
• Sisteme de mici dimensiuni pe anexe și hale ușoare
• Retrofit pe acoperisuri existente cu capacitate portantă limitată

Detalii tehnice

Produs generic — specificații standard

Profil scurt de aluminiu de tip Mini Rail, cu lungimea de 380 mm, folosit ca element portant punctual pentru panouri fotovoltaice montate pe acoperișuri din tablă trapezoidală. Față de varianta de 540 mm, lungimea mai mică reduce costul și greutatea pe punct de prindere, însă distribuie forța pe mai puține cute, motiv pentru care se utilizează pe table cu profil rigid și în zone cu încărcări moderate din vânt și zăpadă.

Sina are canal superior pentru cleme de mijloc și de capăt și găuri sau fante de fixare în talpă. Montajul se face pe creasta cutei cu suruburi autoforante etanșate cu șaibă EPDM, cu strat de etanșare între profil și tablă. Poziționarea mini-sinelor trebuie corelată cu zonele de prindere admise pe rama modulului, indicate de producătorul panoului.

Soluția este uzuală pentru montaj în orientare portret sau peisaj pe hale industriale și construcții agricole, unde se folosesc două mini-șine per modul, respectiv patru pentru module mari sau amplasamente expuse. Numărul de puncte de fixare și de șuruburi per șină rezultă din calculul de încărcare pentru locație, categoria de teren și zona de acoperiș (zona de margine sau colț necesită densitate mai mare de prinderi).
