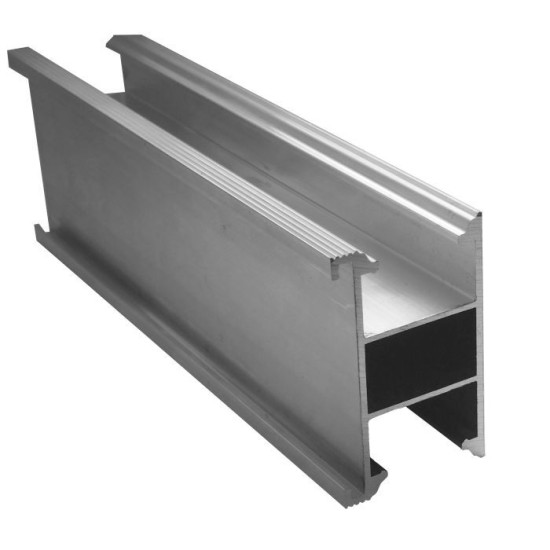

Sina montaj acoperis inclinat 3,7m

Este bara de aluminiu care traversează acoperișul și pe care stau efectiv panourile. Se fixează pe cârligele de țiglă, pe șuruburile cu dublu filet sau pe suporții pentru tablă fălțuită, iar modulele se prind de ea cu cleme. Fără astfel de șine, panourile nu ar avea pe ce să se sprijine și nu s-ar putea alinia drept pe acoperiș.

Lungimea de 3,7 metri acoperă de regulă două module așezate pe latura lungă, iar pentru rânduri mai lungi șinele se înnădesc între ele cu conectori. Cu 2,92 kg pe bucată, profilul se manipulează ușor la înălțime de un singur om. Canalul de pe toată lungimea permite poziționarea liberă a clemelor, deci se potrivește cu orice lățime de panou. Există și o variantă în finisaj negru, pentru instalațiile cu module full black, unde se urmărește ca structura să nu se vadă de la stradă. Șuruburile, piulițele click și șaibele nu sunt incluse și se comandă separat.

Varianta de referință este MOUNTING RAIL L3700 (31x50) argintiu, cod XPF_SM045A, EAN 5904378628987, din aluminiu, cu masa de 2,92 kg pe bucată. Pentru aceeași lungime, Corab listează și profilul 30x50 mm în două finisaje: argintiu, cod XPF-SM075C, și negru, cod XPF-SM075D. Profilul are canal longitudinal pentru piulițe click și șuruburi cu cap cilindric M8, iar înnădirea se face cu conectori de șină. Garanție Corab pentru structuri de montaj: 10 ani standard, extensibil la 15 ani prin înregistrare.

Pentru cine este potrivit

Potrivit pentru acoperișuri înclinate rezidențiale cu țiglă, tablă tip țiglă, tablă fălțuită sau panou sandwich, unde un profil susține două module așezate pe latura lungă.

Termeni explicați

• Profil portant: Bara metalică ce preia greutatea panourilor și o transmite mai departe către cârligele prinse în acoperiș.
• Piuliță click: O piuliță care se împinge în canalul șinei și se fixează cu un clic, fără să fie nevoie să fie ținută cu cheia la strângere.
• Full black: Panouri complet negre, fără rame argintii; pentru ele se alege și structura în finisaj negru, ca instalația să arate uniform.

Specificații tehnice

Aplicații recomandate

• Structura portantă pentru module pe acoperisuri inclinate cu țiglă ceramică sau beton
• Acoperisuri din tabla tip țiglă, tabla faltuită și panou sandwich
• Sisteme rezidențiale unde un profil acoperă două module montate pe latura lungă
• Instalații full black, folosind varianta de profil în finisaj negru

Garanție

Politica Corab pentru structuri de montaj: 10 ani standard, extensibil la 15 ani prin înregistrare

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Sina de montaj Corab de 3,7 m este profilul portant longitudinal pe care se așează modulele fotovoltaice în sistemele pentru acoperisuri inclinate. Se fixează pe carligele de țiglă, pe șuruburile cu dublu filet sau pe suportii de tablă faltuită, iar modulele se prind pe ea cu cleme de mijloc și de capăt.

Varianta de referință este MOUNTING RAIL L3700 (31x50) argintiu, cod XPF_SM045A, EAN 5904378628987, executată din aluminiu, cu masă de 2,92 kg pe bucată. Corab mai listează pentru aceeași lungime profilul 30x50 mm în două finisaje: argintiu, cod XPF-SM075C, și negru, cod XPF-SM075D, ultimul folosit pentru instalații cu cerințe estetice (module full black).

Profilul are canal longitudinal pentru piulițe click și șuruburi cu cap cilindric M8, ceea ce permite poziționarea continuă a clemelor și a elementelor de prindere pe toată lungimea. Lungimea de 3,7 m acoperă de regulă două module montate pe latura lungă, iar șinele se pot înădi cu conectori de șină pentru rânduri mai lungi. Șuruburile cu cap cilindric, piulițele click și șaibele necesare asamblării nu sunt incluse și se comandă separat.
