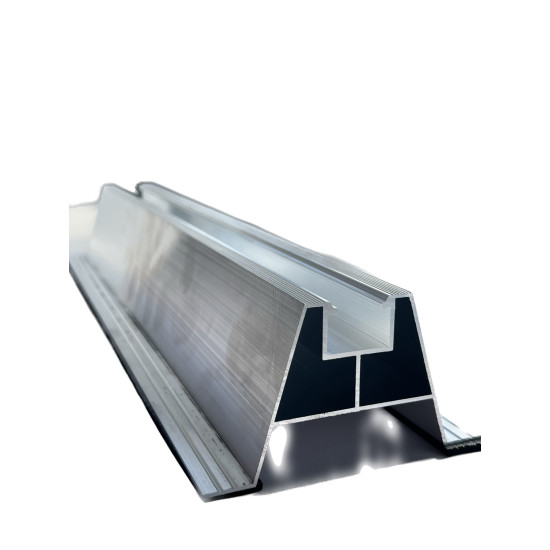

Sina de montare trapezoidala SMT-L400

În loc de o șină continuă de trei metri, aici se folosesc bucăți scurte de 40 de centimetri, așezate doar acolo unde panoul are nevoie de sprijin. Fiecare segment se pune peste o cută a tablei, exact în dreptul punctului de prindere. Rezultatul este mai puțin aluminiu pe acoperiș și mai puține locuri în care se găurește învelitoarea - două lucruri care contează atât pentru costuri, cât și pentru liniștea proprietarului.

Pentru un proprietar, avantajul practic este că fiecare segment vine deja cu garnitura de etanșare montată din fabrică pe talpa care se așază pe tablă, deci nu se lucrează cu siliconi pe șantier și riscul de infiltrație scade. Se alege între două secțiuni, 90x21 mm și 110x60 mm, în funcție de geometria cutelor și de rigiditatea cerută. Prinderea tipică este cu șase șuruburi pe segment, iar canalul de sus permite reglarea clemelor pentru orice lățime de modul, montat pe verticală sau pe orizontală. Este soluția standard folosită de Corab în kiturile pentru acoperișuri din tablă trapezoidală.

Profil Corab S.A. de 400 mm, finisaj argintiu natural, în variantele 90x21 mm cu garnitură (cod XPF-SM084) și 110x60 mm cu garnitură (cod XPF-SM036). Fixare cu șuruburi autoforante 6x25 cu dublu filet și șaibă EPDM, cod Corab M529, din oțel inoxidabil A2, tipic 6 bucăți pe șină. Canalul superior de tip T preia șuruburi cu cap ciocan M8 pentru clemele de mijloc și de capăt. Aceeași șină scurtă, în versiunea SMT-68/400 AL, constituie baza kitului Corab T-021.2 de 1 kW. Garanție Corab: 10 ani standard, extensibil la 15 ani prin înregistrare.

Pentru cine este potrivit

Potrivit pentru instalații rezidențiale și de mică putere pe tablă trapezoidală, unde se urmărește minimizarea numărului de străpungeri și a greutății adăugate pe acoperiș.

Termeni explicați

• Prindere punctuală: Se folosesc bucăți scurte de șină, doar în punctele unde panoul se sprijină, în loc de un profil continuu pe toată lungimea rândului.
• Garnitură din fabrică: Banda de etanșare este deja lipită pe talpa șinei la producător, deci apa este oprită la contactul cu tabla fără lucrări suplimentare pe acoperiș.
• Șurub cu cap ciocan M8: Un șurub cu capul dreptunghiular care intră în canalul șinei și se rotește pentru a se bloca acolo; astfel clema se poate poziționa oriunde.

Specificații tehnice

Aplicații recomandate

• Prindere punctuală a modulelor pe acoperisuri din tabla trapezoidală
• Kituri de montaj Corab tip T-021 pentru sisteme rezidentiale și de mică putere
• Instalații unde se dorește minimizarea numărului de străpungeri în învelitoare
• Montaj vertical sau orizontal al modulelor, cu cleme pe latura scurtă

Garanție

Politica Corab pentru structuri de montaj: 10 ani standard, extensibil la 15 ani prin înregistrare

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

SMT L400 este varianta scurtă, de 400 mm, a sinei trapezoidale Corab. Spre deosebire de profilele continue de 3 m, aceasta se montează punctual, câte un segment peste fiecare cută a tablei, în dreptul punctelor de prindere ale modulului. Soluția reduce semnificativ consumul de aluminiu și numărul de strapungeri în învelitoare, fiind metoda standard folosită de Corab în kiturile pentru acoperisuri din tabla trapezoidală.

Corab listează două variante de secțiune pentru această lungime: SMT L400 (90x21 mm) cu garnitura, cod XPF_SM084, și SMT L400 (110x60 mm) cu garnitura, cod XPF_SM036. Ambele sunt profile de aluminiu în finisaj argintiu, echipate din fabrică cu garnitura de etansare pe talpa de contact cu tabla, ceea ce previne infiltrațiile de apă la nivelul șuruburilor de prindere.

Fixarea se face cu șuruburi autoforante 6x25 cu dublu filet și șaibă EPDM (cod Corab M529, oțel inoxidabil A2), tipic 6 șuruburi pe șină. Canalul superior de tip T preia șuruburi cap ciocan M8, pe care se montează clemele de mijloc și de capăt ale modulelor. Același tip de șină scurtă, în versiunea SMT-68/400 AL, constituie baza kitului Corab T-021.2 de 1 kW.
