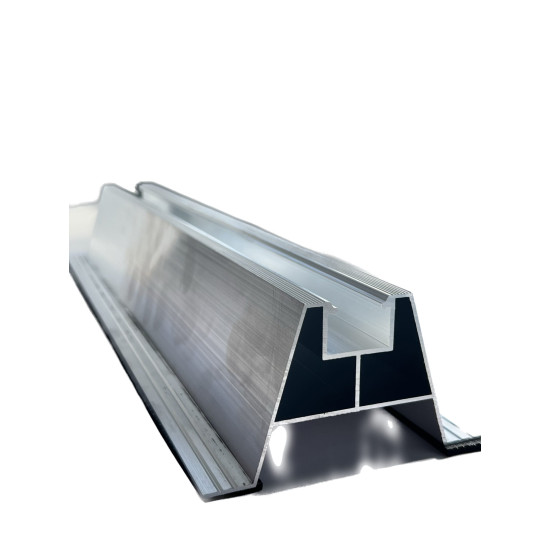

Sina de montare trapezoidala SMT-L3000

Pe acoperișurile din tablă cutată (trapezoidală), panourile nu se pot așeza direct pe învelitoare. Această șină de aluminiu de trei metri se pune transversal peste cute și devine suportul pe care se prind modulele. Se înșurubează direct în tablă, deci nu mai este nevoie de o structură intermediară care să ajungă până în căpriorii de dedesubt.

Trei metri de șină acoperă o porțiune bună dintr-un rând de panouri, iar canalul de pe fața superioară permite mutarea clemelor oriunde pe lungime, deci profilul se potrivește cu orice lățime de modul, montat în picioare sau culcat. Se poate alege între două secțiuni: 90x21 mm, mai ușoară, cu 2,09 kg pe bucată, și 110x60 mm, mai rigidă, cu 3,78 kg - o diferență care contează atât pentru greutatea adăugată pe acoperiș, cât și pentru manipularea la înălțime. Aluminiul nu cere întreținere. Șina se livrează fără garnitură, iar șuruburile autoforante 6x25 și banda autoadezivă EPDM de 20x3 mm se comandă separat.

Profil produs de Corab S.A. (Olsztyn, Polonia), lungime 3000 mm, finisaj argintiu natural. Varianta 90x21 mm: cod XPF_SM086, EAN 5904378627737, masă 2,09 kg, element al sistemului T-023. Varianta 110x60 mm: cod XPF_SM030B, EAN 5904378627805, masă 3,78 kg, aliaj de aluminiu 6060 T66, element al construcției T-02. Canal longitudinal de tip T pentru șuruburi cu cap ciocan M8; fixare în cută cu șuruburi autoforante 6x25 cu dublu filet și garnitură EPDM. Produsul este componentă de sistem și se folosește exclusiv în configurațiile de montaj definite de producător, nu ca element de construcție de sine stătător. Garanție Corab: 10 ani standard, extensibil la 15 ani prin înregistrarea instalației și până la 25 de ani pe acoperirea anticorozivă și perforare.

Pentru cine este potrivit

Potrivit pentru hale, depozite și anexe cu învelitoare din tablă trapezoidală, unde se montează rânduri continue de panouri și se preferă prinderea directă în tablă.

Termeni explicați

• Tablă trapezoidală: Tabla de acoperiș cu cute drepte, în formă de trapez, folosită frecvent la hale și anexe.
• Canal de tip T: Un șanț pe fața de sus a șinei în care intră capul șurubului; permite mutarea clemelor oriunde pe lungime, fără găuri suplimentare.
• Șurub autoforant cu dublu filet: Șurub care își face singur gaura în tablă și, având două filete, trage profilul strâns pe cută, iar garnitura de sub cap oprește apa.

Specificații tehnice

Aplicații recomandate

• Montaj module fotovoltaice pe acoperișuri industriale și agricole din tablă trapezoidală
• Hale, depozite și anexe cu învelitoare metalică cutată
• Sistem de prindere directă în cută, fără traverse pe căpriori
• Montaj module în dispunere orizontală sau verticală, cu cleme pe canalul T

Garanție

Politica Corab pentru structuri de montaj: 10 ani standard, extensibil la 15 ani prin înregistrarea instalației, și până la 25 ani pe acoperirea anticorozivă și perforare

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Sina montaj trapezoidală SMT L3000 este un profil de aluminiu de 3 metri produs de Corab S.A. (Olsztyn, Polonia), destinat fixării modulelor fotovoltaice pe acoperisuri inclinate acoperite cu tabla trapezoidală. Profilul se așează transversal peste cutele tablei și se prinde direct în tabla cu șuruburi autoforante 6x25 cu dublu filet și garnitura EPDM, eliminând nevoia unei structuri intermediare pe capriori.

Corab oferă două variante de profil pentru această lungime: SMT L3000 (90x21 mm), cod XPF_SM086, EAN 5904378627737, masă 2,09 kg, folosit ca element al sistemului T-023, și SMT L3000 (110x60 mm), cod XPF_SM030B, EAN 5904378627805, masă 3,78 kg, executat din aliaj de aluminiu 6060 T66 și folosit ca element al construcției T-02. Ambele sunt livrate în finisaj argintiu natural.

Șina are canal longitudinal de tip T pentru șuruburi cu cap ciocan M8 (T-bolt), astfel încât clemele de mijloc și de capăt se pot poziționa liber pe toată lungimea, adaptându-se la orice lățime de modul. Profilul se comercializează fără garnitură; șuruburile autoforante 6x25 și banda autoadezivă EPDM 20x3 mm (etanșare suplimentară la interfața cu tabla) sunt accesorii opționale, comandate separat.

Produsul este o componentă de sistem de susținere și trebuie folosit exclusiv în configurațiile de montaj definite de producător, nu ca element de construcție de sine statator.
