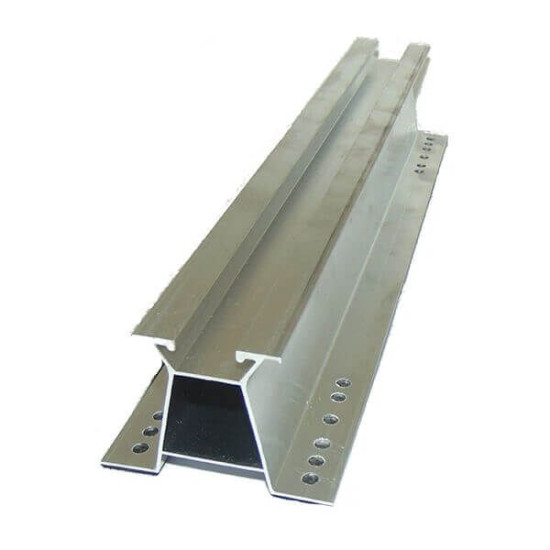

Sina de montare trapezoidala ISO 60/4300mm

Este bara lungă de aluminiu care formează scheletul pe care stau panourile, folosită pe acoperișurile din tablă cutată. Se așază perpendicular pe cutele tablei și se sprijină pe crestele acesteia prin suporți sau prin șine scurte, iar de ea se prind modulele. Rolul ei este să preia greutatea panourilor și forța vântului și să le transmită mai departe către punctele de fixare din acoperiș.

Lungimea de 4300 mm acoperă în mod tipic două module montate peisaj sau patru-cinci module montate portret, deci un rând întreg de panouri stă pe puține bare. Pentru rânduri mai lungi, barele se leagă cap la cap cu conectori de șină. Canalul longitudinal de sus, în formă de T, primește șuruburile cu cap ciocan ale clemelor, astfel încât modulele pot fi poziționate liber pe lungime, fără găuriri făcute la fața locului. Aluminiul se livrează natural sau anodizat și nu ruginește, iar distanța dintre punctele de sprijin nu se alege din ochi, ci se calculează în funcție de zăpada și vântul din zonă.

Profil portant seria 60, lungime 4300 mm, aluminiu extrudat, uzual aliaje din grupa EN AW-6063 / EN AW-6005A, finisaj natural sau anodizat. Interfață module: canal longitudinal tip T pentru cleme cu șurub cu cap ciocan; înnădire prin conector de șină compatibil cu profilul. Distanța între punctele de sprijin pe acoperiș se stabilește prin calcul static, în funcție de grosimea tablei, de pasul cutelor și de încărcările de zăpadă și vânt din amplasament, conform SR EN 1991-1-3 și SR EN 1991-1-4. Elementele de strângere se recomandă din oțel inoxidabil A2, pentru a evita coroziunea galvanică la contactul cu aluminiul.

Pentru cine este potrivit

Potrivit pentru instalații comerciale și agricole pe hale acoperite cu tablă trapezoidală, unde se montează rânduri lungi de module.

Termeni explicați

• Profil portant: Bara care preia greutatea panourilor și forțele din vânt și zăpadă și le transmite structurii acoperișului.
• Cută / creastă: Valul tablei trapezoidale; creasta este partea ridicată, singura pe care se fac prinderile.
• Conector de șină: Piesa care leagă două bare cap la cap pentru a forma un rând continuu mai lung.

Specificații tehnice

Aplicații recomandate

• Structura portantă pe acoperisuri industriale din tabla trapezoidală
• Randuri lungi de module, prin înnadire cu conectori
• Montaj pe suporți U sau pe șine scurte fixate în creasta cutei
• Instalații comerciale și agricole cu învelitoare metalică

Detalii tehnice

Produs generic — specificații standard

Sina de montare din seria 60, cu lungimea de 4300 mm, este profilul portant longitudinal folosit pe acoperisurile din tablă trapezoidală, acolo unde modulele se montează pe două sine paralele orientate perpendicular pe cutele tablei. Profilul se sprijină pe crestele tablei prin suporti de tip U/L sau prin sine scurte și preia incarcarile din module, transmitându-le către punctele de fixare în învelitoare.

Secțiunea este extrudată din aluminiu pentru construcții și include un canal longitudinal de tip T pentru șuruburile cu cap ciocan ale clemelor de mijloc și de capăt, ceea ce permite poziționarea liberă a modulelor pe lungimea barei. Aluminiul se livrează cu suprafața naturală sau anodizată; elementele de strângere se recomandă din oțel inoxidabil A2, pentru a evita coroziunea galvanică la contactul cu aluminiul.

Lungimea de 4300 mm acopera în mod tipic două module montate peisaj sau patru-cinci module montate portret, iar rândurile mai lungi se realizează prin înnadire cu conectori de sina. Distanța între punctele de sprijin pe acoperis se stabilește prin calcul static, în funcție de grosimea tablei, de pasul cutelor și de încarcările de zăpadă și vânt din amplasament, conform SR EN 1991-1-3 și SR EN 1991-1-4.
