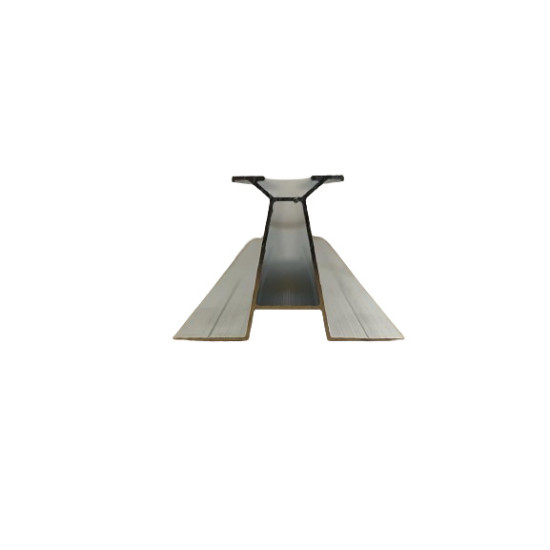

Sina de montare trapezoidala ISO 540mm

Este o bucată scurtă de profil de aluminiu care se prinde direct pe acoperișul de tablă cutată, în dreptul fiecărui punct de prindere al panoului. Spre deosebire de sistemele cu bare lungi continue, aici fiecare modul se sprijină pe câteva astfel de șine scurte, ceea ce înseamnă mult mai puțin aluminiu folosit și greutate mai mică adăugată acoperișului. Este soluția obișnuită la hale și anexe, unde panourile stau lipite de planul acoperișului.

De regulă se montează câte două șine pe modul, așezate transversal peste cute, iar distanța dintre ele nu se alege liber: trebuie să respecte zonele de prindere admise indicate în manualul de instalare al panoului, altfel se pierde garanția modulului. Panoul se fixează cu cleme de mijloc și de capăt care culisează în canalul de sus, deci poziția lui poate fi ajustată pe lungimea șinei. Prinderea pe tablă se face cu șuruburi autoforante cu șaibă de etanșare EPDM, iar între profil și tablă se recomandă un strat de etanșare - bandă butilică sau garnitură EPDM - care protejează perforația și evită contactul direct dintre aluminiu și tabla zincată. Numărul punctelor de fixare se stabilește pe baza calculului de încărcare specific amplasamentului, nu forfetar.

Șină scurtă de tip mini-rail, lungime 540 mm, aluminiu extrudat, montaj direct pe creasta cutei, fără șină continuă. Prindere modul prin canal superior pentru cleme de mijloc și de capăt. Fixare recomandată cu șuruburi autoforante cu șaibă de etanșare EPDM, cu strat intermediar de etanșare între profil și tablă pentru a evita contactul galvanic aluminiu - tablă zincată. Aplicabilă pe acoperișuri cu pantă mică, cu condiția ca rigiditatea cutelor să permită preluarea încărcărilor din vânt și zăpadă.

Pentru cine este potrivit

Potrivit pentru hale, depozite și construcții agricole cu tablă cutată, unde nu se justifică șine continue și contează greutatea adăugată pe acoperiș.

Termeni explicați

• Zone de prindere admise: Porțiunile de pe rama panoului unde producătorul permite fixarea clemelor; în afara lor, garanția modulului se pierde.
• Bandă butilică: Bandă adezivă elastică folosită sub șină pentru a etanșa perforația și a separa aluminiul de tabla zincată.
• Cleme de mijloc și de capăt: Piesele care strâng panoul pe șină: cele de mijloc prind două module vecine, cele de capăt închid rândul.

Specificații tehnice

Aplicații recomandate

• Montaj panouri fotovoltaice pe acoperisuri de hale din tabla trapezoidală
• Sisteme pe acoperisuri cu panta mică unde nu se justifică sine continue
• Instalații unde se urmărește greutate suplimentară minimă pe acoperis
• Anexe, depozite și construcții agricole acoperite cu tablă cutată

Detalii tehnice

Produs generic — specificații standard

Sina șcurta de montaj din aluminiu extrudat, cu lungimea de 540 mm, destinată fixării panourilor fotovoltaice direct pe acoperisuri din tabla trapezoidală. Spre deosebire de sistemele cu sine continue, mini-sinele se montează individual pe creasta cutei, în dreptul fiecărui punct de prindere al modulului, ceea ce reduce semnificativ cantitatea de aluminiu și greutatea adăugată pe acoperis.

Profilul dispune de un canal superior în care culisează clemele de mijloc și de capăt, astfel încât modulul poate fi poziționat liber pe lungimea șinei. Fixarea pe tabla se face cu șuruburi autoforante prevăzute cu șaibă de etansare EPDM, iar între profil și tabla se recomandă un strat de etansare (bandă butilică sau garnitură EPDM) pentru a proteja perforația și pentru a evita contactul galvanic direct dintre aluminiu și tabla zincată.

Se montează de regulă câte două sine pe modul, așezate transversal peste cute, distanța dintre ele fiind dictată de zonele de prindere admise indicate în manualul de instalare al panoului. Soluția este potrivită pentru hale industriale, anexe și acoperisuri cu pantă mică, unde cutele tablei sunt suficient de rigide pentru a prelua încărcările din vânt și zăpadă. Numărul punctelor de fixare se stabilește pe baza calculului de încărcare specific amplasamentului, nu forfetar.
