Sina de montare trapezoidala ISO 290mm

Este o bucată scurtă de profil de aluminiu care se prinde direct pe acoperișul de tablă cutată și pe care se fixează panoul. În loc de bare lungi întinse pe tot acoperișul, fiecare modul stă pe câteva astfel de șine scurte, așezate pe crestele tablei. Rezultatul este mai puțin aluminiu folosit și o greutate suplimentară mai mică pusă pe acoperiș, ceea ce contează la halele cu structură ușoară.

Șina se așază pe vârful cutei, adică pe partea ridicată a tablei, unde apa nu stagnează, și se prinde cu șuruburi autoforante - șuruburi care își fac singure gaura în tablă - prevăzute cu șaibă de etanșare. Pe talpa șinei există o garnitură, de obicei din EPDM, care se turtește pe tablă la strângere; împreună cu șaiba, aceasta oprește infiltrațiile prin gaura făcută. Panoul se prinde de canalul de sus al șinei, cu cleme de mijloc și de capăt, deci poziția modulului se poate ajusta pe lungime. Câte șine intră pe un modul și câte șuruburi pe fiecare șină se stabilesc prin calcul, nu forfetar, în funcție de grosimea tablei și de încărcările din vânt și zăpadă.

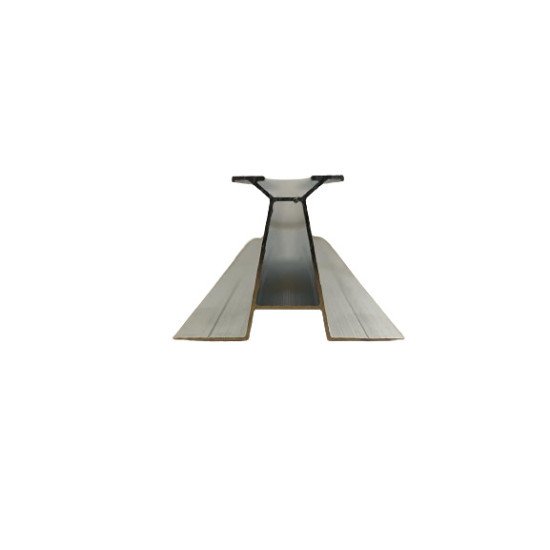

Șină scurtă de tip mini-rail, lungime 290 mm, aluminiu extrudat cu garnitură de etanșare EPDM. Interfață module: canal superior pentru cleme cu șurub cu cap ciocan. Fixare cu șuruburi autoforante sau autofiletante cu șaibă de etanșare, înșurubate în creasta cutei; dimensionarea se face în funcție de grosimea tablei, de lățimea și pasul crestelor și de încărcările de vânt și zăpadă. Se recomandă elemente de fixare din oțel inoxidabil, pentru compatibilitate galvanică cu aluminiul șinei și cu rama modulului.

Pentru cine este potrivit

Potrivit pentru hale și acoperișuri din tablă trapezoidală unde modulele se montează paralel cu planul acoperișului și se urmărește greutate adăugată minimă.

Termeni explicați

• Tablă trapezoidală: Tablă de acoperiș cu profil în valuri unghiulare; partea ridicată se numește creastă, iar prinderea se face acolo.
• Mini-rail: Soluție cu șine scurte așezate individual în locul barelor lungi continue, care folosește mai puțin material.
• Șurub autoforant: Șurub care își perforează singur gaura în tablă, cu o șaibă de cauciuc care etanșează perforația.

Specificații tehnice

Aplicații recomandate

• Montaj paralel cu acoperisul pe hale industriale cu tabla trapezoidală
• Acoperisuri rezidentiale cu țiglă metalică trapezoidală
• Instalații unde se dorește masa suplimentară redusă pe acoperis
• Configurații fără sine longitudinale continue

Detalii tehnice

Produs generic — specificații standard

Sina scurtă de montaj de 290 mm este destinată fixării modulelor fotovoltaice direct pe acoperisurile din tablă trapezoidală, în soluția așa-numită mini-rail. Spre deosebire de montajul clasic cu sine longitudinale continue, aici fiecare modul este susținut de mai multe sine scurte așezate pe crestele tablei, ceea ce reduce cantitatea de aluminiu folosită și masa suplimentară adăugată acoperisului.

Profilul este din aluminiu extrudat și are un canal superior pentru suruburile cu cap ciocan ale clemelor de mijloc și de capăt, iar pe talpa de așezare este prevăzută o garnitură de etansare, uzual din EPDM, care se comprimă pe tablă la strângere. Fixarea se face cu suruburi autoforante sau autofiletante cu saiba de etansare, insurubate în creasta cutei; combinația garnitură plus saiba de etansare asigură etanseitatea străpungerii învelitorii.

Soluția se pretează acoperisurilor de hăle și clădiri industriale, unde modulele se montează paralel cu planul acoperisului. Numarul de șine scurte pe modul și numărul de șuruburi pe șină se stabilesc prin calcul, în funcție de grosimea tablei, de lățimea și pasul crestelor și de incarcarile de vânt și zăpadă. Se recomandă elemente de fixare din oțel inoxidabil, pentru compatibilitate galvanică cu aluminiul șinei și cu rama modulului.
