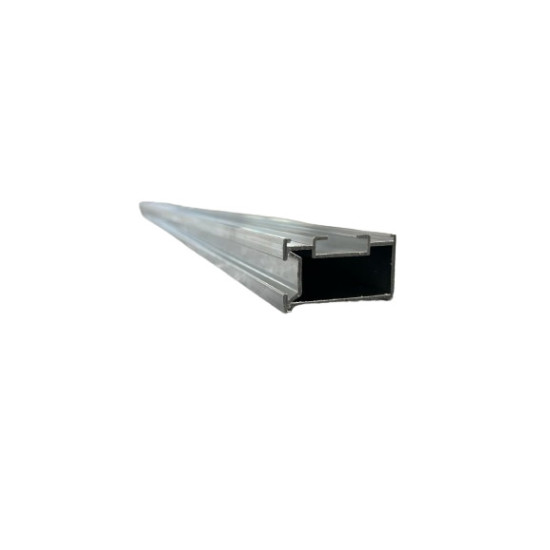

Sina aluminiu ISO cu prindere laterala la 3.5 m

Este bara de aluminiu care susține panourile pe acoperiș, în varianta de lungime medie. Se sprijină pe cârligele fixate în acoperiș, iar pe ea se prind modulele cu cleme. Elementele de susținere - cârlige, suporți, conectori - se cuplează direct pe flancul profilului, ceea ce scade înălțimea ansamblului și reduce numărul de piese intermediare, deci și timpul de montaj.

Lungimea de 3500 mm acoperă în mod tipic două module montate portret sau un modul montat peisaj plus rezervă de reglaj. Față de barele scurte, un profil mai lung înseamnă mai puține îmbinări pe acoperiș, deci mai puține puncte care trebuie verificate și mai puțin timp de montaj. Canalul longitudinal de sus, în formă de T, primește șuruburile cu cap ciocan ale clemelor de mijloc și de capăt, astfel încât modulele se pot poziționa liber pe lungimea barei, fără găuriri improvizate la fața locului. Aluminiul se livrează natural sau anodizat și nu ruginește, iar barele se înnădesc între ele cu conectori dedicați pentru a forma rânduri lungi.

Profil portant din aluminiu extrudat, uzual aliaje din grupa EN AW-6063 / EN AW-6005A, finisaj natural sau anodizat, lungime 3500 mm. Conectare accesorii lateral pe profil, plus canal longitudinal tip T pentru cleme cu șurub cu cap ciocan; îmbinarea tronsoanelor se face cu conectori dedicați, care transmit momentul încovoietor peste rostul de înnădire. Numărul și poziția punctelor de sprijin se determină prin calcul static, în funcție de încărcarea de zăpadă și de presiunea vântului din amplasament; tabelele de deschideri admisibile publicate de producătorul de sistem trebuie respectate pentru validitatea garanției structurale.

Pentru cine este potrivit

Potrivit pentru instalații rezidențiale și mici comerciale cu rânduri de lungime medie, unde se urmărește reducerea numărului de îmbinări.

Termeni explicați

• Montaj portret / peisaj: Panoul așezat vertical (portret) sau orizontal (peisaj); orientarea decide câte module intră pe o bară.
• Înnădire: Legarea a două bare cap la cap cu un conector, ca să formeze un rând continuu mai lung.
• Deschidere admisibilă: Distanța maximă între două puncte de sprijin, calculată astfel încât bara să nu se încovoaie sub zăpadă și vânt.

Specificații tehnice

Aplicații recomandate

• Randuri medii de module pe acoperis inclinat cu țiglă ceramică sau beton
• Instalații rezidențiale și mici comerciale
• Configurații cu module montate portret, pe două sine paralele
• Reducerea numărului de îmbinări față de sinele scurte

Detalii tehnice

Produs generic — specificații standard

Șina de aluminiu cu prindere laterală și lungimea de 3500 mm este varianta de lungime medie a aceleiași familii de profile portante. Prinderea laterală înseamnă că elementele de susținere - cârlige de acoperiș, suporți, conectori - se cuplează direct pe flancul profilului, ceea ce scade înălțimea de construcție a ansamblului și reduce numărul de piese intermediare.

Materialul este aluminiu extrudat pentru construcții, cu suprafață naturală sau anodizată; secțiunea include un canal longitudinal de tip T pentru șuruburile cu cap ciocan ale clemelor de mijloc și de capăt, astfel încât modulele pot fi poziționate liber pe lungimea barei, fără găuriri la fața locului. Îmbinarea tronsoanelor se face cu conectori dedicați, care transmit momentul încovoietor peste rostul de înnădire.

Lungimea de 3500 mm acoperă în mod tipic două module montate portret sau un modul montat peisaj plus rezerva de reglaj, și reduce numărul de îmbinări față de barele scurte. Numărul și poziția punctelor de sprijin se determină prin calcul static, în funcție de încărcarea de zăpadă și de presiunea vântului din amplasament; producătorii de sisteme publică tabele de deschideri admisibile pentru fiecare profil, care trebuie respectate pentru validitatea garanției structurale.
