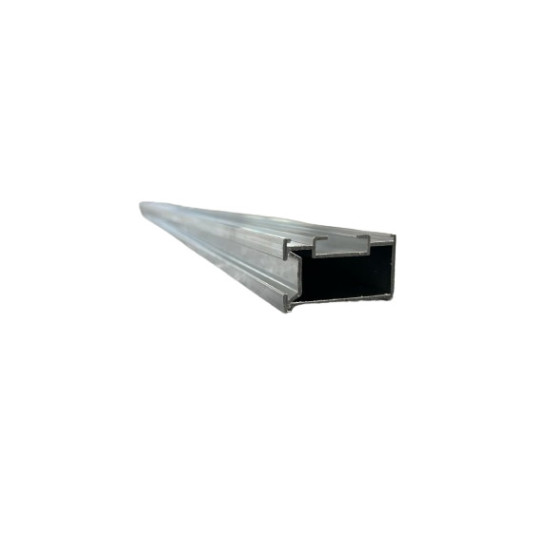

Sina aluminiu ISO cu prindere laterala la 2,4 m

Este bara de aluminiu pe care stau efectiv panourile fotovoltaice. Se fixează peste cârligele prinse în acoperiș și formează scheletul pe care se prind modulele cu cleme. Particularitatea acestui profil este că accesoriile se cuplează pe fața laterală a barei, nu doar pe canalul de sus - astfel ansamblul stă mai jos, mai aproape de acoperiș, și se montează mai repede, pentru că dispar piesele intermediare dintre cârlig și șină.

Lungimea de 2400 mm este cea potrivită pentru câmpuri mici de panouri, rânduri scurte și completarea capetelor de rând, acolo unde o bară de 4-6 m ar rămâne tăiată și ar genera deșeu de material. Profilul este extrudat din aluminiu, material ușor și rezistent la coroziune datorită stratului natural de oxid care se formează la suprafață, deci nu ruginește pe acoperiș. Canalul de sus, în formă de T, primește șuruburile cu cap ciocan ale clemelor de mijloc și de capăt, ceea ce înseamnă că panourile pot fi poziționate oriunde pe lungimea barei, fără găuriri la fața locului. Se livrează cu suprafață naturală sau anodizată, iar barele se pot înnădi între ele cu conectori dedicați.

Profil portant din aluminiu extrudat, uzual aliaje din grupa EN AW-6063 / EN AW-6005A, finisaj natural sau anodizat, lungime 2400 mm. Conectare accesorii lateral, direct pe profil, plus canal superior tip T pentru cleme cu șurub cu cap ciocan; înnădire prin conector de șină compatibil cu profilul. Deschiderea între cârlige se stabilește prin calcul static, în funcție de încărcările de zăpadă și vânt din amplasament, conform SR EN 1991-1-3 și SR EN 1991-1-4. Elementele de strângere se recomandă din oțel inoxidabil A2, pentru compatibilitate galvanică cu aluminiul.

Pentru cine este potrivit

Potrivit pentru o instalație rezidențială mică sau pentru completarea capetelor de rând, unde o bară lungă ar însemna material tăiat și aruncat.

Termeni explicați

• Prindere laterală: Cârligele și accesoriile se prind pe flancul barei, nu doar pe canalul de sus, ceea ce scade înălțimea totală a montajului.
• Canal tip T: Șanțul de pe partea de sus a barei în care culisează șuruburile clemelor, ca panourile să poată fi așezate oriunde pe lungime.
• Coroziune galvanică: Degradarea care apare când două metale diferite se ating în prezența apei; se evită folosind șuruburi de inox împreună cu aluminiul.

Specificații tehnice

Aplicații recomandate

• Randuri scurte de module pe acoperis inclinat cu țiglă
• Completarea capetelor de câmp, pentru reducerea deșeului de material
• Instalații rezidențiale de mică putere
• Montaj rapid, unde carligele se prind direct pe lateralul șinei

Detalii tehnice

Produs generic — specificații standard

Șina de aluminiu cu prindere laterală și lungimea de 2400 mm este un profil portant conceput astfel încât cârligele de acoperiș, conectorii și accesoriile să se cupleze pe fața laterală a barei, nu doar pe canalul superior. Această geometrie reduce înălțimea totală de construcție a sistemului și scurtează timpul de montaj, deoarece elimină piese intermediare între cârlig și șină.

Profilul este extrudat din aluminiu pentru construcții, material ales pentru raportul favorabil rezistența/masa și pentru rezistența la coroziune atmosferică dată de stratul natural de oxid; suprafața se livrează natural sau anodizată. Canalul superior de tip T preia șuruburile cu cap ciocan ale clemelor de mijloc și de capăt, permițând poziționarea continuă a modulelor pe toata lungimea barei.

Lungimea de 2400 mm este potrivită pentru câmpuri mici, pentru rânduri scurte și pentru completarea capetelor de rând, unde o bară de 4-6 m ar genera deșeu. Tronsoanele se înnădesc cu conectori dedicați profilului, iar deschiderea între cârlige se stabilește prin calcul static în funcție de încărcările de zăpadă și vânt din amplasament, conform SR EN 1991-1-3 și SR EN 1991-1-4. Elementele de strângere se recomandă din oțel inoxidabil A2, pentru compatibilitate galvanică cu aluminiul.
