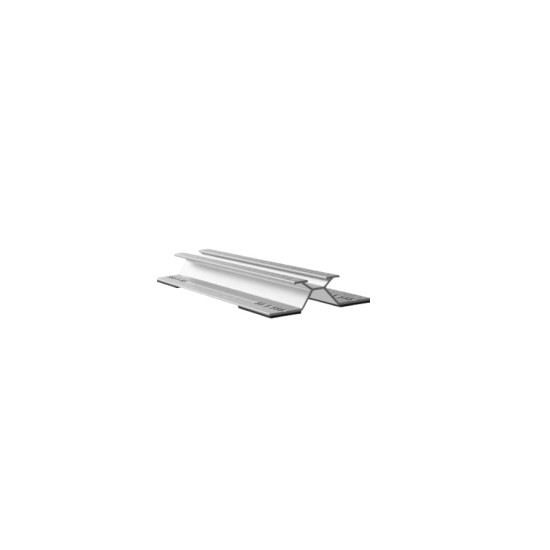

Sina aluminiu ISO 4300mm trapezoidal

Șina este bara de aluminiu care ține efectiv panourile, așa cum un raft ține cărțile. Ea se prinde de acoperiș prin cârlige sau suporți, iar panourile se strâng pe ea cu cleme. Pe toată lungimea barei există un canal, un fel de șanț în formă de T, în care se introduc șuruburile clemelor, motiv pentru care panourile pot fi poziționate oriunde pe bară, fără să se dea găuri la fața locului.

Lungimea de 4300 mm acoperă în mod tipic 2 panouri montate pe orizontală sau 4-5 panouri montate pe verticală, deci pentru un rând mai lung se leagă mai multe bare cap la cap cu conectori de șină. Aluminiul rezistă natural la ploaie și umezeală datorită stratului de oxid format la suprafață, iar șuruburile din inox nu produc coroziune la contactul cu el, așa că structura nu cere întreținere. Bara se livrează în finisaj natural, numit mill finish, sau anodizată, diferența fiind în principal estetică. Pe acoperișurile din tablă trapezoidală șina se așază transversal peste cutele tablei și se fixează pe suporți de tip U sau L.

Profil de aluminiu extrudat, uzual din aliaje din grupa EN AW-6063 sau EN AW-6005A, în stare călită și îmbătrânită artificial, cu unul sau mai multe canale longitudinale de tip T pentru șuruburi M8 cu cap ciocan. Fixare pe tablă trapezoidală prin suporți de tip U/L sau șine scurte, cu șuruburi autoforante cu șaibă EPDM prinse în creasta cutei; înnădirea tronsoanelor se face cu conector (eclisă) de șină. Deschiderea între punctele de sprijin se stabilește prin calcul static, în funcție de încărcările de zăpadă și vânt din amplasament, conform SR EN 1991-1-3 și SR EN 1991-1-4.

Pentru cine este potrivit

Potrivit pentru hale, anexe și case cu învelitoare din tablă trapezoidală, unde se montează rânduri lungi de panouri și se preferă bara lungă în locul multor tronsoane scurte.

Termeni explicați

• Canal pentru șurub cu cap ciocan: Șanțul din bară în care șurubul se introduce pieziș și se blochează la rotire; permite mutarea clemelor oriunde pe lungimea barei.
• Tablă trapezoidală: Tabla ondulată în trepte, cu cute drepte, folosită la halele industriale și la unele acoperișuri de casă.
• Înnădire: Legarea a două bare cap la cap cu o piesă intermediară, ca să rezulte un rând continuu mai lung.

Specificații tehnice

Aplicații recomandate

• Structură portantă pentru module FV pe hale și acoperișuri industriale din tablă trapezoidală
• Acoperișuri rezidențiale cu țiglă metalică de tip trapezoidal
• Randuri lungi de module, prin înnadire cu conectori de sina
• Configurații cu module montate portret sau peisaj, pe două sine paralele

Detalii tehnice

Produs generic — specificații standard

Sina de montaj din aluminiu extrudat cu lungimea de 4300 mm reprezintă elementul portant orizontal al unei structuri fotovoltaice montate pe acoperis din tablă trapezoidală. Profilul este prevăzut cu unul sau mai multe canale longitudinale de tip T, în care se introduc suruburile cu cap ciocan ale clemelor de mijloc, ale clemelor de capăt și ale suportilor de fixare, ceea ce permite poziționarea continuă a modulelor pe toată lungimea barei, fără găuriri suplimentare la fața locului.

Profilele de acest tip se realizează prin extrudare din aliaje de aluminiu pentru construcții (uzual din grupa EN AW-6063 sau EN AW-6005A, în stare calită și imbatrânită artificial), material care oferă raport bun rezistență/masă și rezistență naturală la coroziune atmosferică prin stratul de oxid; suprafața se livrează în mod curent naturală (mill finish) sau anodizată. Combinația aluminiu-otel inoxidabil A2 la elementele de strângere evită coroziunea galvanică în îmbinări.

Pe acoperișurile din tablă trapezoidală șina se așează transversal pe cutele tablei și se fixează pe suporți de tip U/L sau pe șine scurte, cu șuruburi autoforante cu șaibă EPDM prinse în creasta cutei. Lungimea de 4300 mm acoperă în mod tipic 2 module montate pe orizontală sau 4-5 module montate pe verticală, iar tronsoanele se înnădesc cu conectori de șină pentru rânduri continue. Deschiderea între puncte de sprijin se stabilește prin calcul static, în funcție de încărcările de zăpadă și vânt din amplasament conform SR EN 1991-1-3 și SR EN 1991-1-4.
