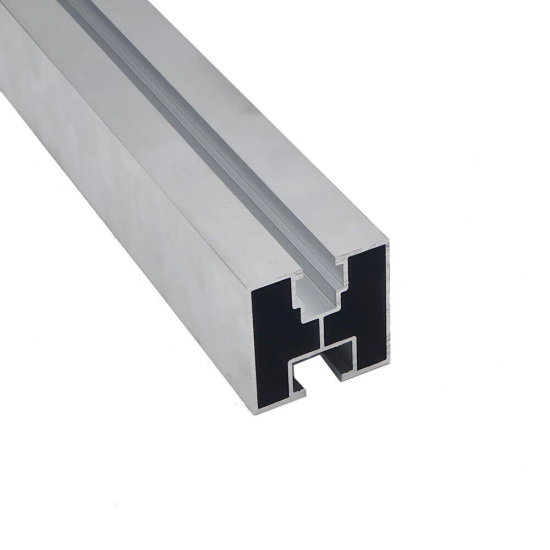

Profil aluminiu tip H 40x40 mm - lungime 3600 mm

Este aceeași bară de aluminiu pe care se prind panourile, doar mai lungă. Fiind mai lungă, acoperi un rând de panouri cu mai puține bucăți, deci ai mai puține locuri unde două șine trebuie legate una de alta. Mai puține îmbinări înseamnă montaj mai rapid și mai puține puncte care ar putea slăbi în timp.

Lungimea de 3600 mm este dimensionată pentru rânduri lungi de module, tipice pe hale și clădiri comerciale, dar utilă și la sisteme rezidențiale mari. Canalul inferior lasă șuruburile să fie poziționate liber pe toată lungimea, ceea ce ajută mult atunci când cârligele trebuie prinse în căpriori, iar poziția căpriorilor nu coincide cu poziția panourilor. La lungimi de peste 3 m devine relevantă dilatarea termică a aluminiului: pe acoperiș, diferența de temperatură între iarnă și vară poate depăși 60 K, iar profile legate rigid cap la cap pe zeci de metri dezvoltă eforturi în punctele de ancorare, așa că se prevăd rosturi de dilatare la intervalele indicate de furnizorul sistemului. Ca și varianta scurtă, nu ruginește și nu cere întreținere.

Profil portant din aluminiu extrudat, secțiune tip H 40x40 mm, lungime 3600 mm, identic constructiv cu varianta de 2400 mm. Canal superior pentru clemele de mijloc și de capăt, canal inferior pentru șuruburile de fixare pe cârlige și adaptoare, cu poziționare liberă pe lungime. Aliaje utilizate curent la acest tip de profil: EN AW-6005A sau EN AW-6063, rezistente la coroziune atmosferică și compatibile electrochimic cu ramele modulelor. Îmbinare prin conector de șină; pe trasee lungi se prevăd rosturi de dilatare conform instrucțiunilor furnizorului, iar deschiderea maximă între două puncte de sprijin se determină prin calcul static, în funcție de încărcarea din zăpadă, vânt și zona de acoperiș.

Pentru cine este potrivit

Potrivit pentru rânduri lungi și continue de panouri - hale, clădiri comerciale, sisteme rezidențiale mari - unde se dorește un număr cât mai mic de înnădiri.

Termeni explicați

• Înnădire: Legarea a două șine cap la cap ca să obții una mai lungă; fiecare înnădire cere un conector și timp de montaj.
• Dilatare termică: Metalul se lungește când se încălzește și se scurtează când se răcește; pe zeci de metri de șină, diferența devine semnificativă.
• Rost de dilatare: O întrerupere lăsată intenționat pe traseul șinei, ca mișcarea din dilatare să nu forțeze punctele de prindere.

Specificații tehnice

Aplicații recomandate

• Randuri lungi de module pe acoperisuri de hale și clădiri comerciale
• Sisteme rezidențiale mari, cu număr redus de înnădiri
• Structuri pe acoperis terasa și pe cadre metalice
• Montaje unde pozițiile carligelor nu coincid cu pozițiile modulelor

Detalii tehnice

Produs generic — specificații standard

Profil portant din aluminiu extrudat cu secțiune tip H de 40x40 mm și lungimea de 3600 mm, identic constructiv cu varianta de 2400 mm, dar dimensionat pentru rânduri lungi de module. Lungimea mai mare reduce numărul de îmbinări pe rând, ceea ce scade timpul de montaj și elimină puncte potențiale de slăbire structurală.

Secțiunea în H asigură canal superior pentru clemele de mijloc și de capăt și canal inferior pentru șuruburile de fixare pe cârlige și adaptoare, cu poziționare liberă pe lungime - un avantaj real când pozițiile cârligelor sunt impuse de căpriori și nu coincid cu pozițiile modulelor. Materialul este aluminiu de extrudare din familia utilizată curent la structuri fotovoltaice (uzual EN AW-6005A sau EN AW-6063), rezistent la coroziune atmosferică și compatibil electrochimic cu ramele modulelor.

La lungimi de peste 3 m devine relevantă dilatarea termică a aluminiului: pe un acoperis, diferența de temperatură între iarna și vara poate depăși 60 K, iar profilele legate rigid cap la cap pe zeci de metri dezvoltă eforturi în punctele de ancorare. De aceea, pe trasee lungi se prevăd rosturi de dilatare la intervale conform instrucțiunilor furnizorului de sistem. Deschiderea maximă între două puncte de sprijin se determină prin calcul static, în funcție de încărcarea din zăpadă, vânt și zona de acoperis.
