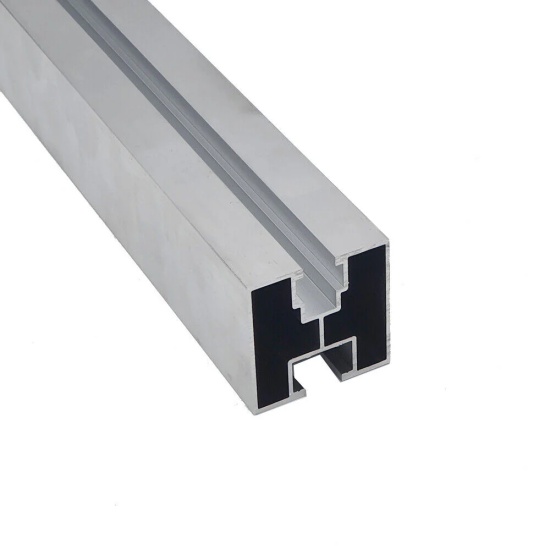

Profil aluminiu tip H 40x40 mm - lungime 2400 mm

Este bara de aluminiu pe care se așază și se prind panourile fotovoltaice. Secțiunea în formă de H îi dă canale pe ambele fețe: în cel de sus intră clemele care strâng ramele panourilor, iar în cel de jos intră șuruburile cu care șina se prinde de cârlige, adaptoare sau picioare de fixare. Practic, totul se montează prin glisare, fără găurire suplimentară.

Lungimea de 2400 mm este potrivită pentru rânduri scurte și pentru acoperișuri fragmentate, unde coșuri sau ferestre de mansardă taie suprafața utilă, și este ușor de transportat și manevrat pe acoperiș. Dacă ai nevoie de rânduri mai lungi, profilele se înnădesc cu conectori de șină, cu îmbinarea plasată lângă un punct de sprijin, nu la mijlocul deschiderii. Fiind din aluminiu, la fel ca ramele panourilor, nu are nevoie de protecție anticorozivă suplimentară pe acoperiș și nu cere întreținere. Distanța dintre suporți nu se alege din ochi, ci prin calcul static, în funcție de zăpada și vântul din zonă - la marginile și colțurile acoperișului deschiderea se reduce.

Profil portant din aluminiu extrudat, secțiune tip H 40x40 mm, lungime 2400 mm, cu canal superior pentru cleme de mijloc și de capăt și canal inferior pentru șuruburile de prindere pe cârlige, adaptoare sau picioare de fixare, fără găurire suplimentară. Aliaje uzuale pentru acest tip de profil: EN AW-6005A sau EN AW-6063, în stare călită și îmbătrânită artificial, care combină rezistența mecanică cu rezistența bună la coroziune atmosferică. Îmbinare prin conector de șină pentru profil tip H, poziționat lângă un punct de sprijin. Deschiderea dintre suporți se stabilește prin calcul static, în funcție de încărcarea din zăpadă și vânt și de zona de acoperiș.

Pentru cine este potrivit

Potrivit pentru acoperișuri cu rânduri scurte de panouri sau cu suprafață fragmentată, unde o șină lungă ar fi greu de manevrat și ar trebui oricum debitată.

Termeni explicați

• Profil tip H: Bară de aluminiu a cărei secțiune seamănă cu litera H, cu câte un canal pe fiecare față, în care intră clemele și șuruburile.
• Aluminiu extrudat: Aluminiu împins printr-o matriță ca să capete aceeași formă exactă pe toată lungimea; așa se obțin canalele profilului.
• Calcul static: Calculul care stabilește la ce distanță pot sta suporții, ca șina să nu se îndoaie sub zăpadă și vânt.

Specificații tehnice

Aplicații recomandate

• Șină portantă pentru montaj panouri fotovoltaice pe acoperiș înclinat
• Structuri pe acoperis terasa și pe suporti metalici
• Rânduri scurte de module sau suprafețe fragmentate de acoperiș
• Realizarea de structuri modulare extensibile prin conectori

Detalii tehnice

Produs generic — specificații standard

Profil portant din aluminiu extrudat, cu secțiunea tip H de 40x40 mm și lungimea de 2400 mm, folosit ca sină pe care se prind panourile fotovoltaice. Secțiunea în formă de H oferă canale pe ambele fețe: canalul superior primește clemele de mijloc și de capăt, iar canalul inferior permite introducerea șuruburilor de prindere pe carlige, adaptoare sau picioare de fixare, fără găurire suplimentară.

Profilele de acest tip se realizează din aliaje de aluminiu pentru extrudare specifice construcțiilor de susținere fotovoltaică (uzual din familia EN AW-6005A sau EN AW-6063, în stare calită și imbatrânită artificial), care combină rezistența mecanică cu rezistența bună la coroziune atmosferică. Fiind din aluminiu, profilul este compatibil electrochimic cu rama modulelor și nu necesită protecție anticorozivă suplimentară pe acoperis.

Lungimea de 2400 mm este potrivită pentru rânduri scurte, pentru montaje pe suprafețe fragmentate și pentru transport și manipulare ușoară pe acoperiș. Pentru rânduri lungi, profilele se înnădesc cu conectori de șină, cu îmbinarea plasată lângă un punct de sprijin, nu la mijlocul deschiderii. Distanța între suporți se stabilește prin calcul static, în funcție de încărcarea din zăpadă și vânt și de zona de acoperiș - marginile și colțurile necesită reducerea deschiderii.
