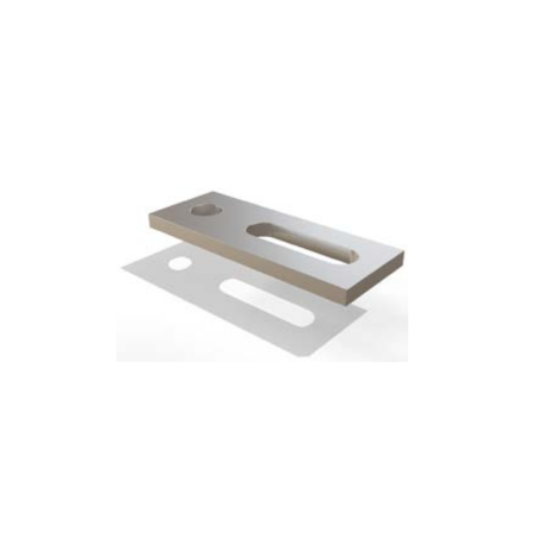

Placa de montaj (Adaptor) inox H17 pentru sisteme fotovoltaice - M10

Este piesa intermediară dintre punctul de ancorare din acoperiș și șina pe care stau panourile. Oferă o suprafață plană de sprijin și un punct de prindere cu șurub, astfel încât cele două elemente să se poată lega ferm chiar dacă nu se potrivesc direct. Este făcută din inox pentru că stă permanent afară și pentru că, prin ea, trece toată încărcarea sistemului.

Adaptorul lucrează în contact permanent cu apa și cu condensul și transmite integral forțele din vânt și zăpadă, de aceea execuția din oțel inoxidabil contează: are rezistență mecanică superioară aluminiului la același gabarit și nu se corodează în timp. Găurile alungite prezente uzual la acest tip de adaptor permit reglajul fin al poziției înainte de strângerea definitivă, ceea ce ajută la alinierea șinelor pe acoperișuri cu abateri de planeitate. Strângerea se face cu piuliță autoblocantă cu flanșă M10, la cuplul indicat de furnizorul sistemului. La interfața cu profilul de aluminiu se folosesc elemente de asamblare tot din inox, ca să nu apară coroziune între metale diferite.

Placă de montaj din oțel inoxidabil, variantă dimensională H17, cu interfață filetată M10, între elementul de ancorare din acoperiș (cârlig, șurub cu ochi sau suport) și profilul de aluminiu de montaj. Inoxul asigură rezistență mecanică superioară aluminiului la același gabarit și comportare stabilă la coroziune; la interfața cu aluminiul se recomandă elemente de asamblare tot din inox, pentru un cuplu galvanic controlat. Găurile alungite permit reglajul fin al poziției; strângere cu piuliță autoblocantă cu flanșă M10, la cuplul indicat de furnizorul sistemului, verificat cu cheie dinamometrică.

Pentru cine este potrivit

Potrivit acolo unde punctul de ancorare din acoperiș nu se potrivește direct cu șina - montaje pe cârlige, pe structuri metalice sau situații care cer reglaj înainte de strângerea finală.

Termeni explicați

• Adaptor / placă de montaj: Piesa intermediară care face două componente diferite să se potrivească și să se poată prinde una de alta.
• Găuri alungite: Găuri ovale, nu rotunde, care lasă șurubul să alunece câțiva milimetri, ca să poți regla poziția înainte de a strânge.
• Inox: Oțel inoxidabil - nu ruginește în ploaie și se comportă bine în contact cu aluminiul.

Specificații tehnice

Aplicații recomandate

• Interfata între carligul de acoperis și sina de aluminiu
• Adaptare a punctelor de ancorare la structuri metalice
• Montaje care necesită reglaj de poziție înainte de strângerea finală
• Sisteme fotovoltaice unde se cere rezistența ridicată la coroziune

Detalii tehnice

Produs generic — specificații standard

Placa de montaj din oțel inoxidabil, executată în varianta dimensională H17, cu interfață filetată M10. Piesa are rol de adaptor între elementul de ancorare din acoperiș (cârlig, șurub cu ochi sau suport) și profilul de aluminiu pe care se montează panourile, oferind o suprafață plană de rezemare și punctul de prindere cu șurub M10.

Execuția din inox este cerută de funcție: adaptorul lucrează la exterior, în contact permanent cu apa și cu condens, și transmite integral încarcările din vânt și zăpadă. Otelul inoxidabil asigură rezistența mecanică superioară aluminiului la același gabarit și evită coroziunea în timp; la interfața cu profilul de aluminiu se recomandă folosirea de elemente de asamblare tot din inox, pentru un cuplu galvanic controlat.

Gaurile alungite prezente uzual la acest tip de adaptor permit reglajul fin al poziției înainte de strângerea definitivă, ceea ce ajută la alinierea sinelor pe acoperisuri cu abateri de planeitate. Strangerea se face cu piulița autoblocantă cu flanșa M10 și cu cuplul indicat de furnizorul sistemului, verificat cu cheie dinamometrică.
