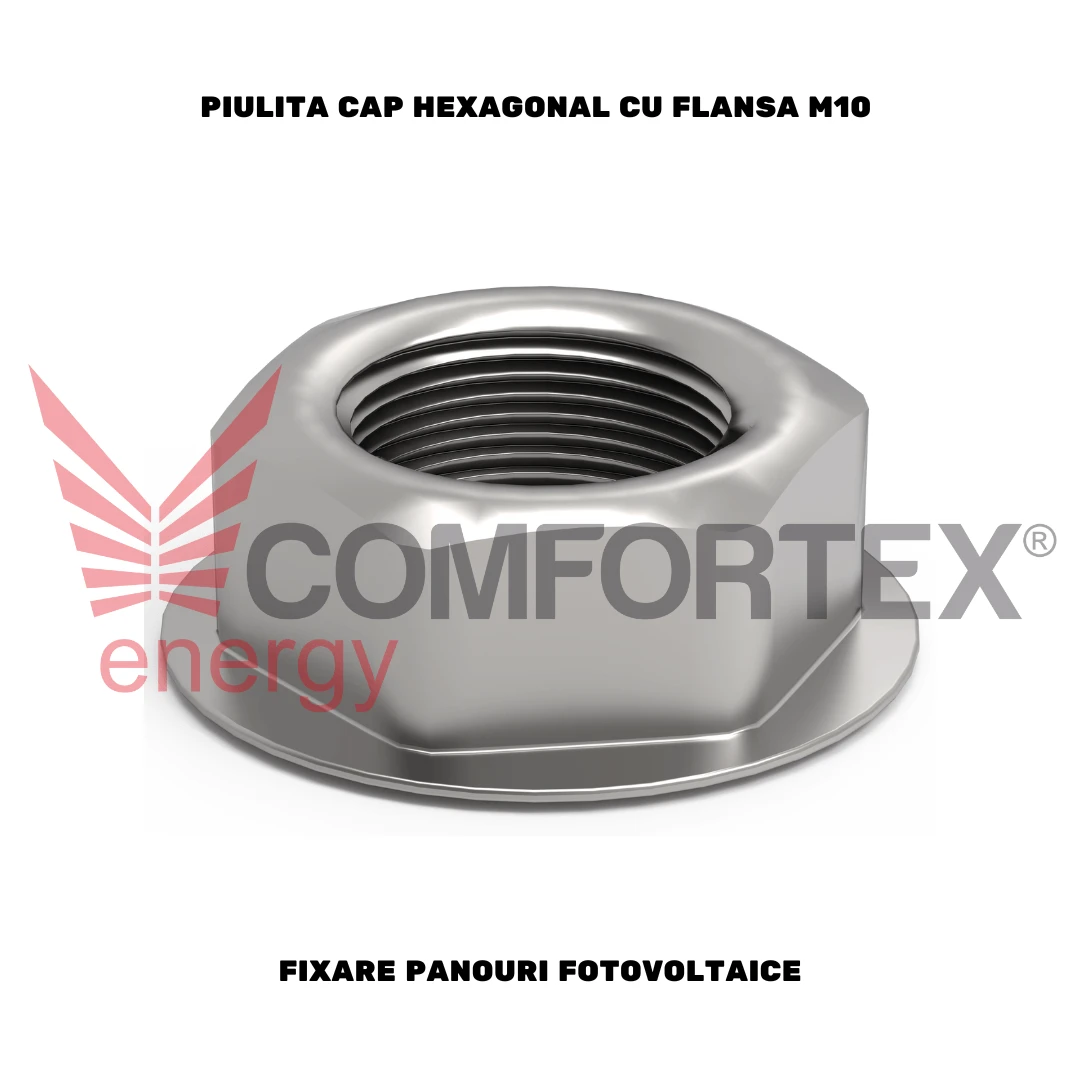

Piulita autoblocanta hexagonala cu flansa pentru suruburi M10

Este piulița care se pune pe șuruburile de 10 mm ale structurii. Are două particularități utile: o talpă lățită la bază, care face treaba unei șaibe și împrăștie apăsarea pe o suprafață mai mare, și un sistem care o împiedică să se desfacă singură. Pe un acoperiș, unde totul se încălzește ziua, se răcește noaptea și vibrează la vânt, o piuliță obișnuită s-ar slăbi în timp.

Flanșa integrată înseamnă o piesă mai puțin de montat și un risc mai mic de a deforma componentele din aluminiu la strângere, pentru că presiunea se distribuie pe o zonă mai mare. Se folosește la prinderea cârligelor de acoperiș pe adaptoare, la fixarea conectorilor de șină și la asamblarea structurilor metalice, împreună cu șuruburi M10. Pentru montaj exterior se aleg variante cu protecție anticorozivă corespunzătoare - inox acolo unde piulița stă în contact direct cu aluminiul. Un detaliu de reținut: variantele cu insert de plastic sunt destinate în principal unei singure utilizări, iar la demontare și remontare capacitatea de blocare scade.

Piuliță hexagonală cu flanșă integrată și element de autoblocare, filet metric M10 cu pas standard de 1,5 mm. Două execuții uzuale: cu insert nemetalic din poliamidă, corespunzătoare tipului DIN 6926, și metalică cu flanșă zimțată, corespunzătoare tipului DIN 6923, la care blocarea se realizează prin danturarea flanșei pe suprafața de contact. Flanșa înlocuiește șaiba plată, mărește suprafața de rezemare și reduce riscul de deformare a pieselor din aluminiu. Pentru mediu exterior se recomandă execuția inox la contact direct cu aluminiul, evitând cuplul galvanic oțel zincat-aluminiu în mediu umed.

Pentru cine este potrivit

Potrivit oricărei asamblări cu șuruburi M10 din structura fotovoltaică, expusă la vibrații și la cicluri de încălzire-răcire, unde nu se dorește folosirea de șaibe separate.

Termeni explicați

• Autoblocantă: Piuliță construită să nu se deșurubeze singură de la vibrații, fie printr-un inel de plastic, fie prin dinți pe talpă.
• Flanșă: Talpa lățită de la baza piuliței, care înlocuiește șaiba și împrăștie apăsarea pe o suprafață mai mare.
• DIN 6923 / DIN 6926: Numerele standardelor care descriu cele două variante: cu flanșă zimțată (6923) și cu insert de poliamidă (6926).

Specificații tehnice

Aplicații recomandate

• Fixarea cărligelor de acoperiş pe adaptoare și plăci de montaj
• Asamblarea conectorilor și a accesoriilor pe profile de aluminiu
• Structuri fotovoltaice supuse la vibrații și cicluri termice
• Asamblări filetate unde nu se dorește folosirea saibelor separate

Detalii tehnice

Produs generic — specificații standard

Piulita hexagonală cu flanșa integrată și element de autoblocare, pentru șuruburi cu filet metric M10 (pas standard 1,5 mm). Flanșa preia rolul săibei plate: mărește suprafața de rezemare, distribuie presiunea de strângere pe o zonă mai mare și reduce riscul de deformare a pieselor din aluminiu, eliminând totodată o componentă din asamblare.

Autoblocarea împiedică autodesurubarea sub acțiunea vibrațiilor și a ciclurilor de dilatăre-contractie termică, fenomene permanente la o structură montată pe acoperis. În practică se întâlnesc două execuții uzuale: varianta cu insert nemetalic din poliamidă, corespunzătoare tipului DIN 6926, și varianta metalică cu flanșă zimtată, corespunzătoare tipului DIN 6923, la care blocarea se realizează prin danturarea flanșei pe suprafața de contact.

În sisteme fotovoltaice, piulițele M10 cu flanșă se folosesc la prinderea cârligelor de acoperiș pe adaptoare, la fixarea conectorilor de șină și la asamblarea structurilor metalice. Pentru montaj exterior se aleg variante cu protecție anticorozivă corespunzătoare - inox pentru contact direct cu aluminiul, evitând cuplul galvanic oțel zincat - aluminiu în mediu umed. Piulițele cu insert nemetalic sunt destinate în principal unei singure utilizări; la demontare și remontare capacitatea de blocare scade.
