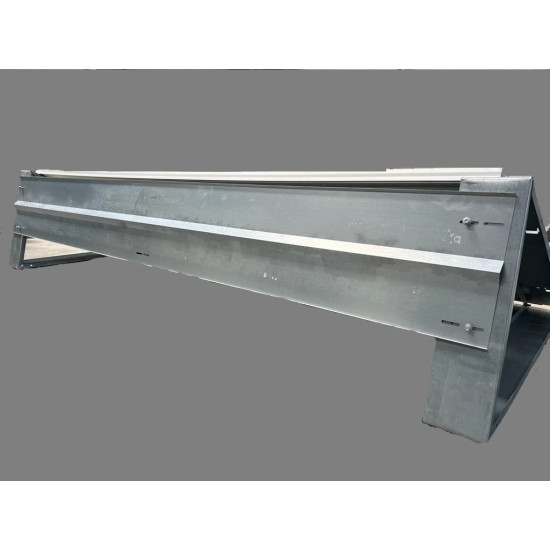

Paravant L2350

Pe un acoperiș plat, panourile fotovoltaice stau înclinate pe suporți, iar sub ele rămâne un spațiu liber. Vântul intră prin acel spațiu, se strecoară pe dedesubt și împinge panoul în sus, la fel cum aerul ridică aripa unui avion. Paravantul este o tablă montată în spatele rândului de module, care închide acel spațiu și oprește curentul de aer să treacă pe sub panou.

Efectul se vede direct în cantitatea de material și în starea acoperișului: cu paravant montat, greutatea de balast necesară pentru a ține sistemul pe loc scade, iar acolo unde structura se prinde mecanic scade și numărul de străpungeri prin hidroizolație, adică mai puține locuri pe unde poate apărea o infiltrație. Lungimea de 2350 mm este dimensionată pentru modulele late din generația actuală, iar panourile alăturate se îmbină prin suprapunere, ca să nu rămână fante prin care aerul să treacă. Pe clădiri cu rezervă mică de portanță, această reducere de greutate poate fi chiar condiția care face proiectul posibil fără consolidări structurale. Materialul este tablă de oțel cu acoperire anticorozivă sau aluminiu, prinsă cu șuruburi din oțel inoxidabil, adică piese alese pentru expunere permanentă în exterior.

Panourile deflectoare se execută din tablă de oțel cu acoperire anticorozivă de tip zinc-magneziu sau zincare la cald, respectiv din aluminiu, și se fixează pe suporții sistemului cu șuruburi din oțel inoxidabil. Lungimea nominală de 2350 mm corespunde modulelor de format mare; îmbinarea între panourile alăturate se face prin suprapunere, fără fante. Dispunerea pe câmp, inclusiv tratarea capetelor de rând și a zonelor de margine și de colț, se stabilește conform raportului aerodinamic al sistemului de montaj și calculului de încărcări din vânt după SR EN 1991-1-4.

Pentru cine este potrivit

Potrivit pentru instalații pe acoperiș plat cu module de format mare, în special pe clădiri unde greutatea suplimentară pe planșeu trebuie limitată sau unde se dorește reducerea numărului de prinderi prin hidroizolație.

Termeni explicați

• Balast: Greutățile, de obicei dale sau plăci de beton, așezate peste structura de montaj ca să țină sistemul fotovoltaic pe acoperiș fără să fie prins cu șuruburi.
• Presiune de ridicare (smulgere): Forța cu care aerul care trece pe sub panou îl trage în sus, la fel cum aerul ridică aripa unui avion.
• SR EN 1991-1-4: Standardul după care se calculează cât de puternic bate vântul într-o zonă și ce încărcare trebuie să suporte sistemul montat pe acoperiș.

Specificații tehnice

Aplicații recomandate

• Sisteme balastate pe terase, cu module de format mare
• Instalații FV pe acoperisuri plate industriale și comerciale
• Zone cu presiune de referința a vântului ridicată
• Proiecte unde masa suplimentară pe planșeu trebuie limitată

Detalii tehnice

Produs generic — specificații standard

Paravantul de 2350 mm este panoul deflector montat în spatele rândului de module inclinate de pe acoperisurile plate, dimensionat pentru module de format mare. Prin închiderea spațiului dintre modul și suprafața acoperisului, deflectorul împiedică formarea curentului de aer ascendent pe sub modul și reduce astfel presiunea de smulgere care acționează pe fața inferioară a acestuia.

Efectul se traduce direct în economie de material și de solicitare a clădirii: cu deflector montat, cantitatea de balast necesară pentru a menține sistemul în poziție scade, iar acolo unde se folosesc ancoraje mecanice scade numărul de strapungeri ale hidroizolației. Pe acoperișuri cu rezerva mică de capacitate portantă, aceasta poate fi condiția care face proiectul realizabil fără consolidări structurale.

Panourile se fabrica din tabla de oțel cu acoperire anticorozivă (sisteme de tip zinc-magneziu sau zincare la cald) sau din aluminiu, și se fixează pe suportii sistemului cu șuruburi din oțel inoxidabil. Lungimea de 2350 mm corespunde modulelor cu lățimea mai mare din generația actuală; panourile alăturate se îmbină prin suprapunere, pentru a nu lăsa fante prin care aerul să treacă. Dispunerea lor pe camp trebuie să urmeze indicațiile din raportul aerodinamic al sistemului și calculul de încărcări conform SR EN 1991-1-4.
