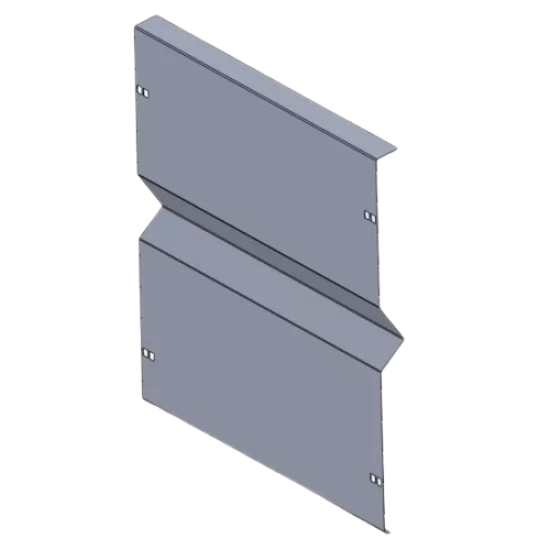

Paravant L1850 (1850x304x0,5)

Pe un acoperiș plat, panourile stau înclinate pe suporți, ca niște pupitre. Vântul care intră pe dedesubt le împinge în sus, așa cum aerul ridică aripa unui avion, iar structura trebuie ținută pe loc cu greutăți. Paravantul este tabla montată lateral sau în spatele rândului de module, care blochează și dirijează acel curent de aer, astfel încât forța de ridicare să fie mult mai mică.

Piesa are 1850 x 304 x 0,5 mm și cântărește doar 2,28 kg, deci adaugă foarte puțină greutate pe acoperiș, un aspect important acolo unde fiecare kilogram intră în calculul de rezistență al planșeului. În schimb, reducând forța de ridicare, paravantul scade cantitatea de balast, adică de greutăți de fixare, necesară sistemului. Tabla este din oțel acoperit cu Magnelis, un strat de zinc, aluminiu și magneziu care protejează inclusiv muchiile tăiate, exact zona unde zincarea clasică cedează prima. Se potrivește pe sistemele CORAB PB-068, PB-092, PB-094 și PB-096; sistemul de referință PB-068 este destinat acoperișurilor cu pantă de 0-5 grade și așază modulele la 15 grade, orientate spre sud. Cantitatea de balast nu se aproximează din ochi: se determină cu un calculator de balast, tocmai pentru că paravantul schimbă rezultatul.

Cod producător XPF_PB068.5.003A, EAN 5904378628482, dimensiuni 1850 x 304 x 0,5 mm, masă 2,28 kg, oțel cu acoperire anticorozivă Magnelis (ZM, aliaj zinc-aluminiu-magneziu). Compatibil cu sistemele CORAB PB-068, PB-092, PB-094 și PB-096; PB-068 admite pantă de acoperiș 0-5 grade, module la 15 grade orientate sud, montaj cu balast pe plăci dedicate sau invaziv cu șuruburi pe tablă trapezoidală, structură din aluminiu și oțel cu acoperire ZM, elemente de fixare din inox și strat suplimentar de cauciuc care protejează hidroizolația împotriva frecării. Deoarece paravantul intervine direct în calculul încărcării din vânt, balastul se stabilește prin calculator de balast, nu prin estimare.

Pentru cine este potrivit

Potrivit pentru instalațiile pe acoperiș plat, cu sisteme CORAB PB-068, PB-092, PB-094 sau PB-096, unde încărcarea din vânt și cantitatea de balast trebuie ținute sub control.

Termeni explicați

• Forță de portanță (uplift): Forța care ridică panoul în sus atunci când vântul pătrunde pe sub el.
• Balast: Greutățile așezate pe structură pentru a o ține pe acoperiș fără a găuri hidroizolația.
• Magnelis (acoperire ZM): Strat de protecție din zinc, aluminiu și magneziu care ferește tabla de rugină, inclusiv pe marginile tăiate.

Specificații tehnice

Aplicații recomandate

• Sisteme fotovoltaice pe acoperiș plat cu balast
• Instalații pe tablă trapezoidală cu fixare invazivă
• Reducerea încărcării din vânt și a balastului necesar
• Închiderea laterală estetică a rândurilor de module

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Paravantul L1850 (wind breaker) este tabla de închidere montată pe structura de acoperiș plat, în lateralul sau în spatele rândului de module. Rolul lui este aerodinamic: dirijează curentul de aer astfel încât să reducă forțele de portanță (uplift) care acționează sub panouri și pe structură. Fără paravant, aerul care pătrunde sub modulele înclinate generează o forță de ridicare semnificativă, care se traduce direct în necesar de balast sau de ancorare.

Execuția este din oțel cu strat anticoroziv Magnelis (acoperire ZM, aliaj zinc-aluminiu-magneziu), cu dimensiunile 1850 x 304 x 0,5 mm și o masă de 2,28 kg. Grosimea redusă a tablei menține sarcina suplimentară pe acoperiș la un nivel foarte mic, iar acoperirea ZM oferă protecție inclusiv pe muchiile tăiate, unde zincarea clasică este vulnerabilă.

Piesa este compatibilă cu sistemele CORAB PB-068, PB-092, PB-094 și PB-096. Sistemul de referință PB-068 este destinat acoperișurilor plate cu pantă de 0-5 grade, cu module poziționate la 15 grade orientate sud, montaj cu balast pe plăci dedicate sau invaziv cu șuruburi pe tablă trapezoidală. Structura combină aluminiu și oțel cu acoperire ZM, cu elemente de fixare din inox și un strat suplimentar de cauciuc care protejeazăhidroizolația împotriva frecării.

Pentru că paravantul influențează direct calculul de încărcare din vânt, cantitatea de balast se stabilește prin calculator de balast, nu prin estimare.
