Scoate 535 W dintr-un panou de dimensiune obișnuită, cu 23,7% eficiență - util când ai puțin loc pe acoperiș. Celule HPBC 2.0 back-contact, 120 celule, 25 kg.

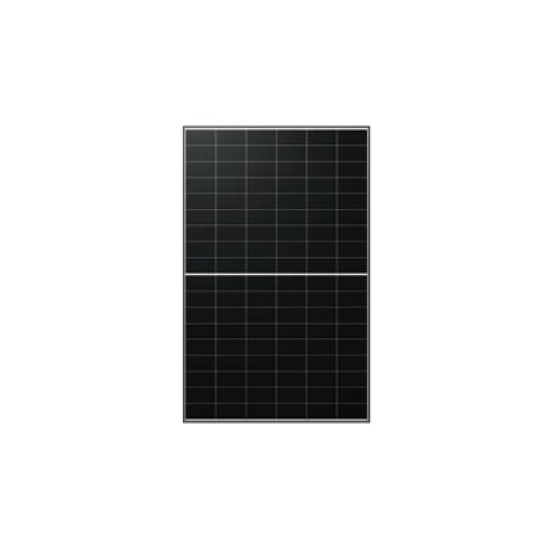

Este un panou din familia LONGi Hi-MO X10, seria Scientist, construit pe celule back-contact: toate contactele electrice sunt mutate pe spatele celulei, așa că fața nu are grila metalică obișnuită. Suprafața rămâne liberă pentru lumină, ceea ce înseamnă mai multă putere din același gabarit. Practic, pe același loc de pe acoperiș obții mai mulți wați decât cu un panou clasic. Este o alegere pentru situațiile în care spațiul, nu bugetul, este limita.
Cu 535 W și o eficiență de 23,7% pe un format de 1990 x 1134 mm, panoul este printre cele mai dense variante disponibile comercial la această dimensiune; 12 astfel de module înseamnă 6,42 kWp pe un acoperiș de aproximativ 27 m2 de suprafață de panouri. Modulul cântărește 25,0 kg, deci se montează în doi oameni, pe structuri standard. Coeficientul foarte mic de tensiune, -0,20 %/grad C, permite șiruri mai lungi de panouri fără riscul ca iarna, pe ger, tensiunea să depășească limita invertorului. Garanția este de 15 ani pe produs și 30 de ani liniar pe putere, cu maximum 1% degradare în primul an și 0,35% pe an ulterior, adică în jur de 88,8% din putere la 30 de ani.
La STC: 535 W, Vmp 37,01 V, Imp 14,46 A, Voc 44,78 V, Isc 15,15 A. Celule HPBC 2.0 back-contact N-type, 120 de celule, sticlă frontală 3,2 mm, cadru din aluminiu anodizat, 1990 x 1134 x 30 mm, 25,0 kg. Coeficienți de temperatură -0,26 %/grad C (Pmax), -0,20 %/grad C (Voc), +0,05 %/grad C (Isc), NOCT 45 grade C, tensiune maximă de sistem 1500 V DC, interval de funcționare -40...+85 grade C. Notă de proiectare: sursele publice consultate pentru acest cod de produs nu confirmă unitar existența unui câștig bifacial (unele baze de date îl listează ca monofacial, altele ca bifacial); dacă în calculul de producție se ia în considerare câștigul din spate, varianta exactă trebuie confirmată cu fișa tehnică a lotului livrat.
Potrivit pentru acoperișuri cu suprafață limitată, unde vrei putere maximă pe metru pătrat, și pentru instalații cu șiruri lungi de panouri pe un singur MPPT.
| Putere nominală (STC) | 535 W |
|---|---|
| Eficienta modul | 23,7% |
| Vmp / Imp | 37,01 V / 14,46 A |
| Voc / Isc | 44,78 V / 15,15 A |
| Tehnologie celulă | HPBC 2.0 back-contact, N-type, 120 celule |
| Sticla frontală | 3,2 mm |
| Cadru | aluminiu anodizat |
| Dimensiuni | 1990 x 1134 x 30 mm |
| Greutate | 25,0 kg |
| Tensiune máxima sistem | 1500 V DC |
| Coeficient temperatură Pmax | -0,26 %/grad C |
| Coeficient temperatură Voc | -0,20 %/grad C |
| Coeficient temperatură Isc | +0,05 %/grad C |
| NOCT | 45 grade C |
| Temperatura de funcționare | -40 ... +85 grade C |
15 ani garanție de produs și 30 ani garanție liniară de putere; max. 1% degradare în primul an, 0,35%/an ulterior, circa 88,8% la 30 de ani
Specificații la nivel de serie — valabile pentru familia produsului
LR7-60HVH-535M este bînul de 535 W din familia LONGi Hi-MO X10 (seria Scientist), construita pe celule HPBC 2.0 - arhitectura back-contact în care ambele contacte electrice sunt pe spatele celulei. Absența grilei metalice de pe față crește suprafața utilă și aduce eficiența de modul la 23,7%, una dintre cele mai mari valori disponibile comercial în formatul de 1990 x 1134 mm.
La STC modulul livrează 535 W, cu Vmp 37,01 V, Imp 14,46 A, Voc 44,78 V și Isc 15,15 A. Coeficienții de temperatură sunt -0,26 %/grad C pentru Pmax, -0,20 %/grad C pentru Voc și +0,05 %/grad C pentru Isc; coeficientul foarte mic de tensiune permite string-uri mai lungi fără riscul depășirii tensiunii maxime a invertorului iarna. NOCT este 45 grade C, iar tensiunea maximă de sistem 1500 V DC.
Modulul are 120 de celule, sticlă frontală de 3,2 mm, cadru din aluminiu anodizat și greutate de 25,0 kg. Notă: sursele publice consultate pentru acest cod de produs nu confirmă unitar existența unui câștig bifacial (unele baze de date îl listează ca monofacial, altele ca bifacial); pentru proiecte în care câștigul din spate este luat în calcul, recomandăm confirmarea variantei exacte cu fișa tehnică a lotului livrat.
