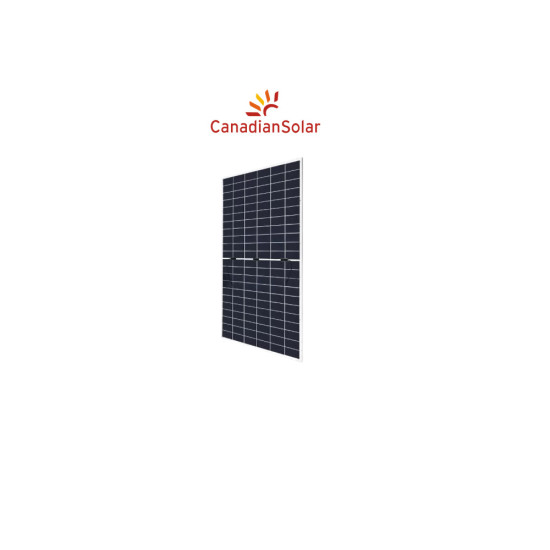

Panou de format mare pentru parcuri și hale: 710 W dintr-o singură bucată, eficiență 22,9%, sticlă pe ambele fețe. Mai puține piese și mai puțină structură pe MW instalat.
Este un panou fotovoltaic de format mare, gândit pentru parcuri și acoperișuri industriale, nu pentru casa obișnuită. Are sticlă pe ambele fețe și celule care lucrează și cu lumina reflectată de sol, adică este bifacial. Logica formatului este simplă: cu cât un panou face mai multă putere, cu atât ai nevoie de mai puține bucăți, mai puține prinderi, mai puțină structură metalică și mai puțin cablu pentru aceeași centrală.
Un modul are 2384 x 1303 x 33 mm - aproape cât o ușă dublă - circa 3,1 mp și 37,8 kg, deci se manipulează obligatoriu în doi oameni. La 710 W bucata, orientativ o sută de panouri înseamnă 71 kWp așezați pe circa 310 mp de suprafață de module (calcul din putere și dimensiuni). Rezistă la 5400 Pa sarcină de zăpadă și 2400 Pa sarcină de vânt, ceea ce acoperă și zonele cu ierni grele. Garanția este de 12 ani pe produs și 30 de ani pe putere, cu pierdere declarată sub 1% în primul an și sub 0,4% pe an ulterior; fiind celule N-type, nu apare degradarea LID din primele luni de expunere.
La STC: 710 W, Voc 48,3 V, Vmp 40,4 V, Isc 18,59 A, Imp 17,59 A, eficiență frontală 22,9%, 132 semi-celule N-type TOPCon (2 x 66). Tensiunea de lucru relativ joasă combinată cu curentul mare permite șiruri lungi la 1500 V DC și reduce costul de structură și cablare (BOS), însă Isc de peste 18 A impune verificarea limitei de curent pe intrarea MPPT a invertorului. Coeficient Pmax -0,29 %/°C, interval de funcționare -40...+85 °C, laminat sticlă-sticlă 2,0 + 2,0 mm, bifacialitate declarată de producător la aproximativ 85% pentru seria TOPBiHiKu7. Certificări IEC 61215, IEC 61730 și UL 61730; optimizat pentru trackere și structuri fixe pe sol.
Potrivit pentru investitori și integratori care construiesc parcuri pe sol sau proiecte industriale de peste 500 kWp, nu pentru acoperișuri de casă, unde modulul de 3,1 mp și 37,8 kg este prea mare.
| Putere nominală (STC) | 710 W |
|---|---|
| Eficienta modul | 22,9% |
| Tehnologie celulă | N-type TOPCon bifacial, 132 semi-celule (2 x 66) |
| Voc / Vmp | 48,3 V / 40,4 V |
| Isc / Imp | 18,59 A / 17,59 A |
| Dimensiuni | 2384 x 1303 x 33 mm |
| Greutate | 37,8 kg |
| Construcție | Sticla-sticla 2,0 + 2,0 mm |
| Coeficient temperatură Pmax | -0,29 %/grad C |
| Sarcina mecanică | 5400 Pa zapada / 2400 Pa vant |
| Tensiune máxima sistem | 1500 V DC |
| Interval temperatura funcționare | -40 ... +85 grad C |
| Degradare | sub 1% primul an, sub 0,4%/an |
12 ani garanție de produs / 30 ani garanție liniară de performanță
Specificații confirmate din fișa tehnică a producătorului
CS7N-710TB-AG apartine seriei Canadian Solar TOPBiHiKu7, gama de module de format mare destinată proiectelor utility și comerciale mari. Modulul are 132 semi-celule N-type TOPCon (2 x 66) într-o structură bifacială sticla-sticla cu două foi de 2,0 mm, gabarit 2384 x 1303 x 33 mm și masa de 37,8 kg.
La STC modulul livrează 710 W, cu Voc 48,3 V, Vmp 40,4 V, Isc 18,59 A și Imp 17,59 A, rezultând o eficiență frontală de 22,9%. Tensiunea de lucru relativ joasă combinată cu curentul mare înseamnă string-uri lungi la 1500 V și un cost redus pe structură și cablare (BOS). Coeficientul de temperatură al puterii este -0,29 %/grad C. Celulele N-type nu au degradare LID indusă de bor-oxigen, iar pierderea declarată este sub 1% în primul an și sub 0,4% pe an ulterior. Modulul suportă 5400 Pa sarcina de zăpadă și 2400 Pa sarcina de vânt.
Datorită curentului de scurtcircuit de peste 18 A, modulul se dimensionează cu invertoare de sir sau centrale care acceptă acest nivel de curent pe MPPT (verificați limita Isc a invertorului). Este optimizat pentru trackere și structuri fixe pe sol, unde câștigul bifacial (declarat de producător la aproximativ 85% bifacialitate pentru seria TOPBiHiKu7) se valorifică maxim. Certificări: IEC 61215, IEC 61730 și UL 61730.
