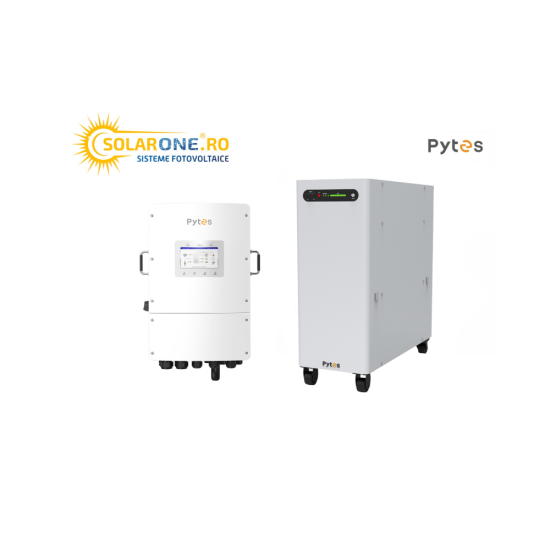

Pachet Pytes V15 + Solis/Pytes JS3PL15K - stocare si invertor hibrid trifazat

Pachetul conține cele două piese care fac dintr-un sistem fotovoltaic unul cu adevărat independent: invertorul hibrid, care gestionează simultan panourile, bateria, casa și rețeaua, și bateria propriu-zisă, care păstrează energia produsă ziua pentru seară și noapte. Sunt livrate ca set deja compatibil, adică bateria și invertorul se recunosc între ele și comunică fără reglaje complicate. La căderea rețelei, casa trece pe baterie atât de repede încât aparatele nici nu sesizează.

Bateria stochează 14,34 kWh, o cantitate care acoperă în mod obișnuit consumul de seară și de noapte al unei case, iar invertorul poate livra 15 kW, suficient pentru pornirea simultană a mai multor consumatori mari. Comutarea pe backup se face în sub 10 milisecunde, iar la pornirea unui motor sistemul suportă temporar de două ori puterea nominală, timp de 10 secunde. Bateria acceptă peste 6.000 de cicluri complete la 90% adâncime de descărcare și peste 10 ani calendaristic, cu o eficiență de cel puțin 95% la ciclul încărcare-descărcare, adică pierderi mici la stocare. Invertorul acceptă până la 24 kW de panouri, deci sistemul poate fi supradimensionat pe partea solară. Bateria cântărește 135 kg și măsoară 700 x 282 x 730 mm, iar carcasa IP21 impune montaj în interior, într-un spațiu uscat; se pot lega până la 6 module în paralel, pentru peste 86 kWh, iar invertoarele pot fi paralelate până la 90 kW.

Invertor JS3PL15K: 15 kW / 15 kVA, ieșire trifazată 380/400 V la 50/60 Hz, curent maxim 22,8 A (50 Hz) și 21,7 A (60 Hz); PV utilizabil până la 24 kW, tensiune DC maximă 1.000 V, 2 MPPT cu domeniu 200-850 V, maximum 4 șiruri; port baterie 40-60 V, litiu-ion sau plumb-acid, curent maxim de încărcare/descărcare 290 A; backup 15 kW cu suprasarcină 2x timp de 10 s și comutare sub 10 ms; randament maxim 97,6%, IP66, -40...+60 grade C, 430 x 660 x 305 mm, 42 kg. Baterie Pytes V15: modul LFP 51,2 V nominal / 280 Ah / 14,34 kWh, domeniu 47,5-57,6 V, curent standard 140 A la 25 grade C, maxim 200 A (180 s), vârf 300 A (15 s), eficiență round-trip minimum 95%, comunicație RS485, CAN, contact uscat sau WiFi, IP21, maximum 6 unități în paralel (conectarea în serie este interzisă). Fereastra bateriei de 47,5-57,6 V se încadrează în domeniul 40-60 V al portului de baterie, deci compatibilitatea electrică și de protocol CAN/RS485 este asigurată.

Pentru cine este potrivit

Potrivit pentru o casă mare sau o vilă trifazată, o pensiune ori un sediu de firmă cu rețea instabilă, care vrea backup pe toată casa și posibilitatea de a extinde stocarea în trepte.

Termeni explicați

• Invertor hibrid: Un invertor care lucrează simultan cu panourile, cu bateria și cu rețeaua, spre deosebire de cel on-grid, care se oprește la pană de curent.
• LFP / LiFePO4: Tipul de baterie cu litiu fier fosfat, ales pentru siguranță termică ridicată și durată lungă de viață.
• Eficiență round-trip: Cât din energia introdusă în baterie o poți scoate înapoi; minimum 95% înseamnă pierderi mici la stocare.

Specificații tehnice

Aplicații recomandate

• Case mari și vile trifazate cu autoconsum și backup total
• Ferme și pensiuni cu rețea instabilă, cu comutare sub 10 ms
• Sedii de firmă și ateliere care vor reducerea vârfurilor de consum
• Sisteme extensibile în trepte, prin adăugarea de module V15

Garanție

5 ani produs (invertor JS Series)

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Pachetul combina invertorul hibrid trifazat Pytes JS3PL15K cu bateria LiFePO4 Pytes V15, formând un sistem de stocare de joasă tensiune de 15 kW / 14,34 kWh, gata configurat și compatibil BMS-invertor.

Invertorul JS3PL15K are putere nominală AC de 15 kW (15 kVA), ieșire trifazată 380/400 V la 50/60 Hz cu un curent maxim de 22,8 A (50 Hz) respectiv 21,7 A (60 Hz). Partea fotovoltaică acceptă până la 24 kW putere PV utilizabilă, tensiune DC maximă 1000 V, două urmaritoare MPPT cu domeniu 200-850 V și maximum 4 siruri. Portul de baterie lucrează pe 40-60 V, cu litiu-ion sau plumb-acid, și suportă un curent maxim de încărcare/descărcare de 290 A. Ieșirea de backup livrează 15 kW cu suprasarcina de 2 x putere nominală timp de 10 s și comutare sub 10 ms la căderea rețelei. Randamentul maxim este 97,6%, protecția IP66, gama termică -40...+60 grade C, dimensiuni 430 x 660 x 305 mm și masă 42 kg; sistemul este scalabil prin paralelare până la 90 kW.

Bateria Pytes V15 este un modul LFP de 51,2 V nominal, 280 Ah, respectiv 14,34 kWh energie nominală, cu domeniu de tensiune 47,5-57,6 V. Curentul standard de incarcare/descarcare este 140 A la 25 grade C, curentul maxim 200 A (180 s) și varful 300 A (15 s). Eficiența round-trip este de minimum 95%, durata de viață de peste 6000 de cicluri la 90% DoD și peste 10 ani calendaristic. Comunicatia se face prin RS485, CAN, contact uscat sau WiFi, protecția carcasei este IP21, dimensiunile 700 x 282 x 730 mm și masa 135 kg. Se pot conecta pana la 6 unități în paralel (conectarea în serie este interzisă), pentru a scala capacitatea la peste 86 kWh.

Domeniul de tensiune al bateriei (47,5-57,6 V) se incadrează exact în fereastra de 40-60 V a portului de baterie al invertorului, deci cele două componente sunt compatibile electric și prin protocol de comunicatie CAN/RS485.
