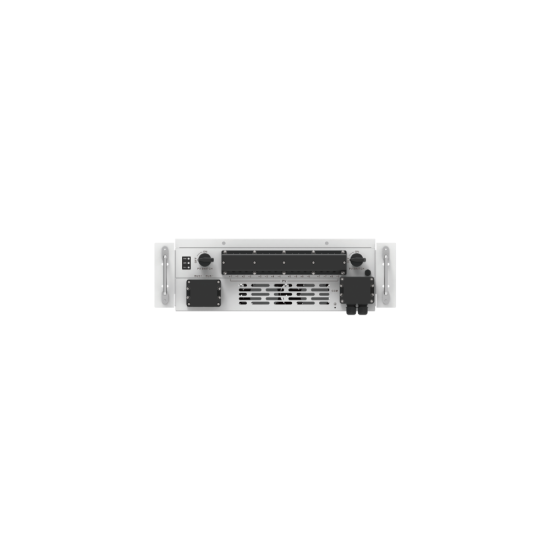

Modul MPPT Deye SUN-MPPT-L01-EU-AM8 (200 kWp)

MPPT înseamnă urmărirea punctului de putere maximă: electronica ajustează permanent felul în care sunt încărcate panourile, ca să scoată din ele cât mai multă putere pe orice vreme. Acest modul leagă câmpul de panouri direct de bateriile unui sistem industrial de stocare, pe curent continuu, fără să mai treacă prin curent alternativ. Ocolind o etapă de conversie, o parte din pierderi dispar, deci energia produsă ajunge mai completă în baterii.

Modulul preia până la 200 kW de panouri, împărțiți pe 8 urmăritoare independente cu câte 2 stringuri fiecare, adică 16 intrări în total. Independente înseamnă că un grup de panouri umbrit sau orientat altfel nu trage în jos restul instalației, ceea ce contează pe acoperișuri complicate, cu mai multe pante. Eficiența de urmărire trece de 99,9%, iar randamentul de conversie de 99%, deci pierderile proprii ale echipamentului rămân mici. Este un cabinet de exterior cu protecție IP65, de 543 x 700 x 197,8 mm și circa 48 kg, care lucrează între -25 și +60 °C, cu reducere de putere peste 45 °C; un amplasament umbrit și bine ventilat ajută la păstrarea puterii în zilele foarte calde.

Putere fotovoltaică maximă 200 kW, 8 urmăritoare MPPT independente, 16 intrări string (2 per MPPT), domeniu de tensiune MPPT 180-850 V cu funcționare la sarcină plină între 450 și 850 V, tensiune maximă în gol 1000 V, curent maxim de intrare 40 A per urmăritor. Eficiență de urmărire MPPT peste 99,9%, randament global de conversie peste 99%. Cabinet de exterior IP65, 543 x 700 x 197,8 mm, cca. 48 kg, interval de funcționare -25...+60 °C cu derating peste 45 °C. Conformitate declarată: LVD 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE; se integrează cu modulul de conversie PCS și cu bateriile de înaltă tensiune din platforma Deye C&I, pentru sisteme de la 125 kW până la 2,5 MW.

Pentru cine este potrivit

Potrivit pentru un proiect industrial cu generator fotovoltaic de până la 200 kWp care alimentează un sistem de stocare Deye C&I, în special când acoperișul are mai multe orientări sau zone umbrite.

Termeni explicați

• String: Un șir de panouri legate unul după altul și conectate la aceeași intrare a echipamentului; acest modul acceptă 16 astfel de șiruri.
• Urmăritor MPPT independent: Fiecare grup de panouri este optimizat separat, așa că umbra sau o orientare diferită pe o parte a acoperișului nu scade producția celorlalte grupuri.
• Derating: Reducerea automată a puterii peste o anumită temperatură, pentru protecția echipamentului; aici începe peste 45 °C.

Specificații tehnice

Aplicații recomandate

• Cuplarea directă în curent continuu a unui generator fotovoltaic de pană la 200 kWp la un sistem de stocare C&I
• Sisteme hibride fotovoltaic plus stocare pe platforma Deye de 125 kW - 2,5 MW
• Microrețele industriale cu producție fotovoltaică și baterii de înaltă tensiune
• Extinderea unui sistem de stocare existent cu capacitate de generare fotovoltaică

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

SUN-MPPT-L01-EU-AM8 este modulul de urmarire a punctului de putere maxima din solutia Deye de stocare comerciala si industriala. Se foloseste împreună cu modulul de conversie PCS si cu bateriile de înaltă tensiune, având rolul de a cupla generatorul fotovoltaic direct pe magistrala DC a sistemului de stocare, fara trecere prin partea de curent alternativ. Aceasta arhitectură reduce pierderile de conversie la încărcarea bateriilor din producția fotovoltaica.

Puterea fotovoltaică maximă acceptată este de 200 kW, distribuită pe 8 urmăritoare MPPT independente cu câte 2 stringuri fiecare, deci 16 intrări string în total. Domeniul de tensiune MPPT este 180-850 V, cu funcționare la sarcină plină între 450 și 850 V, iar tensiunea maximă în gol admisă pe partea fotovoltaică este de 1000 V. Curentul maxim de intrare este de 40 A pe fiecare urmăritor. Eficiența de urmărire MPPT depășește 99,9%, iar randamentul global de conversie este de peste 99%.

Carcașâ este de tip cabinet de exterior cu grad de protecție IP65, cu dimensiuni de 543 x 700 x 197,8 mm și o greutate de aproximativ 48 kg. Intervalul de funcționare este -25...+60 °C, cu reducere de putere peste 45 °C. Produsul este declarat conform cu directivele europene LVD 2014/35/UE, EMC 2014/30/UE și RoHS 2011/65/UE și face parte din platforma C&I Deye pentru sisteme de la 125 kW până la 2,5 MW.
