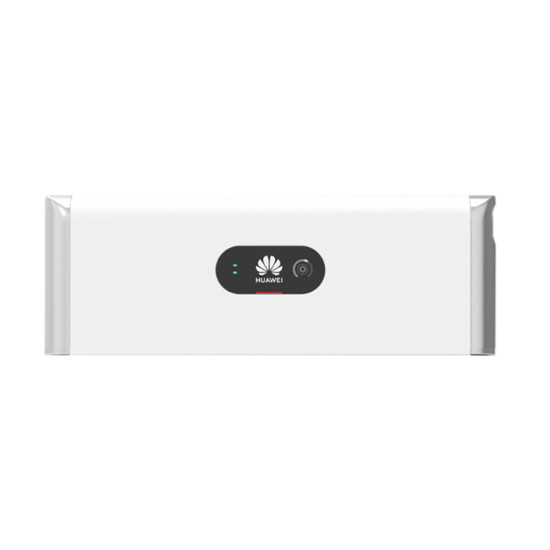

Modul gestiune baterie Huawei LUNA2000-5KW-C0

Aceasta este partea „de comandă" a bateriei Huawei, nu bateria în sine - nu conține celule și nu stochează energie. Rolul ei este să adapteze tensiunea modulelor de baterie la ce așteaptă invertorul și să conducă încărcarea, descărcarea și echilibrarea. Peste ea se așază, ca niște sertare, unul, două sau trei module de baterie de câte 5 kWh, iar din combinația lor rezultă sistemele de 5, 10 sau 15 kWh.

Este piesa obligatorie în orice sistem LUNA2000-S0, fie că se construiește o stivă nouă, fie că se înlocuiește modulul de control într-o instalație existentă. Cântărește 12 kg și se montează pe perete sau pe suport de pardoseală; întregul ansamblu este IP66, deci poate sta și afară, la ploaie, în intervalul -20...+55 °C, iar zgomotul în funcționare rămâne sub 29 dB, adică sub nivelul unei camere liniștite. Arhitectura Huawei gestionează fiecare modul separat, ceea ce înseamnă că se poate folosi toată energia disponibilă și că, dacă se adaugă un modul nou peste doi ani, cel vechi nu trage în jos întregul sistem.

Modul de putere și control fără celule pentru LUNA2000-S0. Tensiune nominală la ieșire 450 V (domeniu 350-560 V) în sisteme monofazate și 600 V (domeniu 600-980 V) în sisteme trifazate. Comunicație RS485; interfața CAN se folosește pentru funcționarea în paralel a mai multor stive. Module de baterie compatibile: LUNA2000-5-E0 de 5 kWh, 1-3 module per stivă. Dimensiuni 670 x 150 x 240 mm, masă 12 kg, grad de protecție al ansamblului IP66, temperatură de funcționare -20...+55 °C, zgomot sub 29 dB.

Pentru cine este potrivit

Potrivit pentru o locuință monofazată sau trifazată cu invertor Huawei SUN2000, fie că se pornește un sistem nou LUNA2000 de 5-15 kWh, fie că se înlocuiește sau se adaugă o a doua stivă.

Termeni explicați

• Convertor DC/DC: Piesa care ridică sau coboară tensiunea continuă, astfel încât bateria și invertorul să lucreze la niveluri compatibile.
• Arhitectură smart string: Fiecare modul de baterie este gestionat individual, nu în bloc, astfel încât un modul mai slab nu limitează performanța întregului sistem.
• IP66: Complet etanș la praf și rezistent la jeturi puternice de apă; echipamentul poate fi montat și în exterior, pe perete.

Specificații tehnice

Aplicații recomandate

• Construirea unui sistem nou de stocare Huawei LUNA2000-5/10/15-S0
• Înlocuirea modulului de control într-o instalație LUNA2000 existentă
• Extinderea unei instalații Huawei SUN2000 cu o a doua stivă de baterii
• Sisteme rezidentiale monofazate și trifazate cu backup

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

LUNA2000-5KW-C0 este modulul de putere și control al sistemului de stocare Huawei LUNA2000-5/10/15-S0. Nu conține celule și nu stochează energie: include convertorul DC/DC și electronica de management care adaptează tensiunea modulelor de baterie la nivelul cerut de invertorul SUN2000 și care gestionează încărcarea, descărcarea și echilibrarea. Peste el se stivuiesc unul, două sau trei module de baterie LUNA2000-5-E0 de 5 kWh, rezultând configurațiile de 5, 10 sau 15 kWh.

Pe partea de iesire, tensiunea nominală este 450 V cu domeniu 350-560 V pentru sistemele monofazate și 600 V cu domeniu 600-980 V pentru sistemele trifazate. Comunicatia se face pe RS485, iar interfata CAN este folosită pentru funcționarea în paralel a mai multor stive. Arhitectura Huawei este de tip smart string, cu optimizare la nivel de modul, ceea ce permite folosirea a 100% din energia disponibilă și adăugarea ulterioară de module fără ca sistemul să fie limitat de cel mai slab element.

Modulul de putere are 670 x 150 x 240 mm și 12 kg, se montează pe perete sau pe suport de pardoseală și face parte dintr-un ansamblu cu grad de protecție IP66, potrivit atât pentru interior cât și pentru exterior. Intervalul de funcționare al sistemului este -20...+55 °C, cu nivel de zgomot sub 29 dB. Piesa este obligatorie în orice sistem LUNA2000-S0 și se comandă separat atunci când se construiește o stivă nouă sau se înlocuiește modulul de control.
