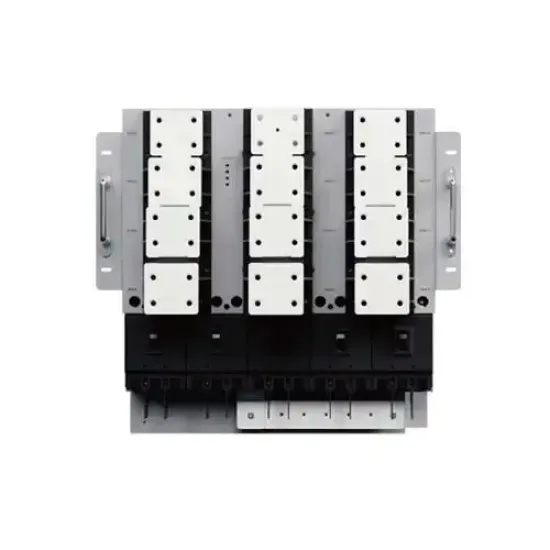

Modul Deye SUN-STS500

Acest produs nu este o baterie, deși apare în aceeași familie de echipamente. Este un comutator automat: un aparat care decide, în locul unui om, de unde se alimentează clădirea — din rețeaua publică, din sistemul de baterii sau din generatorul diesel. Când rețeaua cade, el mută alimentarea atât de repede încât majoritatea echipamentelor nu apucă să se resimtă, iar când rețeaua revine, comută înapoi. Fără el, trecerea între aceste surse ar trebui făcută manual sau nu ar fi posibilă deloc.

Modulul are trei porturi trifazate independente, fiecare dimensionat la 500 kW: unul spre rețea și convertoare, unul spre consumatori și unul spre generator. Timpul de comutare în regim off-grid este sub 20 ms, suficient pentru ca sarcinile sensibile, cum sunt calculatoarele sau automatizările, să nu se reseteze. Un singur modul acoperă până la 500 kW putere de conversie, adică de exemplu cinci module PCS de 100 kW sau patru de 125 kW. Cutia are 543 x 575 x 671 mm și 108 kg, răcire naturală fără ventilatoare — deci fără zgomot și fără piese care se uzează — dar cu grad de protecție IP20, ceea ce înseamnă montaj obligatoriu în spațiu tehnic protejat, alături de celelalte module.

Tensiune de lucru 220/380 V sau 230/400 V, configurație 3L/N/PE, 50 sau 60 Hz, curent nominal 758 A pe intrare și 725 A pe ieșire. Categorie de supratensiune OVC III, conformitate declarată pe IEC/EN 61439-1 și 61439-2 pentru ansambluri de aparataj de joasă tensiune. Se utilizează exclusiv împreună cu restul componentelor Deye C&I ESS: rack-uri BOS-B, module PCS și module MPPT.

Pentru cine este potrivit

Potrivit pentru instalațiile industriale de stocare Deye care depășesc 100 kW și care trebuie să treacă automat pe baterii sau pe generator la căderea rețelei; se cumpără ca parte a sistemului, nu separat.

Termeni explicați

• STS (comutator static): Un întrerupător fără piese mecanice care schimbă sursa de alimentare în milisecunde, mult mai rapid decât un contactor obișnuit.
• Funcționare în insulă (off-grid): Situația în care clădirea se alimentează singură, din baterii și panouri, deconectată de rețeaua publică.
• OVC III: Clasa de rezistență la vârfurile de tensiune care apar în instalațiile fixe ale clădirilor, de exemplu la comutări sau descărcări atmosferice îndepărtate.

Specificații tehnice

Aplicații recomandate

• Comutare automată rețea / stocare / generator în sisteme industriale de stocare Deye
• Asigurarea funcționării în insula pentru tablouri de consumatori critici
• Integrarea generatorului diesel într-un sistem hibrid fotovoltaic cu baterii
• Extinderea unei instalații C&I ESS peste 100 kW cu mai multe module PCS în paralel

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

Atentie la incadrare: SUN-STS500 nu este un acumulator, ci modulul de comutare statică (Static Transfer Switch) din soluția Deye C&I ESS. Rolul lui este să comute automat alimentarea consumatorilor între rețeaua publică, sistemul de stocare în regim off-grid și generatorul diesel, fără intervenție manuală.

Modulul are trei porturi trifazate independente, fiecare dimensionat la 500 kW: portul rețea/PCS, portul de consumator și portul de generator. Tensiunea de lucru este 220/380 V sau 230/400 V, în configurație 3L/N/PE, la 50 sau 60 Hz. Curenții nominali sunt 758 A pe intrare și 725 A pe ieșire. Timpul de comutare în regim off-grid este sub 20 ms, suficient pentru ca majoritatea sarcinilor sensibile să nu resimtă întreruperea.

Constructiv este un modul cu racire naturală, fără ventilatoare, cu dimensiuni de 543 x 575 x 671 mm și 108 kg. Gradul de protecție este IP20, deci se montează în spațiu tehnic protejat, în același ansamblu cu modulele PCS. Categoria de supratensiune este OVC III, iar conformitatea este declarată pe standardele IEC/EN 61439-1 și 61439-2 pentru ansambluri de aparataj de joasă tensiune.

Un singur modul acoperă pana la 500 kW de putere de conversie, adică de exemplu cinci module PCS de 100 kW sau patru module PCS de 125 kW. Se folosește exclusiv împreună cu restul componentelor Deye C&I ESS (rack-uri BOS-B, module PCS, module MPPT).
