Kit montaj K2 pentru acoperis terasa - 10 panouri

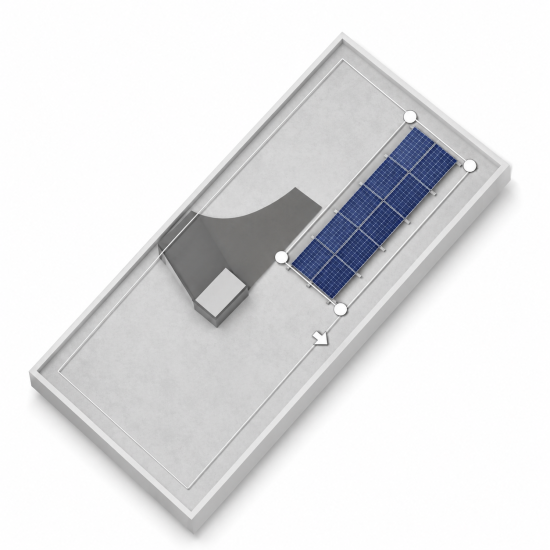

Pe o terasă nu se poate găuri acoperișul fără riscul de infiltrații, așa că panourile se așază pe un cadru ținut la locul lui de propria greutate. Kitul adună într-un singur set piesele K2 necesare pentru zece panouri: șinele pe care se sprijină modulele, suporții care le ridică la un unghi, clemele de prindere și pernuțele de cauciuc care protejează hidroizolația. Nimic nu perforează membrana - structura este stabilizată prin balast, adică prin dale de beton sau cărămizi așezate în suporți.

Zece module înseamnă, orientativ, o instalație de circa 4-6 kWp, dimensiunea tipică pentru o casă sau pentru un apartament cu terasă proprie. Setul se bazează pe componentele K2 Dome 6: șine BasicRail 22, suporți frontali Dome SD, elemente de ridicare Dome Peak în variantă de 10 sau 15 grade, cleme DomeClamp pentru rame de 30-50 mm, piulițe glisante MK2, șuruburi inox M8x20 și pad-uri EPDM Dome Mat S sub punctele de sprijin. Fiind din aluminiu și oțel inoxidabil, structura nu cere întreținere și nu produce coroziune galvanică în contact cu ramele de aluminiu ale panourilor. Se poate monta pe bitum, membrană sintetică, beton, tablă trapezoidală sau acoperiș verde.

Componente din aluminiu EN AW-6063 T66, oțel inoxidabil și EPDM; sistemul K2 Dome 6, în variantele 6.10 și 6.15, deține agrement tehnic general abZ nr. Z-14.4-916. Configurația exactă - unghi de înclinare, număr de paravane, cantitate de balast, tip de suport Dome Porter sau SpeedPorter - se stabilește pentru fiecare proiect, în funcție de dimensiunea modulelor, zona de vânt și zăpadă, înălțimea clădirii și capacitatea portantă a acoperișului. Dimensionarea și breviarul de calcul static se emit în aplicația K2 Base; garanția de produs pentru componentele originale este de 12 ani, extensibilă la 20 de ani prin K2 Base și K2 DocuApp.

Pentru cine este potrivit

Potrivit pentru o terasă de bloc, casă sau clădire comercială unde hidroizolația nu poate fi perforată și se dorește o instalație de circa 4-6 kWp cu componente livrate ca set.

Termeni explicați

• Structură balastată: Suportul nu se prinde cu șuruburi în acoperiș, ci este ținut pe loc de o greutate așezată peste el - de regulă dale de beton.
• kWp: Puterea maximă a instalației în condiții ideale de soare; 4-6 kWp este mărimea obișnuită pentru o locuință.
• Coroziune galvanică: Deteriorarea care apare când două metale diferite se ating în prezența apei; se evită folosind aluminiu și inox lângă ramele de aluminiu ale panourilor.

Specificații tehnice

Aplicații recomandate

• Instalații fotovoltaice rezidențiale de circa 4-6 kWp pe terasa de bloc sau casă
• Extinderi de sistem pe acoperișuri plate comerciale
• Proiecte unde hidroizolatia nu poate fi perforată
• Montaj rapid, cu toate componentele K2 necesare livrate într-un singur set

Garanție

12 ani garanție de produs K2 Systems pentru componentele originale, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp

Detalii tehnice

Produs generic — specificații standard

Kitul este un set de structură balastată configurat pe componentele sistemului K2 Dome 6, dimensionat pentru montarea a 10 module fotovoltaice pe acoperiș terasă. Un astfel de set conține, de regulă, șinele purtătoare BasicRail 22, elementele de susținere frontală Dome SD și elementele de ridicare Dome Peak (în varianta de 10 sau 15 grade), clemele de mijloc și de capăt DomeClamp 30-50 mm, piulițele glisante MK2, șuruburile inox M8x20 și pad-urile de protecție din EPDM Dome Mat S care protejează hidroizolația.

Principiul de montaj este cel al sistemului Dome 6: structura nu perforează învelitoarea, ci este stabilizată prin balast (dale de beton sau cărămizi) așezat pe suportii Dome Porter / SpeedPorter. Componentele metalice sunt din aluminiu EN AW-6063 T66 și oțel inoxidabil, deci setul nu necesită întreținere și nu prezintă risc de coroziune galvanică în contact cu ramele de aluminiu ale panourilor.

Compoziția exactă a kitului (unghi de înclinare, numărul de paravante, cantitatea de balast, tipul de suport de balast) trebuie stabilită pentru fiecare proiect în parte, în funcție de dimensiunea modulelor, zona de vânt și zăpadă, înălțimea clădirii și capacitatea portantă a acoperișului. K2 pune la dispoziție aplicația de dimensionare K2 Base, care emite și breviarul de calcul static; sistemul Dome 6 detine agrement tehnic general abZ nr. Z-14.4-916.
