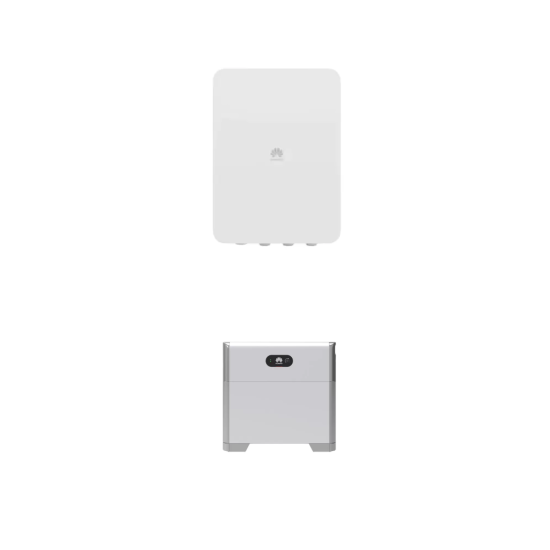

Kit Huawei SMARTGUARD-63A-T0 + Acumulator LUNA2000-5KW-S0

Aceasta este varianta trifazată a conceptului: o cutie care supraveghează permanent rețeaua și, la prima întrerupere, desparte casa de rețea și o alimentează din invertor și baterie. Trifazat înseamnă branșamentul cu trei conductoare sub tensiune, folosit de casele mari și de micile spații comerciale, care au consumatori ce nu pot funcționa pe o singură fază. Bateria LUNA2000 din kit este rezerva propriu-zisă: strânge surplusul produs de panouri și îl restituie când rețeaua lipsește sau când energia din rețea e scumpă.

Comutarea se face în sub 20 de milisecunde cu invertoarele SUN2000-MAP0, adică mai repede decât o clipire, astfel încât calculatoarele și echipamentele sensibile nu se opresc; cu invertoarele din seriile M1 și MB0 comutarea durează sub 100 ms, iar alimentarea de rezervă rămâne monofazată. Cutia acceptă 63 A dinspre rețea, cât are un branșament obișnuit, și poate coordona în același timp până la 3 invertoare legate în paralel, 2 încărcătoare pentru mașini electrice și 14 pompe de căldură. Rezerva de 5 kWh, utilizabilă integral, cu 2,5 kW putere continuă și 3,5 kW vârf timp de 10 secunde, este dimensionată pentru menținerea consumatorilor esențiali, iar capacitatea poate crește ulterior la 10 sau 15 kWh. Echipamentul cântărește 17 kg, ocupă 490 x 600 x 170 mm pe perete și se răcește prin convecție naturală, deci fără ventilator și fără zgomot.

SmartGuard-63A-T0: 380/400/415 V (respectiv 220/230/240 V pe fază), 63 A dinspre și spre rețea, 60 A dinspre și spre invertor, 63 A către consumatorii cu backup și 63 A către cei fără backup; comutare sub 20 ms cu SUN2000-MAP0 și sub 100 ms cu M1/MB0, backup trifazat efectiv doar în combinație cu MAP0. IP55, -25...+50 °C, umiditate 5-95% fără condens, convecție naturală, 490 x 600 x 170 mm, 17 kg, cu suport pentru low-voltage ride-through. Comunicație LAN/WAN 10/100 Mbps, WLAN 802.11 b/g/n în mod AP și două interfețe RS485 la 9600/19200/115200 bps, până la 50 m. Stocarea LUNA2000-5-S0: modul de putere LUNA2000-5KW-C0 plus un modul LUNA2000-5-E0 cu celule LiFePO4, 5 kWh la 100% DoD, 2,5 kW / 3,5 kW (10 s), IP66, -20...+55 °C.

Pentru cine este potrivit

Potrivit pentru o casă sau un mic spațiu comercial cu branșament trifazat și invertor Huawei SUN2000-MAP0, care are nevoie de continuitate pe toate cele trei faze și de o rezervă de pornire, extensibilă ulterior.

Termeni explicați

• Trifazat: Branșament cu trei conductoare sub tensiune, cerut de casele mari și de firmele care au utilaje sau pompe ce nu pot funcționa pe o singură fază.
• Timp de comutare (20 ms): Cât durează trecerea de pe rețea pe baterie la o pană; 20 de milisecunde înseamnă a cincizecea parte dintr-o secundă, prea puțin ca aparatele să sesizeze întreruperea.
• RS485: Un tip de cablu de comunicație între echipamente, prin care invertorul, bateria și contorul își transmit date pe distanțe de zeci de metri.

Specificații tehnice

Aplicații recomandate

• Backup trifazat pentru întreaga locuință cu invertoare Huawei SUN2000-MAP0
• Instalații rezidențiale sau mici comerciale trifazate cu continuitate a alimentării
• Sisteme cu pompe de caldura și incarcatoare pentru vehicule electrice integrate în managementul energetic
• Retrofit de backup pe o instalație fotovoltaică Huawei existentă

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

SmartGuard-63A-T0 este varianta trifazată a cutiei de backup Huawei, cu tensiune nominală 380 / 400 / 415 V (respectiv 220 / 230 / 240 V pe fază). Curenții maximi sunt 63 A dinspre și spre rețea, 60 A dinspre și spre invertor, 63 A către consumatorii de backup și 63 A către cei fără backup. Timpul de comutare este sub 20 ms cu invertoare SUN2000-MAP0 și sub 100 ms cu seriile M1 și MB0; backup-ul trifazat propriu-zis este posibil doar în combinație cu invertoarele SUN2000-MAP0, seriile M1 și MB0 asigurând backup monofazat.

Unitatea are 490 x 600 x 170 mm și 17 kg, grad de protecție IP55, răcire prin convecție naturală și interval de funcționare -25...+50 °C, la umiditate 5-95% fără condens. Comunicația include LAN/WAN 10/100 Mbps, WLAN 802.11 b/g/n în mod AP și două interfețe RS485 (9600 / 19200 / 115200 bps, până la 50 m). Poate gestiona până la 3 invertoare în paralel (MAP0) sau un singur invertor (M1/MB0), până la 2 încărcătoare inteligente și până la 14 pompe de căldură. Suportă și low-voltage ride-through.

Partea de stocare este LUNA2000-5-S0, formata din modulul de putere LUNA2000-5KW-C0 si un modul de baterie LUNA2000-5-E0 cu celule LiFePO4: 5 kWh utilizabili la 100% adâncime de descărcare, 2,5 kW putere maxima si 3,5 kW vârf timp de 10 secunde, IP66, -20...+55 °C. Capacitatea poate fi crescuta ulterior la 10 sau 15 kWh prin adăugarea de module pe aceeași stivă.
