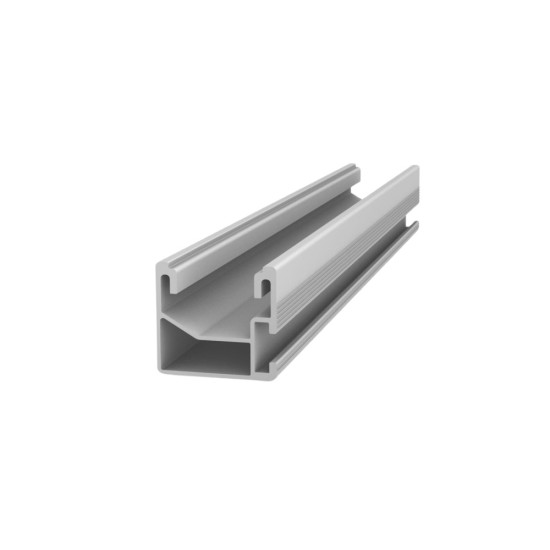

K2 Single Rail 4800mm

Este profilul de aluminiu care se montează pe acoperiș și pe care se fixează apoi panourile fotovoltaice. Panourile nu se prind niciodată direct de țiglă sau de tablă: se prind de aceste șine, care preiau greutatea, vântul și zăpada și le transmit mai departe, prin cârlige, în structura de lemn a acoperișului. O bară de 4,80 metri cântărește sub 4 kg, deci poate fi urcată și manevrată pe acoperiș de o singură persoană.

Șina se prinde prin clipsare direct pe placa de bază a cârligelor K2 SingleHook, fără să fie nevoie de înșurubare în placă, ceea ce scurtează sensibil timpul de montaj; toate accesoriile se conectează lateral pe șină, fără piese intermediare. În serie există lungimile 2,40 m, 3,65 m, 4,80 m și 5,95 m, astfel încât distanța dintre cârlige să poată fi aleasă în funcție de câtă zăpadă și cât vânt sunt în zona respectivă - un acoperiș de munte cere cârlige mai dese decât unul din câmpie. Finisajul poate fi aluminiu natural sau anodizat negru, varianta neagră fiind aleasă de obicei când panourile sunt cu ramă neagră și se dorește un aspect uniform. Unitatea de vânzare este de 20 de bucăți. Aluminiul nu ruginește și nu cere întreținere pe durata de viață a instalației.

K2 SingleRail 36, lungime 4800 mm, profil extrudat cu înălțimea de 36 mm și lățimea de 39,4 mm, din aluminiu EN AW-6063 T66, masă 3,694 kg/bucată. Coduri de articol: 2004393 pentru finisaj aluminiu natural (mill) și 2004396 pentru anodizat negru; cod tarifar 7604 29 90. Lungimi disponibile în serie: 2,40 m (2003458), 3,65 m (2004258), 4,80 m (2004393), 5,95 m (2004260). Compatibil cu K2 SingleRail, K2 InsertionRail și InsertionRail 2.0, K2 MultiRail, K2 MultiAngle, K2 GreenRoof 2.0, K2 GreenRoof Vento, K2 TiltUp Vento și K2 Universal KL-Clamp, omologat atât pentru acoperiș înclinat, cât și pentru acoperiș plat. Fixarea modulelor cu cleme K2 Clamp MC 25-40 (mijloc), K2 Clamp EC 25-40 (capăt) sau XS End Clamp, în funcție de înălțimea ramei modulului.

Pentru cine este potrivit

Potrivit pentru montajul pe acoperiș înclinat cu țiglă sau tablă, dar și pentru sisteme elevate pe acoperiș plat, în proiecte unde deschiderile mari între cârlige permit folosirea unor bare lungi și reducerea numărului de îmbinări.

Termeni explicați

• Cârlig de acoperiș: Piesa metalică prinsă în căpriorul de lemn, pe sub țiglă, care scoate afară un braț pe care se sprijină șina - astfel greutatea nu apasă pe țiglă.
• Clemă de mijloc / de capăt: Piesele care strâng rama panoului pe șină: cea de mijloc ține două panouri vecine, cea de capăt ține ultimul panou din rând.
• Anodizare: Tratament de suprafață al aluminiului care îi dă culoare (aici negru) și îl protejează suplimentar de coroziune.

Specificații tehnice

Aplicații recomandate

• Montaj module fotovoltaice pe acoperis inclinat cu țiglă ceramică sau din beton, pe carlige K2 SingleHook
• Acoperisuri din tabla trapezoidală, tabla faltuită sau fibrociment ondulat, prin fixatoare dedicate K2
• Sisteme elevate pe acoperiș plat K2 TiltUp Vento și K2 GreenRoof
• Sisteme de fațadă și structuri K2 Universal KL-Clamp

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

K2 SingleRail 36 este profilul portant al sistemului K2 SingleRail, livrat în varianta de 4,80 m (cod articol 2004393 pentru finisaj aluminiu natural și 2004396 pentru varianta anodizată negru). Profilul extrudat are înăltimea de 36 mm și lățimea de 39,4 mm, este realizat din aluminiu EN AW-6063 T66, iar o bară de 4,80 m cantarește 3,694 kg. Codul tarifar declarat de producator este 7604 29 90, iar unitatea de vânzare este de 20 bucăți.

Sina se montează prin clipsare (snap-in) direct pe placa de bază a cărligelor de acoperiș K2 SingleHook, fără a fi necesară insurubarea în placa de bază, ceea ce scurtează timpul de instalare. Toate componentele auxiliare se conectează lateral pe sina, fără piese intermediare suplimentare. În cadrul seriei, profilul SingleRail 36 este disponibil în lungimile 2,40 m (2003458), 3,65 m (2004258), 4,80 m (2004393) și 5,95 m (2004260), astfel încât deschiderile între cărlige pot fi adaptate la încărcările de zăpadă și vânt din amplasament.

Profilul este compatibil cu sistemele K2 SingleRail, K2 InsertionRail și InsertionRail 2.0, K2 MultiRail, K2 MultiAngle, K2 GreenRoof 2.0, K2 GreenRoof Vento, K2 TiltUp Vento și K2 Universal KL-Clamp, fiind omologat atât pentru acoperis inclinat cât și pentru acoperis plat. Fixarea modulelor se face cu clemele K2 Clamp MC 25-40 (mijloc), K2 Clamp EC 25-40 (capăt) sau XS End Clamp, în funcție de înălțimea ramei modulului.
