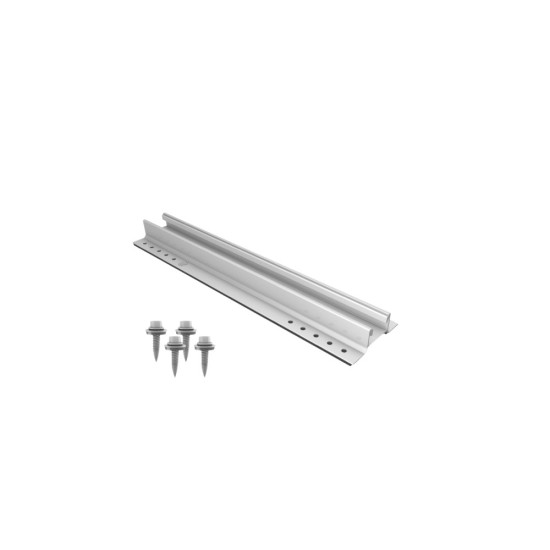

K2 Mini Rail 385mm + suruburi

Este o șină scurtă, de mai puțin de 40 de centimetri, care se prinde direct pe creasta tablei ondulate de tip trapezoidal, iar panoul se fixează apoi pe ea. Avantajul e simplu: nu mai ai nevoie de șine lungi întinse pe tot acoperișul, deci mai puțin material, mai puțină greutate în plus pe clădire și un montaj mai rapid. Sub talpa fiecărei piese există o garnitură de cauciuc care, strânsă de șurub, sigilează gaura făcută în tablă și nu lasă apa să intre.

Setul are 385 mm lungime, 85,4 mm lățime și 31,4 mm înălțime și cântărește 0,322 kg, deci panoul stă practic lipit de acoperiș, urmând panta lui. În pachet vin și șuruburile autofiletante cu șaibă de etanșare, de 6 mm, cu care se prinde pe tablă, plus garnitura EPDM - nu trebuie cumpărate separat. Canalul din partea de sus preia direct clemele de panou, astfel încât pe fiecare suport se pot fixa fie două panouri vecine, fie capătul unui rând. Dacă acoperișul are pantă mică și vrei panourile ușor înclinate spre soare, există adaptoarele MiniFive MK2. Piesele sunt din aluminiu și oțel inoxidabil, deci nu ruginesc și nu cer întreținere.

K2 MiniRail MK2 Set, cod articol 2004211, GTIN 4251786207954; gabarit 385 x 85,4 x 31,4 mm, masă 0,322 kg. Materiale: aluminiu EN AW-6063 T66 cu finisaj natural (mill), garnitură de etanșare din EPDM pe talpa de așezare, elemente de fixare din oțel inoxidabil A2; livrarea include șuruburi autofiletante (thread-forming) cu șaibă de etanșare, diametru 6 mm. Compatibil cu clemele K2 Clamp MC 25-40 și K2 Clamp EC 25-40, pentru rame de modul cu înălțimea de 25-40 mm; pentru montaj înclinat pe pantă redusă se folosesc adaptoarele K2 MiniFive MK2 Front (2004212) și MiniFive MK2 End (2004213). Ambalare 40 buc/cutie și 960 buc/palet, cod tarifar 7610 90 90.

Pentru cine este potrivit

Potrivit pentru acoperișuri din tablă trapezoidală - hale, anexe, case cu tablă metalică - unde panourile se montează paralel cu acoperișul, iar rama modulului are înălțimea de 25-40 mm.

Termeni explicați

• Tablă trapezoidală: Tabla ondulată cu profil în trepte, folosită la hale și anexe; suportul se prinde pe partea înaltă a ondulației, unde nu stă apa.
• Garnitură EPDM: Inel de cauciuc rezistent la soare și la temperaturi extreme, care se comprimă sub piesă și sigilează gaura din tablă.
• Șurub autofiletant: Șurub care își face singur filetul în tablă, fără să fie nevoie de găurire și de piuliță pe partea cealaltă.

Specificații tehnice

Aplicații recomandate

• Montaj paralel cu acoperisul al modulelor FV pe tabla trapezoidală
• Acoperisuri industriale și hale cu panouri sandwich
• Sisteme rezidențiale pe țiglă metalică de tip trapezoidal
• Montaj cu elevatie de mică înăltime, combinat cu adaptoarele MiniFive MK2

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

K2 MiniRail MK2 Set (cod articol 2004211, GTIN 4251786207954) este o sină scurtă destinată montajului direct al modulelor fotovoltaice pe acoperisuri din tabla trapezoidală, fără a mai fi nevoie de o sină longitudinală continuă. Dimensiunile de gabarit sunt 385 mm lungime, 85,4 mm lățime și 31,4 mm înălțime, iar masa unui set este de 0,322 kg.

Setul este realizat din aluminiu EN AW-6063 T66 cu finisaj natural (mill), garnitură de etanșare din EPDM pe talpa de așezare și elemente de fixare din oțel inoxidabil A2. Livrarea include șuruburile autofiletante (thread-forming) cu șaibă de etanșare, cu diametrul de 6 mm, necesare prinderii pe creasta tablei; garnitura EPDM comprimată sub talpă asigură etanșeitatea străpungerii. Canalul integrat MK2 preia direct clemele de modul, astfel încât pe fiecare șină scurtă se pot fixa module vecine sau capete de câmp.

MiniRail MK2 se combina cu clemele K2 Clamp MC 25-40 si K2 Clamp EC 25-40 pentru rame de modul cu înălțimea de 25-40 mm. Pentru montaj inclinat pe acoperisuri cu panta redusă există adaptoarele K2 MiniFive MK2 Front (2004212) si MiniFive MK2 End (2004213). Ambalarea standard este de 40 bucăți/cutie si 960 bucăți/palet, iar codul tarifar declarat este 7610 90 90.
