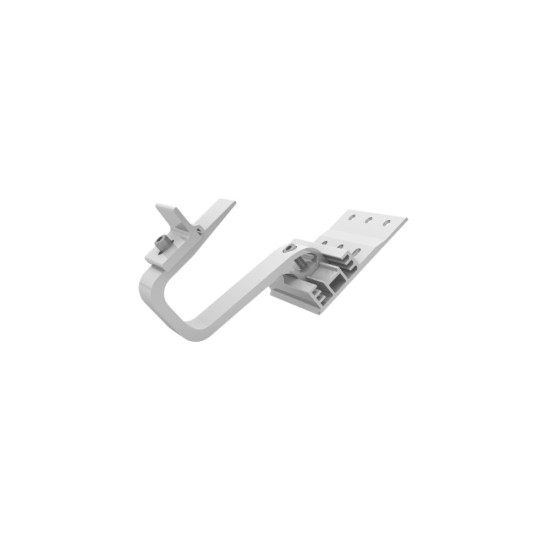

K2 Carlig tigla ceramica SingleHook 3S

Cârligul de acoperiș este piesa care leagă panourile fotovoltaice de scheletul de lemn al casei. Se montează sub țiglă, prins în grinda înclinată de lemn numită căprior, iar brațul lui iese pe deasupra învelitorii și susține șina metalică pe care se așază panourile. Astfel, greutatea panourilor și forța vântului nu apasă pe țiglă, ci sunt preluate direct de structura de rezistență a acoperișului.

Placa de bază se poate monta pe trei înălțimi diferite, la 40, 47 sau 54 mm, astfel încât cârligul să se potrivească la grosimea țiglei tale, ceramică sau din beton, fără să tai sau să șlefuiești nimic. Reglajul corect face ca țigla de deasupra să se așeze liber, fără să se sprijine pe metal, iar acesta este exact motivul pentru care apar, la montajele făcute grăbit, țigle crăpate și infiltrații după prima iarnă. Cârligul se livrează cu clema K2 Climber 36/50 deja montată, deci șina se cuplează direct prin clipsare, fără piese suplimentare de comandat. Un cârlig cântărește 0,576 kg și vine în cutii de 30 de bucăți, cantitate care acoperă de regulă un acoperiș rezidențial obișnuit.

Cod articol 2003215, corp din aluminiu EN AW-6063 T66 și elemente de îmbinare din oțel inoxidabil A2-70, masă 0,576 kg. Reglaj vertical al plăcii de bază în 3 trepte (40 / 47 / 54 mm), fixare pe căpriori cu lățimea de la 48 mm, respectiv de la 36 mm cu șuruburi de construcție pentru lemn M6. Livrat cu K2 Climber 36/50 premontat și șurub imbus, pentru cuplare directă pe SingleRail 36 sau SingleRail 50; variante alternative disponibile: 3S Light pentru încărcări reduse, 3S Long pentru țigle de format mare, Alpin pentru încărcări mari de zăpadă. Ambalare 30 buc/cutie, 720 buc/palet, cod tarifar 7610 90 90.

Pentru cine este potrivit

Potrivit pentru o casă cu acoperiș înclinat acoperit cu țiglă ceramică sau din beton, cu șarpantă de lemn și căpriori de cel puțin 48 mm lățime, montată pe șine K2 SingleRail.

Termeni explicați

• Căprior: Grinda înclinată de lemn care formează scheletul acoperișului și pe care se sprijină învelitoarea; este partea rezistentă în care se înșurubează cârligul.
• K2 Climber: Piesa de cuplare livrată deja montată pe cârlig, în care șina intră prin apăsare, fără șuruburi suplimentare.
• Oțel inoxidabil A2-70: Un tip de oțel care nu ruginește, folosit la șuruburile și piesele expuse la ploaie zeci de ani.

Specificații tehnice

Aplicații recomandate

• Fixarea șinelor SingleRail pe acoperișuri cu țiglă ceramică
• Acoperișuri cu țiglă din beton, pe căpriori de lemn
• Instalații fotovoltaice rezidențiale pe casă individuală
• Retrofit pe acoperișuri existente, unde înălțimea cârligului trebuie adaptată la profilul țiglei

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

K2 SingleHook 3S (cod articol 2003215) este cârligul standard al sistemului K2 SingleRail pentru acoperișuri înclinate acoperite cu țiglă ceramică sau țiglă din beton. Construcția este mixtă: corpul din aluminiu EN AW-6063 T66 și elementele de îmbinare din oțel inoxidabil A2-70, combinație care asigură rezistența la coroziune pe toată durata de viață a instalației. Masa unui cârlig este de 0,576 kg.

Caracteristica principală este placa de bază reglabilă pe verticală în 3 poziții, la cotele de 40, 47 și 54 mm, ceea ce permite adaptarea înălțimii cârligului la grosimea și profilul țiglei fără prelucrări suplimentare și fără ca țigla de deasupra să se sprijine pe cârlig. Fixarea se face pe căprior, pentru căpriori cu lățimea de la 48 mm; pe căpriori înguste, de la 36 mm, montajul este posibil cu șuruburi de construcție pentru lemn M6.

Cârligul este livrat cu K2 Climber 36/50 premontat și cu șurubul imbus aferent, astfel încât șina SingleRail 36 sau SingleRail 50 se cuplează direct, prin clipsare, fără componente suplimentare. K2 SingleHook 3S acoperă, împreună cu varianta 4S, majoritatea aplicațiilor pe țiglă; pentru cazuri speciale există variantele 3S Light (încărcări reduse), 3S Long (țigle de format mare) și Alpin (încărcări mari de zăpadă). Ambalarea este de 30 bucăți/cutie și 720 bucăți/palet, cod tarifar 7610 90 90.
