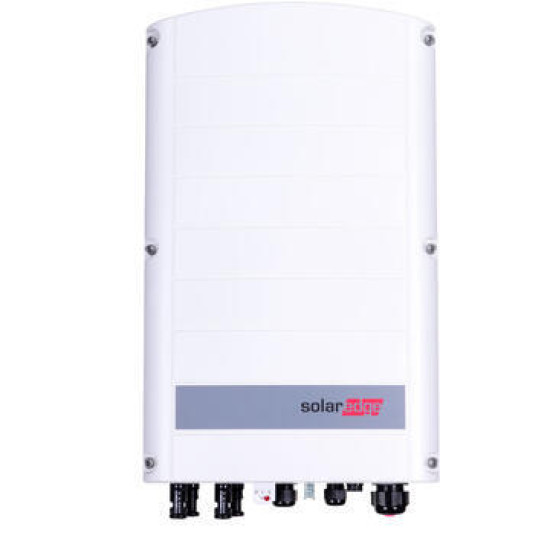

Invertor Trifazat SolarEdge SE6K-RW0TEBEN4

La o instalație obișnuită, panourile sunt legate în șir, iar dacă unul este umbrit, murdar sau mai slab, trage în jos tot grupul, ca într-un furtun în care o singură strangulare reduce debitul pentru toți. Sistemul SolarEdge rezolvă asta mutând inteligența pe fiecare panou, într-un mic dispozitiv numit optimizator; invertorul se ocupă doar de transformarea curentului și de legătura cu rețeaua. Rezultatul practic este că umbrirea parțială sau orientările diferite nu mai afectează întreaga instalație, iar în aplicație vezi cât produce fiecare panou în parte. Important de știut: acest invertor funcționează numai împreună cu optimizatoarele SolarEdge, care se comandă separat.

Livrează 6000 W pe rețea trifazată și acceptă până la 8100 W de panouri, adică o supradimensionare de circa 35% față de puterea de ieșire, utilă pentru producție mai bună în orele slabe și iarna, orientativ, în funcție de amplasare. Se potrivește unei instalații rezidențiale de 5-8 kWp, mai ales pe acoperișuri cu coșuri, lucarne, copaci sau pante multiple, unde un invertor clasic ar pierde vizibil. Randamentul de 98% și consumul sub 2,5 W noaptea înseamnă pierderi mici, iar zgomotul sub 40 dBA îl face potrivit lângă spații locuite. La 16,4 kg și 540 x 315 x 191 mm poate fi montat de un singur electrician, în interior sau afară, carcasa fiind IP65, iar funcționarea acceptată între -20 și +60 grade C. Nu are ecran: totul se face din telefon, prin aplicația SetApp. Garanția standard este de 12 ani, cu opțiune de extindere la 20 sau 25 de ani.

AC: 6000 W / 6000 VA, trifazat 400/230 V sau 380/220 V, 50/60 Hz ±5 Hz, domeniu 184-264,5 Vac pe fază, curent maxim continuu 10 A pe fază. DC: putere maximă module 8100 W la STC, tensiune maximă 900 Vdc, nominală 750 Vdc, curent maxim 10 Adc, două perechi de conectori MC4, întrerupător DC integrat; urmărirea punctului de putere maximă se face în optimizator, nu în invertor. Randament maxim 98%, european ponderat 97,3%, consum nocturn sub 2,5 W, zgomot sub 40 dBA. IP65, 540 x 315 x 191 mm, 16,4 kg, -20...+60 °C. Comunicație standard RS485 și Ethernet; opțional Wi-Fi / ZigBee cu antena SE-ANT-ZBWIFI03 sau modulul Home Network ENET-HBNP-01; configurare exclusiv prin aplicația SetApp. Compatibil cu contoarele SolarEdge pentru limitarea injecției și măsurarea autoconsumului. Standarde: IEC 62103, IEC 62109, VDE 0126-1-1, VDE-AR-N 4105, CE, RoHS.

Pentru cine este potrivit

Potrivit pentru o casă cu branșament trifazat și 5-8 kWp de panouri, mai ales pe acoperișuri cu umbriri parțiale, mai multe pante sau pentru cine vrea să vadă în aplicație starea fiecărui panou.

Termeni explicați

• Optimizator de putere: Un dispozitiv mic montat în spatele fiecărui panou, care îl face să lucreze independent de vecini și trimite invertorului date despre producția lui; fără aceste optimizatoare, invertorul SolarEdge nu funcționează.
• Monitorizare la nivel de modul: Posibilitatea de a vedea în aplicație producția fiecărui panou separat, ceea ce arată imediat dacă unul este umbrit, murdar sau defect.
• Limitarea injecției în rețea: Reglarea puterii trimise în rețea pentru a nu depăși cât permite avizul de racordare; se face cu un contor montat în tablou, care spune invertorului cât are voie să livreze.

Specificații tehnice

Aplicații recomandate

• Sisteme fotovoltaice rezidentiale trifazate de 5-8 kWp, racordate la rețea
• Instalații mici comerciale pe acoperiș cu umbriri parțiale sau mai multe orientări/înclinații ale acoperișului
• Proiecte care necesita monitorizare la nivel de modul și diagnoza de la distanță
• Sisteme de autoconsum cu limitare a injectiei în rețea, folosind contor SolarEdge

Garanție

12 ani garanție standard produs, extensibilă opțional la 20 sau 25 de ani

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

SolarEdge SE6K-RW0TEBEN4 este un invertor fotovoltaic trifazat racordat la retea, cu putere nominală de 6000 W, destinat arhitecturii SolarEdge cu optimizatoare de putere DC. Spre deosebire de un invertor string clasic, urmărirea punctului de putere maximă nu se face în invertor, ci în optimizatorul montat pe fiecare modul; invertorul lucrează la o tensiune DC de string fixă, nominală de 750 V, și se ocupă strict de conversia DC-AC și de sincronizarea cu rețeaua. Rezultatul practic este că umbrirea parțială, murdarirea sau orientările diferite ale modulelor nu mai trag în jos întregul string, iar monitorizarea se face la nivel de modul.

Pe partea de curent alternativ, invertorul livrează 6000 W / 6000 VA pe rețea trifazată 400/230 V (respectiv 380/220 V), la 50/60 Hz, cu un curent maxim continuu de 10 A pe fază și un domeniu de tensiune de lucru 184-264,5 Vac pe fază. Pe partea de curent continuu acceptă o putere maximă a modulelor de 8100 W la STC, ceea ce permite supradimensionarea generatorului fotovoltaic cu până la 35% față de puterea AC, cu tensiune maximă de intrare 900 Vdc și curent maxim de intrare 10 Adc. Randamentul maxim este de 98%, randamentul european ponderat de 97,3%, iar consumul pe timp de noapte sub 2,5 W.

Constructiv, carcașa are grad de protecție IP65 și poate fi montată atât în exterior, cât și în interior, la temperaturi de la -20 pana la +60 grade Celsius, cu un nivel de zgomot sub 40 dBA. Dimensiunile sunt 540 x 315 x 191 mm, iar greutatea 16,4 kg, ceea ce permite montajul de catre un singur electrician. Invertorul are întrerupător DC integrat și două perechi de conectori MC4 pentru intrările de string. Nu are display: punerea în funcțiune, setarea codului de rețea și actualizările se fac de pe telefon prin aplicația SolarEdge SetApp, prin conexiune Wi-Fi directă la invertor.

Comunicația standard include RS485 și Ethernet pentru conectarea la platforma de monitorizare SolarEdge, unde se vizualizează producția și starea fiecărui modul în parte. Conexiunea wireless (Wi-Fi / ZigBee) se realizează opțional, cu antena SE-ANT-ZBWIFI03 sau modul Home Network ENET-HBNP-01. Invertorul funcționează exclusiv cu optimizatoare SolarEdge (câte unul pe modul sau pe pereche de module, în funcție de model) și este compatibil cu contoarele SolarEdge pentru limitarea injecției în rețea și măsurarea autoconsumului. Garanția standard este de 12 ani, cu opțiune de extindere la 20 sau 25 de ani.
