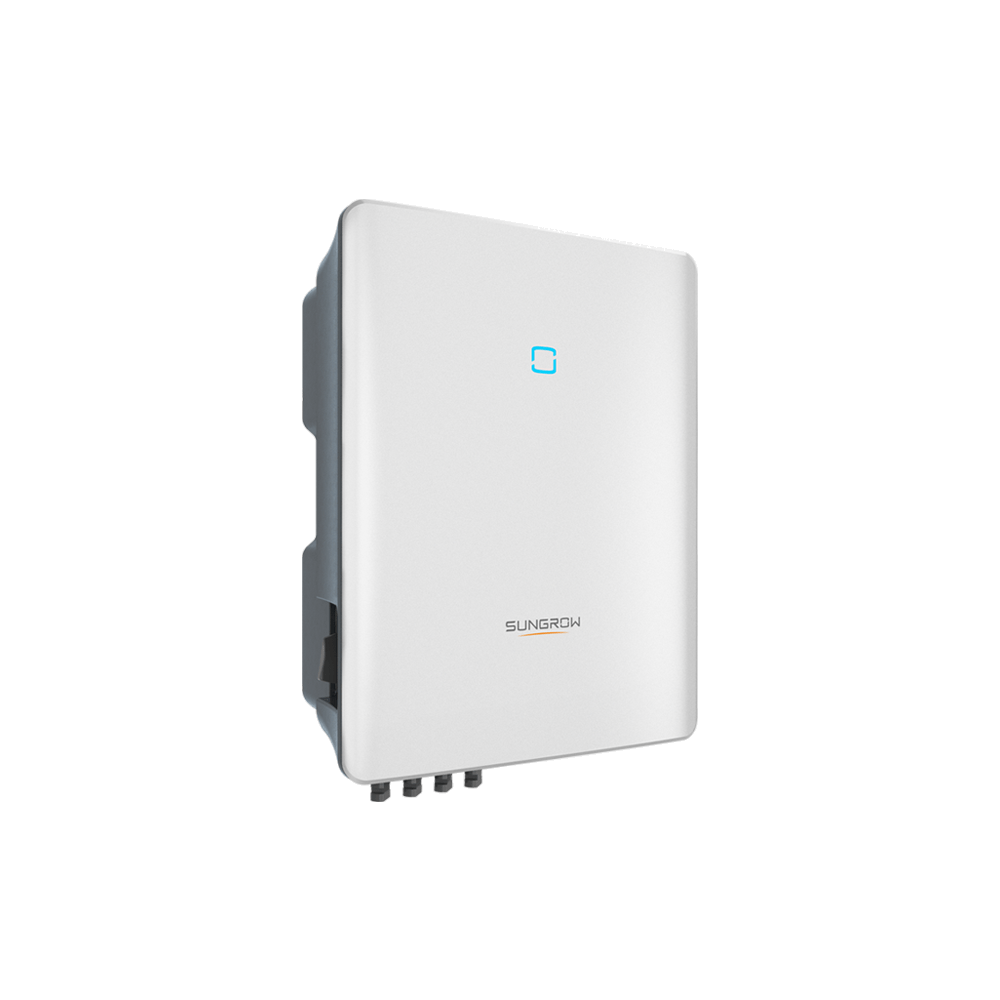

Invertor Sungrow SG20.0RT 20kW on-grid trifazat

Invertorul este piesa care transformă curentul continuu de la panouri în curentul de 230/400 V folosit de echipamentele din clădire. Această variantă lucrează împreună cu rețeaua, fără baterie: energia produsă se consumă pe loc, iar ce rămâne pleacă în rețea. Are două intrări independente de panouri, deci acoperișul poate fi împărțit în două zone cu orientări diferite, și supraveghează permanent cablurile pentru a detecta un arc electric, adică scânteia care apare într-o legătură slăbită.

Cei 20.000 W și cei până la 30 kWp de panouri acceptați îl fac potrivit pentru o clădire cu consum susținut în timpul programului: hală, depozit, fermă sau sediu de firmă. Faptul că panourile pot depăși cu o marjă mare puterea invertorului este o alegere de proiectare, pentru că puterea de vârf apare doar câteva ore pe zi, iar restul timpului surplusul de panouri se traduce în producție reală mai mare. Randamentul de 98,5%, respectiv 98,1% mediat european, menține pierderile la minimum, iar carcasa IP65 cu protecție anticorozivă C5 permite montajul în exterior, inclusiv în medii agresive precum zonele industriale sau apropierea de mare. Răcirea se face cu ventilație forțată, cu zgomot tipic de 45 dB(A), deci amplasarea într-un spațiu tehnic este de preferat.

Tensiune maximă de intrare 1.100 V, interval MPPT 160-1.000 V, nominal 600 V, pornire 180 V; două MPPT cu câte două stringuri, curent maxim de intrare 50 A (25 A per MPPT), Isc 64 A, putere PV maximă recomandată 30 kW. Ieșire 20.000 W la 230/400 V, 3/N/PE, maximum 22.000 VA (limitat la 20.000 VA în Germania, Belgia și Australia), 31,9 A, 180-276 V pe fază, 50 Hz (45-55 Hz), THD sub 3%, factor de putere reglabil între 0,8 capacitiv și 0,8 inductiv. Randament maxim 98,5% și european 98,1%, construcție fără transformator, IP65 cu protecție anticorozivă C5, 370x480x195 mm, 21 kg, răcire forțată inteligentă, 45 dB(A), -25...+60 C, altitudine maximă 4.000 m; AFCI, recuperare PID, SPD tip II pe DC și AC, separator DC și protecție la curent de fugă. Conectare DC prin MC4 și AC prin conector rapid, comunicație WLAN, Ethernet, RS485, DI și DO; conform VDE-AR-N 4105, EN 50549-1, CEI 0-21, DIN VDE 0126-1-1, IEC 62109-2, IEC 61727, IEC 62116, EN 61000-6-1/-3.

Pentru cine este potrivit

Potrivit pentru hale, depozite, ferme sau sedii de firmă cu branșament trifazat și instalație de 20-30 kWp, unde energia se consumă în timpul programului.

Termeni explicați

• Raport DC/AC (supradimensionare): Raportul dintre puterea panourilor și puterea invertorului; un raport peste 1 crește producția din orele de dimineață, de seară și din zilele înnorate.
• Protecție anticorozivă C5: Clasa de rezistență la coroziune care permite montajul în medii agresive, cum sunt zonele industriale sau apropierea de mare.
• Factor de putere: Raportul dintre puterea utilă și puterea totală livrată rețelei; aici este reglabil între 0,8 capacitiv și 0,8 inductiv, la cererea operatorului de rețea.

Specificații tehnice

Aplicații recomandate

• Instalații comerciale on-grid de 20-30 kWp
• Hale, depozite și sedii de firmă cu consum diurn
• Sisteme cu module bifaciale și raport DC/AC ridicat
• Ferme și unități agricole cu racordare trifazată

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Sungrow SG20RT este invertorul on-grid trifazat de 20 kW din seria SG15/17/20RT pentru sisteme de 1000 Vdc. Are două urmăriri MPPT independente, cu câte două stringuri fiecare, tensiune maximă de intrare 1100 V, interval MPPT 160-1000 V, tensiune nominală 600 V și pornire de la 180 V. Curentul maxim de intrare este 50 A (25 A per MPPT), cel de scurtcircuit 64 A, iar puterea fotovoltaică maximă recomandată 30 kW.

Puterea nominală AC este 20000 W la 230/400 V, 3/N/PE, cu maximum 22000 VA (limitat la 20000 VA în Germania, Belgia și Australia) și 31,9 A curent maxim de ieșire. Intervalul de tensiune este 180-276 V pe fază, frecvența 50 Hz (45-55 Hz), THD sub 3% și factor de putere reglabil între 0,8 capacitiv și 0,8 inductiv.

Randament maxim 98,5% și european 98,1%. Construcție fără transformator, IP65, protecție anticorozivă C5, 370x480x195 mm, 21 kg, răcire forțată inteligentă, 45 dB(A), interval -25...+60 C, altitudine maximă 4000 m. Include AFCI pentru detecția arcului electric, recuperare PID, SPD tip II pe DC și AC, separator DC și protecție la curent de fugă. Conectare DC prin MC4 și AC prin conector rapid. Comunicație WLAN, Ethernet, RS485, DI și DO. Conform VDE-AR-N 4105, EN 50549-1, CEI 0-21, DIN VDE 0126-1-1, IEC 62109-2, IEC 61727, IEC 62116, EN 61000-6-1/-3.
