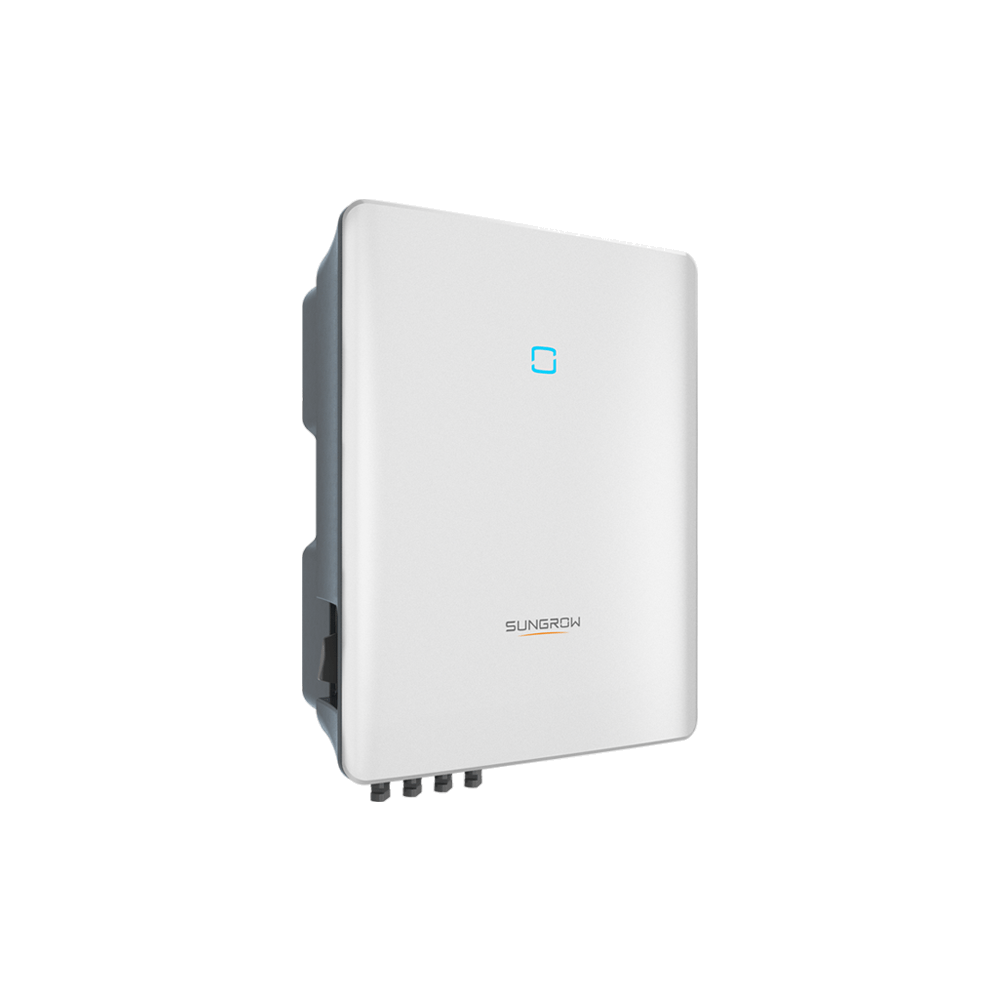

Invertor Sungrow SG15.0RT 15kW on-grid trifazat

Acesta este un invertor de rețea, fără baterie: ia curentul continuu produs de panouri și îl transformă în curentul obișnuit de 230/400 V, care se consumă pe loc în clădire, iar surplusul pleacă în rețea. Are două intrări independente de panouri, ceea ce permite montarea lor pe două pante sau orientări diferite, fără ca grupul mai slab să tragă în jos grupul mai bun. În plus, supraveghează permanent cablurile de curent continuu și oprește instalația dacă apare un arc electric, adică o scânteie într-un contact slăbit.

Cu 15.000 W putere nominală și până la 22,5 kWp de panouri acceptați, se potrivește unei clădiri care consumă mult în timpul zilei: birou, atelier, magazin sau o casă mare. Faptul că panourile pot depăși puterea invertorului este intenționat, pentru că puterea nominală apare doar în orele de vârf; restul zilei, surplusul de panouri se traduce în producție reală mai mare. Randamentul de 98,5%, respectiv 98,1% mediat european, înseamnă că aproape toată energia produsă ajunge în clădire. Carcasa IP65 cu protecție anticorozivă C5 permite montajul în exterior, inclusiv în medii agresive, iar răcirea este cu ventilație forțată, cu zgomot tipic de 45 dB(A), deci poziția potrivită este lângă un spațiu tehnic, nu lângă o zonă de odihnă.

Tensiune maximă de intrare 1.100 V, interval MPPT 160-1.000 V, nominal 600 V, pornire 180 V; două MPPT cu câte două stringuri, curent maxim de intrare 50 A (25 A per MPPT), Isc 64 A, putere PV maximă recomandată 22,5 kW. Ieșire 15.000 W la 230/400 V, 3/N/PE, maximum 16.500 VA (limitat la 15.000 VA în Germania, Belgia și Australia), 25 A, 180-276 V pe fază, 50 Hz (45-55 Hz), THD sub 3%, factor de putere reglabil între 0,8 capacitiv și 0,8 inductiv. Randament maxim 98,5% și european 98,1%, construcție fără transformator, IP65 cu rezistență la coroziune C5, 370x480x195 mm, 21 kg, răcire forțată inteligentă, 45 dB(A), -25...+60 C, altitudine 4.000 m; AFCI, recuperare PID, SPD tip II pe DC și AC, separator DC și protecție la curent de fugă. Conectori MC4 pe DC și conector rapid pe AC, comunicație WLAN, Ethernet, RS485, DI și DO; conform VDE-AR-N 4105, EN 50549-1, CEI 0-21, DIN VDE 0126-1-1, IEC 62109-2, IEC 61727, IEC 62116, EN 61000-6-1/-3.

Pentru cine este potrivit

Potrivit pentru o clădire cu branșament trifazat și consum concentrat în timpul zilei (birou, atelier, magazin sau casă mare), cu instalație între 15 și 22,5 kWp și fără baterie.

Termeni explicați

• On-grid: Invertor care lucrează doar împreună cu rețeaua; la pană de curent se oprește, ca să nu trimită tensiune pe linie în timp ce se lucrează la remediere.
• AFCI: Sistemul care detectează scânteia dintr-un contact slăbit pe cablurile de curent continuu și oprește instalația înainte ca aceasta să devină un risc de incendiu.
• String: Un șir de panouri legate în serie, conectat împreună la una dintre intrările invertorului.

Specificații tehnice

Aplicații recomandate

• Sisteme comerciale mici și rezidențiale mari on-grid
• Instalații cu module bifaciale și supradimensionare DC
• Acoperisuri cu două orientări diferite (2 MPPT)
• Proiecte de autoconsum industrial până la 22,5 kWp

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Sungrow SG15RT este un invertor on-grid trifazat de 15 kW pentru sisteme de 1000 Vdc, cu două urmăriri MPPT independente și câte două stringuri pe fiecare MPPT. Tensiunea maximă de intrare este 1100 V, intervalul MPPT 160-1000 V, tensiunea nominală 600 V și pornirea de la 180 V. Curentul maxim de intrare este 50 A (25 A per MPPT), cel de scurtcircuit 64 A, iar puterea fotovoltaică maximă recomandată 22,5 kW.

Pe AC livrează 15000 W nominal la 230/400 V, 3/N/PE, cu maximum 16500 VA (limitat la 15000 VA în Germania, Belgia și Australia) și 25 A curent maxim. Intervalul de tensiune este 180-276 V pe fază, frecvența 50 Hz (45-55 Hz), THD sub 3% și factor de putere reglabil între 0,8 capacitiv și 0,8 inductiv.

Randamentul maxim este 98,5%, iar cel european 98,1%. Carcasa este fără transformator, IP65, cu rezistență la coroziune C5, dimensiuni 370x480x195 mm și 21 kg, răcire forțată inteligentă, zgomot tipic 45 dB(A), interval -25...+60 C, altitudine 4000 m. Include detecție de arc electric AFCI, funcție de recuperare PID, SPD tip II pe DC și AC, separator DC și protecție la curent de fugă. Conectori MC4 pe DC și conector rapid pe AC. Comunicație WLAN, Ethernet, RS485, DI și DO. Conform VDE-AR-N 4105, EN 50549-1, CEI 0-21, DIN VDE 0126-1-1, IEC 62109-2, IEC 61727, IEC 62116, EN 61000-6-1/-3.
