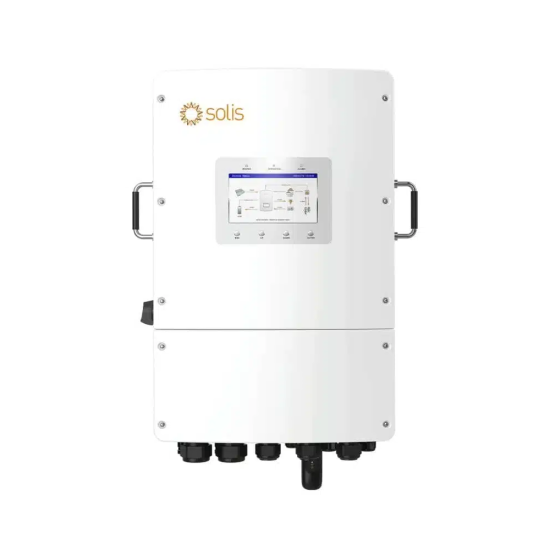

Invertor Solis S6-EH3P12K-H, Trifazat, Hibrid, 12kW, High Voltage

Un invertor hibrid este aparatul care leagă panourile, bateria, casa și rețeaua și decide în fiecare moment unde se duce energia produsă. Acest model este trifazat, deci pentru case cu branșament pe trei faze, și lucrează cu baterii de înaltă tensiune, adică module legate în lanț până la o tensiune mare, soluție care ține curentul prin cabluri la valori mici și pierderile la fel. Particularitatea lui este numărul de intrări pentru panouri: patru, mai multe decât se obișnuiește la această putere, ceea ce înseamnă că un acoperiș cu patru fețe diferite poate fi folosit în întregime.

Cei 12 kW putere continuă susțin consumul unei case mari, iar în lipsa rețelei ieșirea de rezervă livrează tot 12 kW, cu dublul puterii timp de 10 secunde la pornirea motoarelor. Pe acoperiș intră până la 19,2 kW de panouri, iar fiecare dintre cele patru intrări duce până la 9 kW, deci puteți combina versanți cu orientări și înclinări diferite fără ca unul mai slab să tragă în jos restul. Bateria de înaltă tensiune lucrează între 120 și 800 V și se încarcă sau descarcă cu până la 12 kW, adică bateria poate acoperi singură consumul casei în orele de seară. Producția pornește de la 160 V pe partea de panouri, deci sistemul începe să lucreze devreme dimineața. Carcasa IP66 este bine etanșată la praf și la apă, aparatul are 599 x 546 x 243 mm și 31 kg, iar răcirea se face cu ventilatoare duble, astfel încât defectarea unuia nu oprește instalația. Bateriile compatibile includ mărci consacrate precum BYD, LG, Dyness și Pylontech, deci alegerea nu este limitată la un singur furnizor.

Putere AC nominală 12 kW / 12 kVA, ieșire trifazată 3/N/PE la 380 V sau 400 V, 50/60 Hz, curent AC maxim 18,2 A / 17,3 A. Intrare PV: putere utilizabilă maximă 19,2 kW, tensiune de intrare maximă 1000 V, tensiune nominală 600 V, pornire de la 160 V, 4 urmăritoare MPPT cu domeniu 200-850 V, 20 A curent maxim și până la 9 kW putere pe fiecare MPPT. Port baterie litiu-ion de înaltă tensiune 120-800 V, 50 A curent maxim, 12 kW putere de încărcare/descărcare. Ieșire de rezervă 12 kW cu suprasarcină 2 x Pn timp de 10 s și comutare la nivel UPS. Randament maxim 97,7%, randament european 97,5%, IP66, răcire cu ventilatoare redundante controlate inteligent, 599 x 546 x 243 mm, 31 kg, temperatură de lucru -25...+60 grade C. Comunicație standard CAN și RS485, cu module opționale WiFi, celular sau LAN; AFCI integrat pentru detecția arcului electric pe partea de curent continuu; compatibilitate cu baterii BYD, LG, Dyness și Pylontech.

Pentru cine este potrivit

Potrivit pentru o casă mare sau un mic sediu comercial cu branșament trifazat, care are un acoperiș complicat, cu până la patru orientări, și vrea o baterie de înaltă tensiune plus alimentare de rezervă pentru consumatorii esențiali.

Termeni explicați

• Baterie de înaltă tensiune: Un banc de acumulatori legați în lanț până la o tensiune mare; prin cabluri trece un curent mai mic, deci se pierde mai puțină energie sub formă de căldură.
• MPPT: Circuitul care caută punctul în care un grup de panouri produce cel mai mult; patru astfel de circuite înseamnă patru zone de acoperiș care lucrează independent.
• Ventilatoare redundante: Aparatul are mai multe ventilatoare, astfel încât dacă unul se oprește, răcirea continuă și instalația nu se blochează.

Specificații tehnice

Aplicații recomandate

• Locuințe mari trifazate cu baterie de înaltă tensiune
• Acoperisuri complexe cu pana la 4 orientări distincte
• Autoconsum optimizat plus backup pentru sarcini esențiale
• Mici sedii comerciale cu cerințe de continuitate în alimentare

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Solis S6-EH3P12K-H face parte din seria S6-EH3P(12-20)K-H de invertoare hibride trifazate pentru baterii de inalta tensiune, destinate locuințelor mari și aplicațiilor comerciale mici. Puterea nominală AC este de 12 kW, respectiv 12 kVA, cu ieșire trifazată 3/N/PE la 380 V sau 400 V, 50/60 Hz, și un curent maxim de 18,2 A / 17,3 A.

Partea fotovoltaică acceptă până la 19,2 kW putere PV utilizabilă, la o tensiune de intrare maximă de 1000 V, tensiune nominală 600 V și pornire de la 160 V. Cele 4 urmăritoare MPPT lucrează în domeniul 200-850 V, fiecare cu 20 A curent maxim de intrare și până la 9 kW putere pe MPPT - o configurație rară la această clasă de putere, care permite acoperișuri cu 4 orientări diferite.

Portul de baterie accepta acumulatori lițiu-ion de inalta tensiune in domeniul 120-800 V, cu 50 A curent maxim si 12 kW putere de incarcare/descarcare. Iesirea de backup livreaza 12 kW cu suprasarcina de 2 ori puterea nominala timp de 10 secunde, iar comutarea la regim de rezerva se face la nivel UPS.

Randamentul maxim este de 97,7%, iar cel european de 97,5%. Carcasa are protecție IP66 și răcire cu ventilatoare redundante controlate inteligent, dimensiuni de 599 x 546 x 243 mm și masă de 31 kg. Domeniul termic este -25...+60 grade C. Comunicația standard include CAN și RS485, cu module opționale WiFi, celular sau LAN. Seria este compatibilă cu baterii de la producători consacrați (BYD, LG, Dyness, Pylontech) și include AFCI integrat pentru detecția arcului electric DC.
