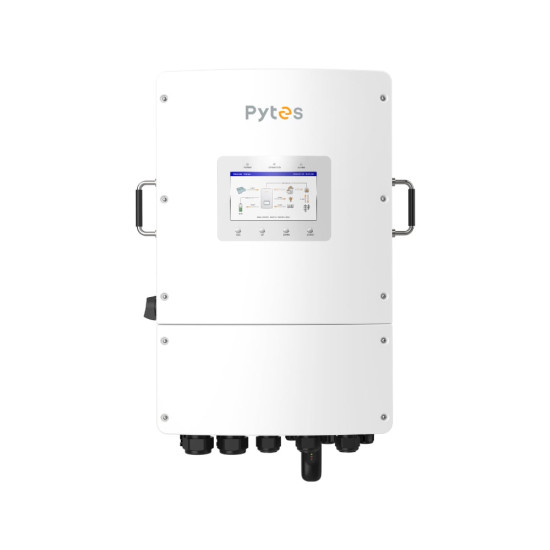

Invertor Solis/Pytes JS3PL15K, Hibrid, Trifazat, 15kW

Este un invertor hibrid, adică aparatul care leagă panourile, bateria, casa și rețeaua și hotărăște în fiecare moment încotro merge energia. Particularitatea lui este viteza cu care preia alimentarea când rețeaua cade: trecerea se face în mai puțin de o sutime de secundă, atât de repede încât calculatoarele, frigiderele sau centrala termică nici nu observă întreruperea. Lucrează cu bancuri de acumulatori de joasă tensiune, de tipul celor de 48 V, care se extind simplu prin adăugarea de module.

Cei 15 kW putere continuă acoperă consumul unei case mari trifazate, iar la nevoie invertorul poate livra dublul acestei puteri timp de 10 secunde, ceea ce ajută la pornirea pompelor și a motoarelor. Pe acoperiș se pot monta până la 24 kW de panouri, la o tensiune maximă de 1000 V, repartizate pe cel mult 4 șiruri și două intrări independente, deci două orientări diferite pot fi tratate separat. Bateria se încarcă și se descarcă cu până la 290 A, iar sistemul este pregătit pentru acumulatorii Pytes de 51,2 V, cu dialog direct între invertor și electronica bateriei. Cele două ieșiri de rezervă permit împărțirea consumatorilor: pe una puneți ce trebuie să meargă oricum (frigider, centrală, internet), pe cealaltă ce poate aștepta. Carcasa IP66 este bine etanșată la praf și la apă, aparatul are 430 x 660 x 305 mm și 42 kg, iar starea sistemului se vede pe un afișaj de 7 inch sau pe telefon, prin Bluetooth.

Putere AC nominală 15 kW / 15 kVA, ieșire trifazată 380/400 V la 50/60 Hz, curent maxim 22,8 A la 50 Hz și 21,7 A la 60 Hz. Intrare PV: putere utilizabilă maximă 24 kW, tensiune DC maximă 1000 V, două urmăritoare MPPT cu domeniu 200-850 V și maximum 4 șiruri de intrare. Port baterie 40-60 V, acumulatori litiu-ion sau plumb-acid, curent maxim de încărcare/descărcare 290 A, comunicație BMS prin CAN sau RS485, optimizat pentru bateriile Pytes de 51,2 V. Ieșire de rezervă 15 kW, suprasarcină 2 x Pn timp de 10 s, timp de comutare sub 10 ms, două porturi de backup pentru prioritizarea sarcinilor. Randament maxim 97,60%, IP66, 430 x 660 x 305 mm, 42 kg, temperatură de lucru -40...+60 grade C, afișaj LCD de 7 inch și Bluetooth cu aplicație mobilă, scalabil prin paralelare până la 90 kW, garanție 5 ani.

Pentru cine este potrivit

Potrivit pentru o casă mare trifazată, o pensiune sau un mic sediu cu rețea instabilă, care are sau își face un banc de acumulatori de 48 V și are consumatori ce nu suportă nici măcar o clipire de curent.

Termeni explicați

• Timp de comutare: Cât durează până când invertorul preia alimentarea casei după ce cade rețeaua; sub 10 milisecunde înseamnă practic fără pauză, echipamentele sensibile nu se resetează.
• BMS: Electronica din baterie care îi supraveghează starea; comunicația cu invertorul face ca încărcarea și descărcarea să se oprească la timp, prelungind viața acumulatorilor.
• Port de rezervă (backup): Ieșirea la care se leagă consumatorii pe care vreți să îi mențineți alimentați în timpul unei pene; restul casei rămâne pe circuitul normal.

Specificații tehnice

Aplicații recomandate

• Locuințe mari trifazate cu stocare pe baterii de 48 V
• Backup fără întrerupere pentru sarcini critice (sub 10 ms)
• Pensiuni, cabinete și mici firme cu rețea instabilă
• Sisteme extensibile prin paralelare, până la 90 kW

Garanție

5 ani

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Pytes JS3PL15K este un invertor hibrid trifazat de 15 kW din seria JS, proiectat pentru sisteme de stocare de joasă tensiune. Puterea nominală AC este de 15 kW, respectiv 15 kVA putere aparentă, cu ieșire trifazată 380/400 V la 50/60 Hz și un curent maxim de 22,8 A (50 Hz), respectiv 21,7 A (60 Hz).

Partea fotovoltaică acceptă până la 24 kW putere PV utilizabilă, la o tensiune DC maximă de 1000 V, prin două urmăritoare MPPT cu domeniu 200-850 V și maximum 4 șiruri de intrare. Portul de baterie lucrează în domeniul 40-60 V și acceptă acumulatori litiu-ion sau plumb-acid, cu un curent maxim de încărcare/descărcare de 290 A și comunicație BMS prin CAN sau RS485 - este optimizat pentru bateriile Pytes de 51,2 V.

Iesirea de backup livrează 15 kW, cu capacitate de suprasarcina de 2 ori puterea nominală timp de 10 secunde și comutare de la rețea la backup în mai puțin de 10 ms, deci fără întreruperea sarcinilor sensibile. Invertorul dispune de două porturi de backup, ceea ce permite prioritizarea sarcinilor esențiale față de cele neesențiale.

Randamentul maxim este de 97,60%. Carcasa are protecție IP66 și un domeniu termic larg, -40...+60 grade C, dimensiuni de 430 x 660 x 305 mm și masă de 42 kg. Interfața locală include un afișaj LCD de 7 inch și conexiune Bluetooth cu aplicație mobilă. Sistemul este scalabil prin paralelare până la 90 kW.
