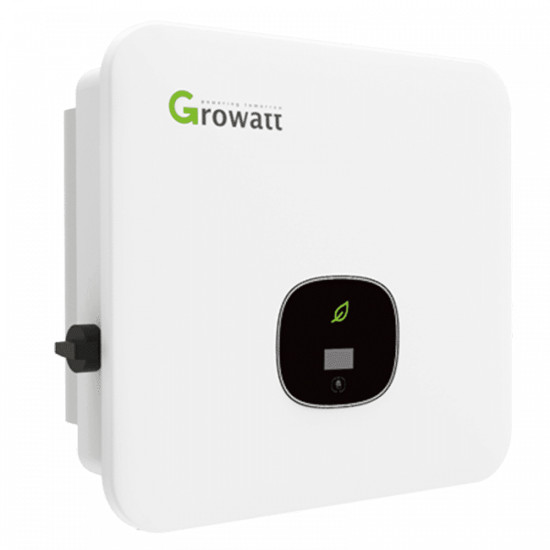

Invertor On-Grid Trifazat Growatt 10kTL3-X Hibrid, 10kW

Panourile produc curent continuu, iar acest aparat îl transformă în curentul din priză și îl distribuie pe cele trei faze ale casei. Are două urmăritoare independente, ceea ce înseamnă că poți monta panouri pe două ape de acoperiș, orientate diferit, fără ca grupul mai slab să tragă în jos producția celuilalt. Se răcește singur, fără ventilatoare, deci funcționează silențios și are mai puține piese în mișcare.

Cu 10 kW putere nominală, se potrivește peste o instalație de aproximativ 8-12 kWp, dimensiunea tipică pentru o casă cu branșament trifazat sau un mic sediu. Randamentul maxim este 98,6% (98,1% randament european), iar noaptea consumă doar 1 W. Cântărește 14 kg și măsoară 425 x 387 x 178 mm, deci poate fi montat pe perete de un singur instalator, iar protecția IP66 permite amplasarea și în exterior, la temperaturi între -25 și +60 grade C. Producția se urmărește în aplicația ShinePhone, iar un afișaj LED arată starea și local. Atenție la denumirea comercială: codul 10KTL3-X este varianta on-grid pură din familia MOD; versiunea hibridă, cu baterie, este 10KTL3-XH, iar specificațiile de aici sunt cele ale variantei on-grid.

DC: tensiune maximă 1.100 V, pornire de la 160 V, domeniu MPPT 140-1.000 V, 2 MPPT cu 2 intrări (conectori MC4), curent DC maxim 26 A. AC: curent maxim 16,7 A, domeniu de frecvență 45-65 Hz, THD sub 3%; topologie fără transformator. Randament maxim 98,6%, randament european 98,1%, consum nocturn 1 W. Carcasă IP66 cu răcire naturală, 425 x 387 x 178 mm, 14 kg, -25...+60 grade C, altitudine maximă 4.000 m; comunicație RS485, USB și WLAN, cu afișaj LED local și monitorizare ShinePhone.

Pentru cine este potrivit

Potrivit pentru o casă cu branșament trifazat și un sistem de 8-12 kWp, mai ales când panourile se împart pe două orientări diferite ale acoperișului.

Termeni explicați

• On-grid: Sistem legat la rețea, care folosește energia solară în timp real și trimite surplusul în rețea; nu funcționează la pană de curent.
• Randament european: O medie ponderată care arată cât de eficient lucrează invertorul într-un an real, nu doar la putere maximă.
• Conector MC4: Mufa standard folosită la cablurile panourilor fotovoltaice, cu blocare, ca să nu se desfacă accidental.

Specificații tehnice

Aplicații recomandate

• Sisteme fotovoltaice rezidențiale trifazate de 8-12 kWp
• Prosumatori casnici racordați în bransament trifazat
• Mici consumatori comerciali: birouri, cabinete, ateliere
• Instalații cu acoperis pe două orientări diferite (2 MPPT)

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

Growatt MOD 10KTL3-X este un invertor fotovoltaic trifazat racordat la rețea, cu putere nominală AC de 10 kW și ieșire pe 3 faze. Partea DC acceptă o tensiune maximă de 1100 V, pornește de la 160 V și lucrează pe un domeniu MPPT larg de 140-1000 V, prin două urmăritoare MPPT independente cu două intrări DC (conectori MC4) și un curent DC maxim de 26 A. Această configurație permite orientarea șirurilor pe două pante sau azimuturi diferite fără pierderi semnificative de producție.

Pe partea de rețea, invertorul livrează un curent AC maxim de 16,7 A, lucrează în domeniul de frecvență 45-65 Hz și menține un THD sub 3%. Randamentul maxim este de 98,6%, iar randamentul european de 98,1%, valori tipice pentru topologia fără transformator folosită de seria MOD X. Consumul pe timp de noapte este de doar 1 W.

Constructiv, carcasa are protecție IP66 cu răcire naturală (fără ventilatoare), dimensiuni de 425 x 387 x 178 mm și masă de 14 kg, ceea ce permite montajul de către un singur instalator. Temperatura de funcționare este -25...+60 grade C, altitudinea maximă 4000 m, iar comunicația se face prin RS485, USB și WLAN, cu afișaj LED local și monitorizare prin aplicația ShinePhone.

Atentie la denumirea comercială: codul 10KTL3-X corespunde variantei on-grid pure din familia MOD; varianta hibridă cu cuplare de baterie este codificată 10KTL3-XH. Specificatiile de mai sus sunt cele ale versiunii on-grid MOD 10KTL3-X.
